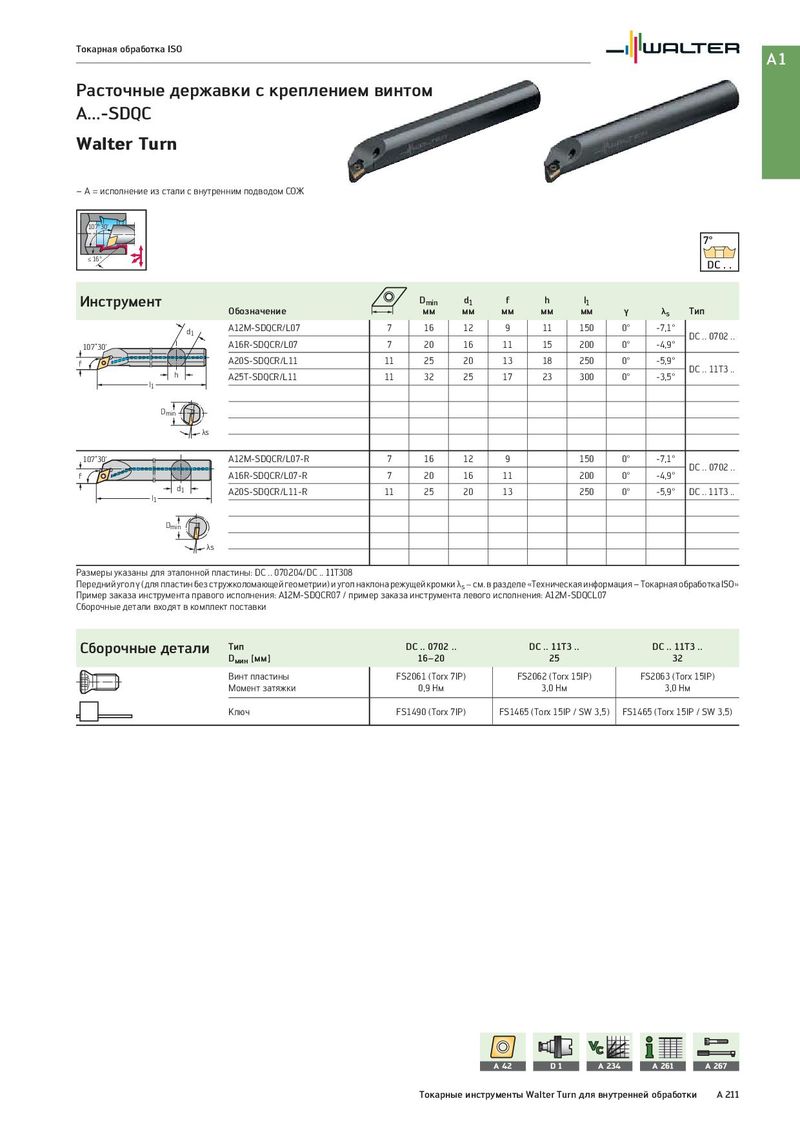

Токарная обработка ISO A1 Расточные державки с креплением винтом A...-SDQC Walter Turn – A = исполнение из стали с внутренним подводом СОЖ 107°30‘ 7° ≤ 16° DC . . Инструмент Dmin d1 f h l1 Обозначение мм мм мм мм мм γ λs Тип d1 A12M-SDQCR/L07 7 16 12 9 11 150 0° -7,1° DC .. 0702 .. 107˚30' A16R-SDQCR/L07 7 20 16 11 15 200 0° -4,9° f A20S-SDQCR/L11 11 25 20 13 18 250 0° -5,9° h DC .. 11T3 .. l1 A25T-SDQCR/L11 11 32 25 17 23 300 0° -3,5° Dmin λs 107˚30' A12M-SDQCR/L07-R 7 16 12 9 150 0° -7,1° DC .. 0702 .. f A16R-SDQCR/L07-R 7 20 16 11 200 0° -4,9° d1 A20S-SDQCR/L11-R 11 25 20 13 250 0° -5,9° DC .. 11T3 .. l1 Dmin λs Размеры указаны для эталонной пластины: DC .. 070204/DC .. 11T308 Передний угол γ (для пластин без стружколомающей геометрии) и угол наклона режущей кромки λs − см. в разделе «Техническая информация – Токарная обработка ISO» Пример заказа инструмента правого исполнения: A12M-SDQCR07 / пример заказа инструмента левого исполнения: A12M-SDQCL07 Сборочные детали входят в комплект поставки Сборочные детали Тип DC .. 0702 .. DC .. 11T3 .. DC .. 11T3 .. Dмин [мм] 16–20 25 32 Винт пластины FS2061 (Torx 7IP) FS2062 (Torx 15IP) FS2063 (Torx 15IP) Момент затяжки 0,9 Нм 3,0 Нм 3,0 Нм Ключ FS1490 (Torx 7IP) FS1465 (Torx 15IP / SW 3,5) FS1465 (Torx 15IP / SW 3,5) A 42 D1 A 234 A 261 A 267 Токарные инструменты Walter Turn для внутренней обработки A 211
