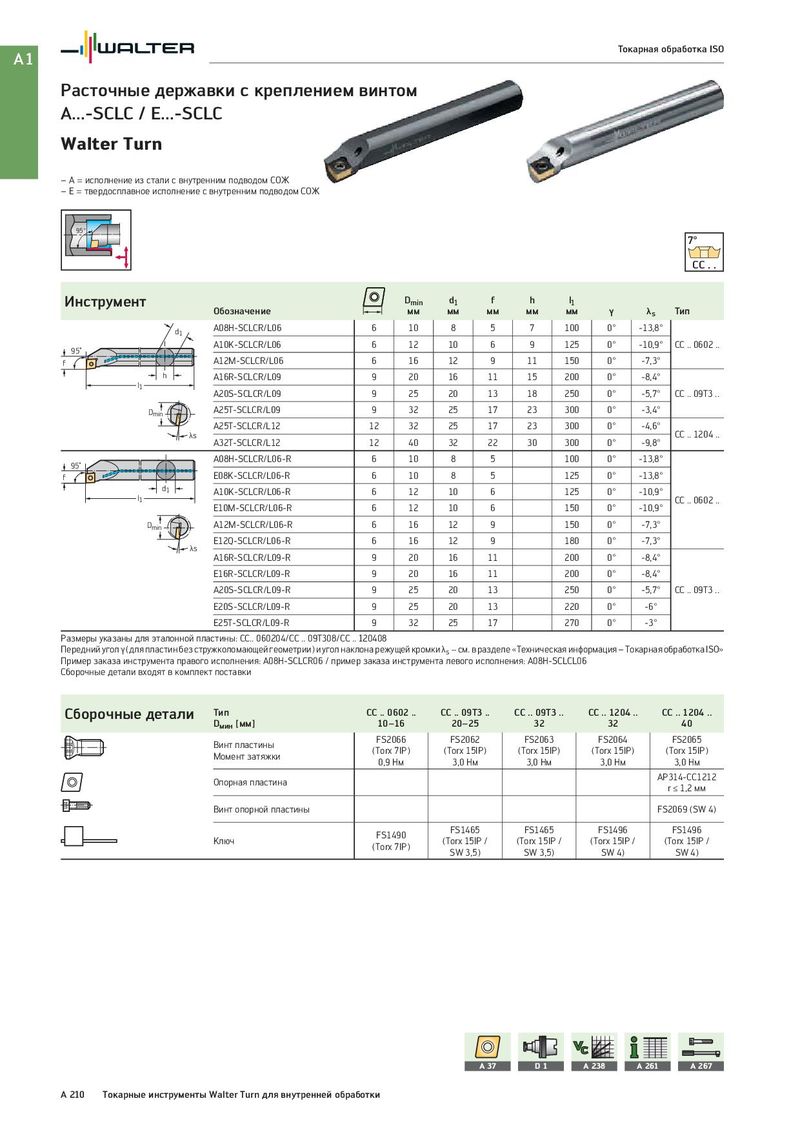

Общий каталог Walter 2017 - страница 226

A1 Токарная обработка ISO Расточные державки с креплением винтом A...-SCLC / E...-SCLC Walter Turn – A = исполнение из стали с внутренним подводом СОЖ – E = твердосплавное исполнение с внутренним подводом СОЖ 95° 7° CC . . Инструмент Dmin d1 f h l1 Обозначение мм мм мм мм мм γ λs Тип d1 A08H-SCLCR/L06 6 10 8 5 7 100 0° -13,8° 95˚ A10K-SCLCR/L06 6 12 10 6 9 125 0° -10,9° CC .. 0602 .. f A12M-SCLCR/L06 6 16 12 9 11 150 0° -7,3° h A16R-SCLCR/L09 9 20 16 11 15 200 0° -8,4° l1 A20S-SCLCR/L09 9 25 20 13 18 250 0° -5,7° CC .. 09T3 .. Dmin A25T-SCLCR/L09 9 32 25 17 23 300 0° -3,4° A25T-SCLCR/L12 12 32 25 17 23 300 0° -4,6° λs CC .. 1204 .. A32T-SCLCR/L12 12 40 32 22 30 300 0° -9,8° 95˚ A08H-SCLCR/L06-R 6 10 8 5 100 0° -13,8° f E08K-SCLCR/L06-R 6 10 8 5 125 0° -13,8° d1 A10K-SCLCR/L06-R 6 12 10 6 125 0° -10,9° l1 CC .. 0602 .. E10M-SCLCR/L06-R 6 12 10 6 150 0° -10,9° Dmin A12M-SCLCR/L06-R 6 16 12 9 150 0° -7,3° λs E12Q-SCLCR/L06-R 6 16 12 9 180 0° -7,3° A16R-SCLCR/L09-R 9 20 16 11 200 0° -8,4° E16R-SCLCR/L09-R 9 20 16 11 200 0° -8,4° A20S-SCLCR/L09-R 9 25 20 13 250 0° -5,7° CC .. 09T3 .. E20S-SCLCR/L09-R 9 25 20 13 220 0° -6° E25T-SCLCR/L09-R 9 32 25 17 270 0° -3° Размеры указаны для эталонной пластины: CC.. 060204/CC .. 09T308/CC .. 120408 Передний угол γ (для пластин без стружколомающей геометрии) и угол наклона режущей кромки λs − см. в разделе «Техническая информация – Токарная обработка ISO» Пример заказа инструмента правого исполнения: A08H-SCLCR06 / пример заказа инструмента левого исполнения: A08H-SCLCL06 Сборочные детали входят в комплект поставки Сборочные детали Тип CC .. 0602 .. CC .. 09T3 .. CC .. 09T3 .. CC .. 1204 .. CC .. 1204 .. Dмин [мм] 10–16 20–25 32 32 40 Винт пластины FS2066 FS2062 FS2063 FS2064 FS2065 Момент затяжки (Torx 7IP) (Torx 15IP) (Torx 15IP) (Torx 15IP) (Torx 15IP) 0,9 Нм 3,0 Нм 3,0 Нм 3,0 Нм 3,0 Нм Опорная пластина AP314-CC1212 r ≤ 1,2 мм Винт опорной пластины FS2069 (SW 4) FS1490 FS1465 FS1465 FS1496 FS1496 Ключ (Torx 7IP) (Torx 15IP / (Torx 15IP / (Torx 15IP / (Torx 15IP / SW 3,5) SW 3,5) SW 4) SW 4) A 37 D1 A 238 A 261 A 267 A 210 Токарные инструменты Walter Turn для внутренней обработки
