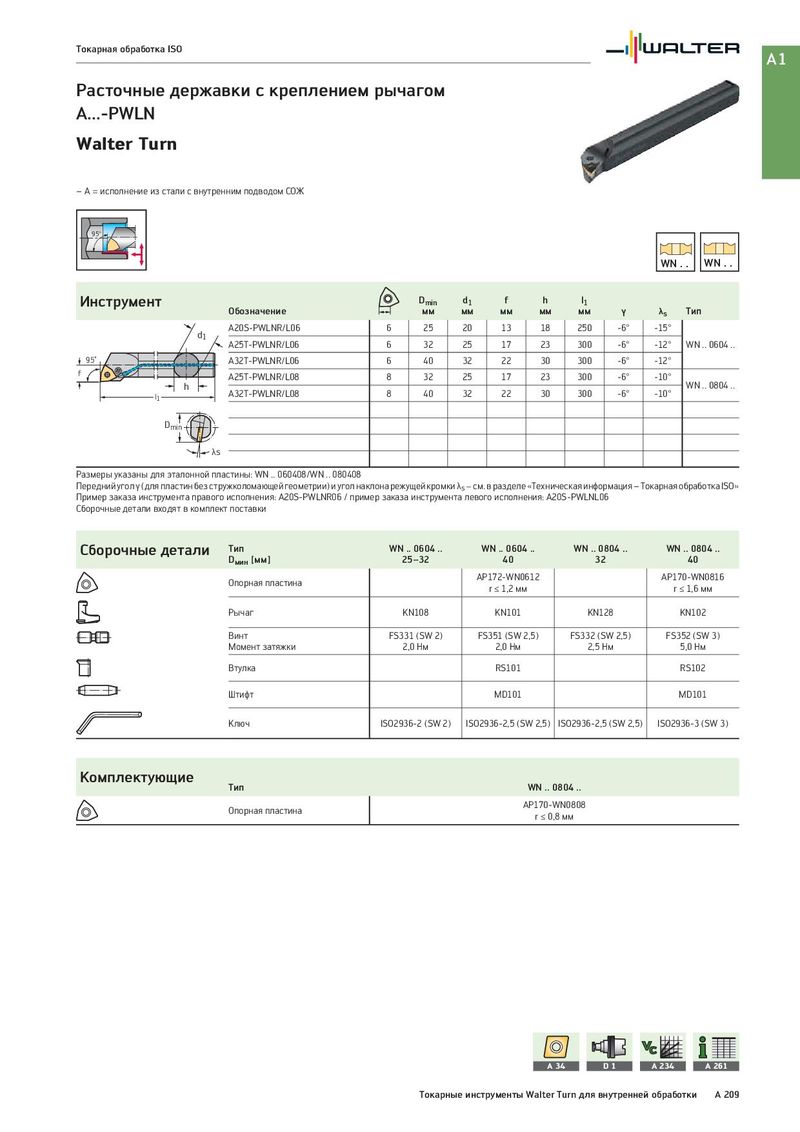

Общий каталог Walter 2017 - страница 225

Токарная обработка ISO A1 Расточные державки с креплением рычагом A...-PWLN Walter Turn – A = исполнение из стали с внутренним подводом СОЖ 95° WN . . WN . . Инструмент Dmin d1 f h l1 Обозначение мм мм мм мм мм γ λs Тип d1 A20S-PWLNR/L06 6 25 20 13 18 250 -6° -15° A25T-PWLNR/L06 6 32 25 17 23 300 -6° -12° WN .. 0604 .. 95˚ A32T-PWLNR/L06 6 40 32 22 30 300 -6° -12° f A25T-PWLNR/L08 8 32 25 17 23 300 -6° -10° h WN .. 0804 .. l1 A32T-PWLNR/L08 8 40 32 22 30 300 -6° -10° Dmin λs Размеры указаны для эталонной пластины: WN .. 060408/WN .. 080408 Передний угол γ (для пластин без стружколомающей геометрии) и угол наклона режущей кромки λs − см. в разделе «Техническая информация – Токарная обработка ISO» Пример заказа инструмента правого исполнения: A20S-PWLNR06 / пример заказа инструмента левого исполнения: A20S-PWLNL06 Сборочные детали входят в комплект поставки Сборочные детали Тип WN .. 0604 .. WN .. 0604 .. WN .. 0804 .. WN .. 0804 .. Dмин [мм] 25–32 40 32 40 Опорная пластина AP172-WN0612 AP170-WN0816 r ≤ 1,2 мм r ≤ 1,6 мм Рычаг KN108 KN101 KN128 KN102 Винт FS331 (SW 2) FS351 (SW 2,5) FS332 (SW 2,5) FS352 (SW 3) Момент затяжки 2,0 Нм 2,0 Нм 2,5 Нм 5,0 Нм Втулка RS101 RS102 Штифт MD101 MD101 Ключ ISO2936-2 (SW 2) ISO2936-2,5 (SW 2,5) ISO2936-2,5 (SW 2,5) ISO2936-3 (SW 3) Комплектующие Тип WN .. 0804 .. Опорная пластина AP170-WN0808 r ≤ 0,8 мм A 34 D1 A 234 A 261 Токарные инструменты Walter Turn для внутренней обработки A 209
