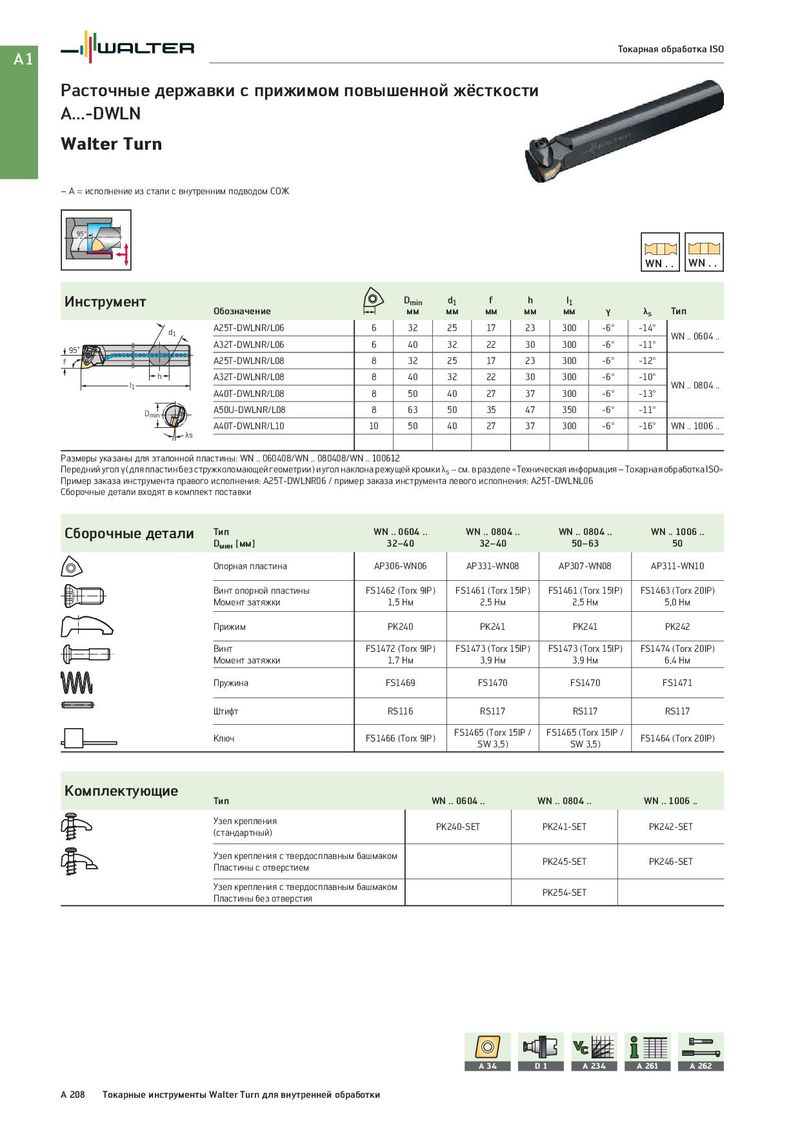

A1 Токарная обработка ISO Расточные державки с прижимом повышенной жёсткости A...-DWLN Walter Turn – A = исполнение из стали с внутренним подводом СОЖ 95° WN . . WN . . Инструмент Dmin d1 f h l1 Обозначение мм мм мм мм мм γ λs Тип d1 A25T-DWLNR/L06 6 32 25 17 23 300 -6° -14° WN .. 0604 .. 95˚ A32T-DWLNR/L06 6 40 32 22 30 300 -6° -11° f A25T-DWLNR/L08 8 32 25 17 23 300 -6° -12° h A32T-DWLNR/L08 8 40 32 22 30 300 -6° -10° l1 WN .. 0804 .. A40T-DWLNR/L08 8 50 40 27 37 300 -6° -13° Dmin A50U-DWLNR/L08 8 63 50 35 47 350 -6° -11° A40T-DWLNR/L10 10 50 40 27 37 300 -6° -16° WN .. 1006 .. λs Размеры указаны для эталонной пластины: WN .. 060408/WN .. 080408/WN .. 100612 Передний угол γ (для пластин без стружколомающей геометрии) и угол наклона режущей кромки λs − см. в разделе «Техническая информация – Токарная обработка ISO» Пример заказа инструмента правого исполнения: A25T-DWLNR06 / пример заказа инструмента левого исполнения: A25T-DWLNL06 Сборочные детали входят в комплект поставки Сборочные детали Тип WN .. 0604 .. WN .. 0804 .. WN .. 0804 .. WN .. 1006 .. Dмин [мм] 32–40 32–40 50–63 50 Опорная пластина AP306-WN06 AP331-WN08 AP307-WN08 AP311-WN10 Винт опорной пластины FS1462 (Torx 9IP) FS1461 (Torx 15IP) FS1461 (Torx 15IP) FS1463 (Torx 20IP) Момент затяжки 1,5 Нм 2,5 Нм 2,5 Нм 5,0 Нм Прижим PK240 PK241 PK241 PK242 Винт FS1472 (Torx 9IP) FS1473 (Torx 15IP) FS1473 (Torx 15IP) FS1474 (Torx 20IP) Момент затяжки 1,7 Нм 3,9 Нм 3,9 Нм 6,4 Нм Пружина FS1469 FS1470 FS1470 FS1471 Штифт RS116 RS117 RS117 RS117 Ключ FS1466 (Torx 9IP) FS1465 (Torx 15IP / FS1465 (Torx 15IP / FS1464 (Torx 20IP) SW 3,5) SW 3,5) Комплектующие Тип WN .. 0604 .. WN .. 0804 .. WN .. 1006 .. Узел крепления PK240-SET PK241-SET PK242-SET (стандартный) Узел крепления с твердосплавным башмаком PK245-SET PK246-SET Пластины с отверстием Узел крепления с твердосплавным башмаком PK254-SET Пластины без отверстия A 34 D1 A 234 A 261 A 262 A 208 Токарные инструменты Walter Turn для внутренней обработки
