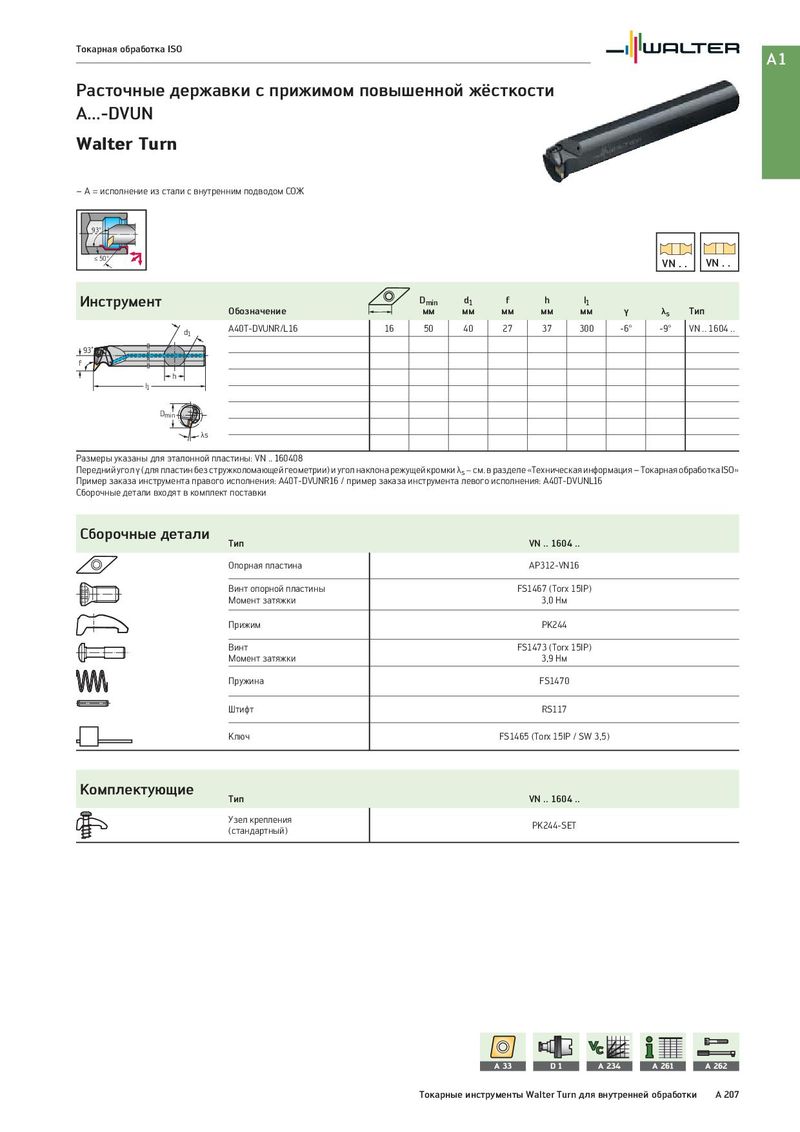

Общий каталог Walter 2017 - страница 223

Токарная обработка ISO A1 Расточные державки с прижимом повышенной жёсткости A...-DVUN Walter Turn – A = исполнение из стали с внутренним подводом СОЖ 93° ≤ 50° VN . . VN . . Инструмент Dmin d1 f h l1 Обозначение мм мм мм мм мм γ λs Тип d1 A40T-DVUNR/L16 16 50 40 27 37 300 -6° -9° VN .. 1604 .. 93˚ f h l1 Dmin λs Размеры указаны для эталонной пластины: VN .. 160408 Передний угол γ (для пластин без стружколомающей геометрии) и угол наклона режущей кромки λs − см. в разделе «Техническая информация – Токарная обработка ISO» Пример заказа инструмента правого исполнения: A40T-DVUNR16 / пример заказа инструмента левого исполнения: A40T-DVUNL16 Сборочные детали входят в комплект поставки Сборочные детали Тип VN .. 1604 .. Опорная пластина AP312-VN16 Винт опорной пластины FS1467 (Torx 15IP) Момент затяжки 3,0 Нм Прижим PK244 Винт FS1473 (Torx 15IP) Момент затяжки 3,9 Нм Пружина FS1470 Штифт RS117 Ключ FS1465 (Torx 15IP / SW 3,5) Комплектующие Тип VN .. 1604 .. Узел крепления PK244-SET (стандартный) A 33 D1 A 234 A 261 A 262 Токарные инструменты Walter Turn для внутренней обработки A 207
