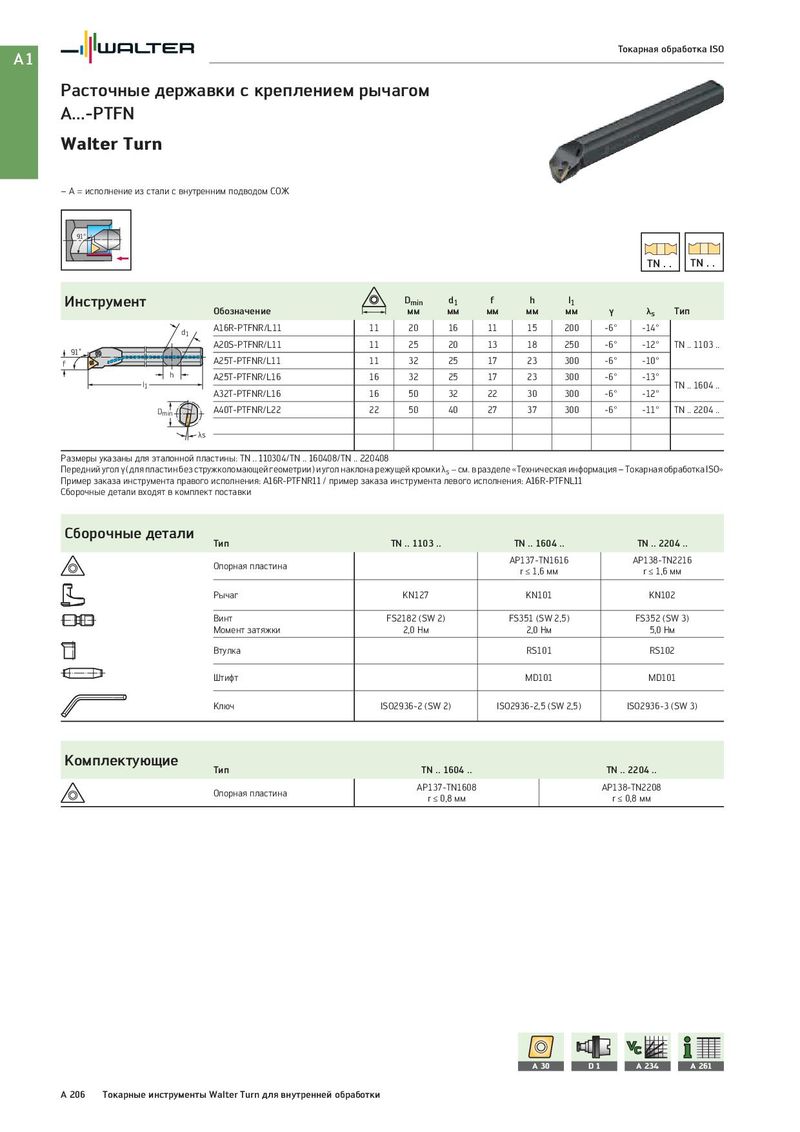

A1 Токарная обработка ISO Расточные державки с креплением рычагом A...-PTFN Walter Turn – A = исполнение из стали с внутренним подводом СОЖ 91° TN . . TN . . Инструмент Dmin d1 f h l1 Обозначение мм мм мм мм мм γ λs Тип d1 A16R-PTFNR/L11 11 20 16 11 15 200 -6° -14° A20S-PTFNR/L11 11 25 20 13 18 250 -6° -12° TN .. 1103 .. 91˚ f A25T-PTFNR/L11 11 32 25 17 23 300 -6° -10° h A25T-PTFNR/L16 16 32 25 17 23 300 -6° -13° l1 TN .. 1604 .. A32T-PTFNR/L16 16 50 32 22 30 300 -6° -12° Dmin A40T-PTFNR/L22 22 50 40 27 37 300 -6° -11° TN .. 2204 .. λs Размеры указаны для эталонной пластины: TN .. 110304/TN .. 160408/TN .. 220408 Передний угол γ (для пластин без стружколомающей геометрии) и угол наклона режущей кромки λs − см. в разделе «Техническая информация – Токарная обработка ISO» Пример заказа инструмента правого исполнения: A16R-PTFNR11 / пример заказа инструмента левого исполнения: A16R-PTFNL11 Сборочные детали входят в комплект поставки Сборочные детали Тип TN .. 1103 .. TN .. 1604 .. TN .. 2204 .. Опорная пластина AP137-TN1616 AP138-TN2216 r ≤ 1,6 мм r ≤ 1,6 мм Рычаг KN127 KN101 KN102 Винт FS2182 (SW 2) FS351 (SW 2,5) FS352 (SW 3) Момент затяжки 2,0 Нм 2,0 Нм 5,0 Нм Втулка RS101 RS102 Штифт MD101 MD101 Ключ ISO2936-2 (SW 2) ISO2936-2,5 (SW 2,5) ISO2936-3 (SW 3) Комплектующие Тип TN .. 1604 .. TN .. 2204 .. Опорная пластина AP137-TN1608 AP138-TN2208 r ≤ 0,8 мм r ≤ 0,8 мм A 30 D1 A 234 A 261 A 206 Токарные инструменты Walter Turn для внутренней обработки
