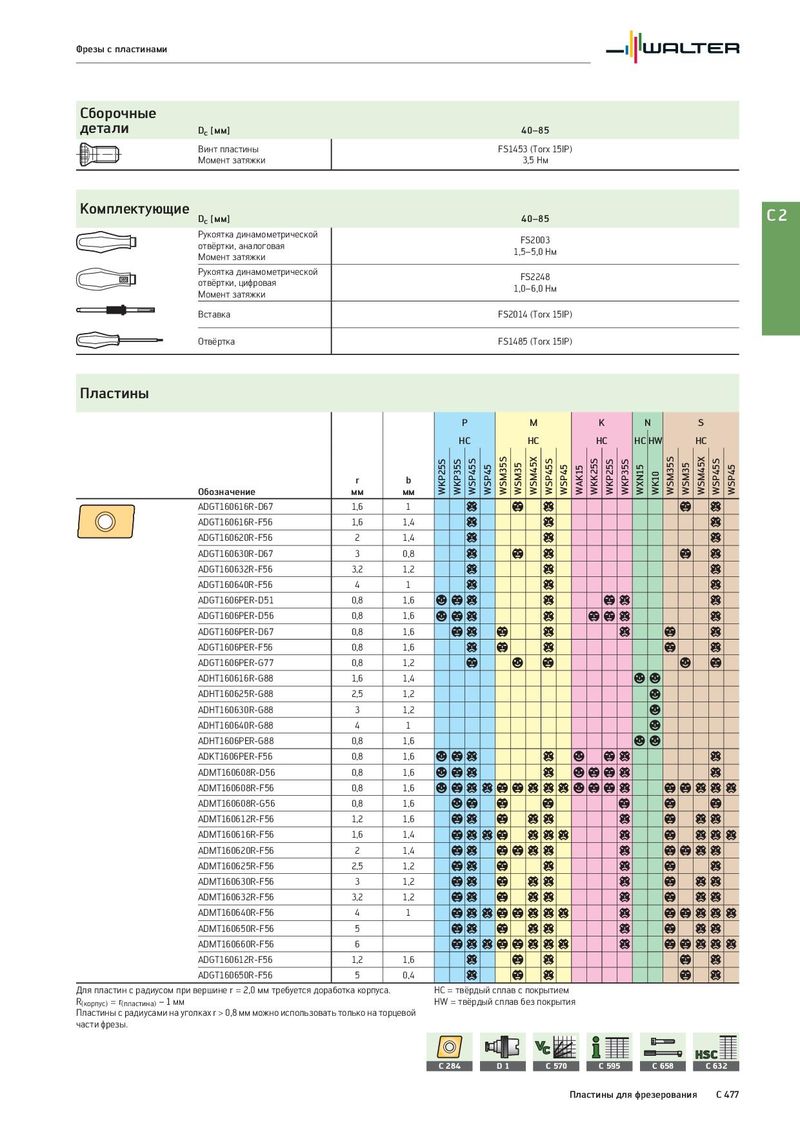

Общий каталог Walter 2017 - страница 2189

Фрезы с пластинами Сборочные детали Dc [мм] 40–85 Винт пластины FS1453 (Torx 15IP) Момент затяжки 3,5 Нм Комплектующие Dc [мм] 40–85 C2 Рукоятка динамометрической FS2003 отвёртки, аналоговая 1,5–5,0 Нм Момент затяжки Рукоятка динамометрической FS2248 отвёртки, цифровая 1,0–6,0 Нм Момент затяжки Вставка FS2014 (Torx 15IP) Отвёртка FS1485 (Torx 15IP) Пластины P M K N S HC HC HC HC HW HC r b WKP25S WKP35S WSP45S WSP45 WSM35S WSM35 WSM45X WSP45S WSP45 WAK15 WKK25S WKP25S WKP35S WXN15 WK10 WSM35S WSM35 WSM45X WSP45S WSP45 Обозначение мм мм ADGT160616R-D67 1,6 1 c b c b c ADGT160616R-F56 1,6 1,4 c c c ADGT160620R-F56 2 1,4 c c c ADGT160630R-D67 3 0,8 c b c b c ADGT160632R-F56 3,2 1,2 c c c ADGT160640R-F56 4 1 c c c ADGT1606PER-D51 0,8 1,6 a b c c b c c ADGT1606PER-D56 0,8 1,6 a b c c b b c c ADGT1606PER-D67 0,8 1,6 b c b c c b c ADGT1606PER-F56 0,8 1,6 c b c b c ADGT1606PER-G77 0,8 1,2 b a b a b ADHT160616R-G88 1,6 1,4 a a ADHT160625R-G88 2,5 1,2 a ADHT160630R-G88 3 1,2 a ADHT160640R-G88 4 1 a ADHT1606PER-G88 0,8 1,6 a a ADKT1606PER-F56 0,8 1,6 abc c a b c c ADMT160608R-D56 0,8 1,6 abc c a b b c c ADMT160608R-F56 0,8 1,6 abccbbccca b b c b b c c c ADMT160608R-G56 0,8 1,6 ab b b b b b ADMT160612R-F56 1,2 1,6 bc b cc c b c c ADMT160616R-F56 1,6 1,4 bccb ccc c b c c c ADMT160620R-F56 2 1,4 bc bbcc c b b c c ADMT160625R-F56 2,5 1,2 bc b c c b c ADMT160630R-F56 3 1,2 bc b cc c b c c ADMT160632R-F56 3,2 1,2 bc b cc c b c c ADMT160640R-F56 4 1 bccbbccc c b b c c c ADMT160650R-F56 5 bc b cc c b c c ADMT160660R-F56 6 bccbbccc c b b c c c ADGT160612R-F56 1,2 1,6 c b c b c ADGT160650R-F56 5 0,4 c b c b c Для пластин с радиусом при вершине r = 2,0 мм требуется доработка корпуса. HC = твёрдый сплав с покрытием R(корпус) = r(пластина) – 1 мм HW = твёрдый сплав без покрытия Пластины с радиусами на уголках r > 0,8 мм можно использовать только на торцевой части фрезы. HSC C 284 D1 C 570 C 595 C 658 C 632 Пластины для фрезерования C 477
