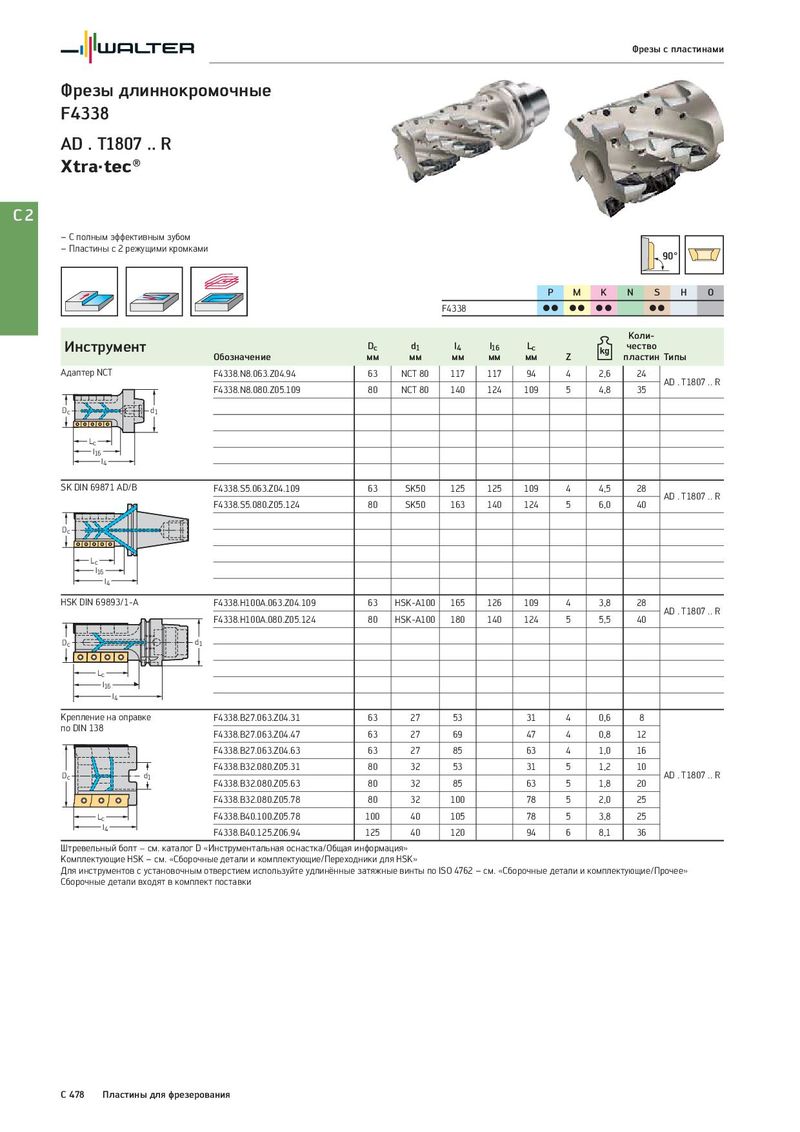

Фрезы с пластинами Фрезы длиннокромочные F4338 AD . T1807 .. R Xtra·tec® C2 – С полным эффективным зубом – Пластины с 2 режущими кромками 90° P M K N S H O F4338 CC CC CC CC Коли- Инструмент Dc d1 l4 l16 Lc чество Обозначение мм мм мм мм мм Z пластин Типы Адаптер NCT F4338.N8.063.Z04.94 63 NCT 80 117 117 94 4 2,6 24 AD . T1807 .. R F4338.N8.080.Z05.109 80 NCT 80 140 124 109 5 4,8 35 Dc d1 Lc l16 l4 SK DIN 69871 AD/B F4338.S5.063.Z04.109 63 SK50 125 125 109 4 4,5 28 AD . T1807 .. R F4338.S5.080.Z05.124 80 SK50 163 140 124 5 6,0 40 Dc Lc l16 l4 HSK DIN 69893/1-A F4338.H100A.063.Z04.109 63 HSK-A100 165 126 109 4 3,8 28 AD . T1807 .. R F4338.H100A.080.Z05.124 80 HSK-A100 180 140 124 5 5,5 40 Dc d1 Lc l16 l4 Крепление на оправке F4338.B27.063.Z04.31 63 27 53 31 4 0,6 8 по DIN 138 F4338.B27.063.Z04.47 63 27 69 47 4 0,8 12 F4338.B27.063.Z04.63 63 27 85 63 4 1,0 16 F4338.B32.080.Z05.31 80 32 53 31 5 1,2 10 Dc d1 AD . T1807 .. R F4338.B32.080.Z05.63 80 32 85 63 5 1,8 20 F4338.B32.080.Z05.78 80 32 100 78 5 2,0 25 Lc F4338.B40.100.Z05.78 100 40 105 78 5 3,8 25 l4 F4338.B40.125.Z06.94 125 40 120 94 6 8,1 36 Штревельный болт − см. каталог D «Инструментальная оснастка/Общая информация» Комплектующие HSK – см. «Сборочные детали и комплектующие/Переходники для HSK» Для инструментов с установочным отверстием используйте удлинённые затяжные винты по ISO 4762 – см. «Сборочные детали и комплектующие/Прочее» Сборочные детали входят в комплект поставки C 478 Пластины для фрезерования
