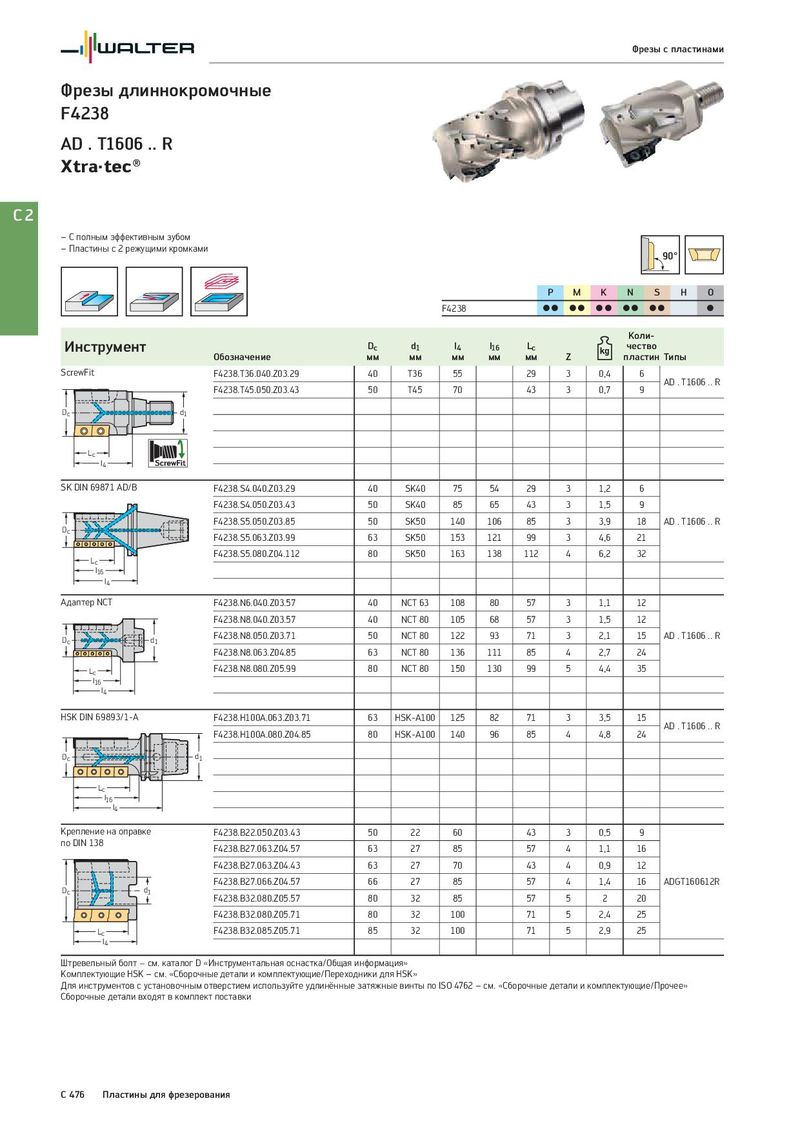

Фрезы с пластинами Фрезы длиннокромочные F4238 AD . T1606 .. R Xtra·tec® C2 – С полным эффективным зубом – Пластины с 2 режущими кромками 90° P M K N S H O F4238 CC CC CC CC CC C Коли- Инструмент Dc d1 l4 l16 Lc чество Обозначение мм мм мм мм мм Z пластин Типы ScrewFit F4238.T36.040.Z03.29 40 T36 55 29 3 0,4 6 AD . T1606 .. R F4238.T45.050.Z03.43 50 T45 70 43 3 0,7 9 Dc d1 Lc l4 SK DIN 69871 AD/B F4238.S4.040.Z03.29 40 SK40 75 54 29 3 1,2 6 F4238.S4.050.Z03.43 50 SK40 85 65 43 3 1,5 9 F4238.S5.050.Z03.85 50 SK50 140 106 85 3 3,9 18 AD . T1606 .. R Dc F4238.S5.063.Z03.99 63 SK50 153 121 99 3 4,6 21 Lc F4238.S5.080.Z04.112 80 SK50 163 138 112 4 6,2 32 l16 l4 Адаптер NCT F4238.N6.040.Z03.57 40 NCT 63 108 80 57 3 1,1 12 F4238.N8.040.Z03.57 40 NCT 80 105 68 57 3 1,5 12 Dc d1 F4238.N8.050.Z03.71 50 NCT 80 122 93 71 3 2,1 15 AD . T1606 .. R F4238.N8.063.Z04.85 63 NCT 80 136 111 85 4 2,7 24 Lc F4238.N8.080.Z05.99 80 NCT 80 150 130 99 5 4,4 35 l16 l4 HSK DIN 69893/1-A F4238.H100A.063.Z03.71 63 HSK-A100 125 82 71 3 3,5 15 AD . T1606 .. R F4238.H100A.080.Z04.85 80 HSK-A100 140 96 85 4 4,8 24 Dc d1 Lc l16 l4 Крепление на оправке F4238.B22.050.Z03.43 50 22 60 43 3 0,5 9 по DIN 138 F4238.B27.063.Z04.57 63 27 85 57 4 1,1 16 F4238.B27.063.Z04.43 63 27 70 43 4 0,9 12 F4238.B27.066.Z04.57 66 27 85 57 4 1,4 16 ADGT160612R Dc d1 F4238.B32.080.Z05.57 80 32 85 57 5 2 20 F4238.B32.080.Z05.71 80 32 100 71 5 2,4 25 Lc F4238.B32.085.Z05.71 85 32 100 71 5 2,9 25 l4 Штревельный болт − см. каталог D «Инструментальная оснастка/Общая информация» Комплектующие HSK – см. «Сборочные детали и комплектующие/Переходники для HSK» Для инструментов с установочным отверстием используйте удлинённые затяжные винты по ISO 4762 – см. «Сборочные детали и комплектующие/Прочее» Сборочные детали входят в комплект поставки C 476 Пластины для фрезерования
