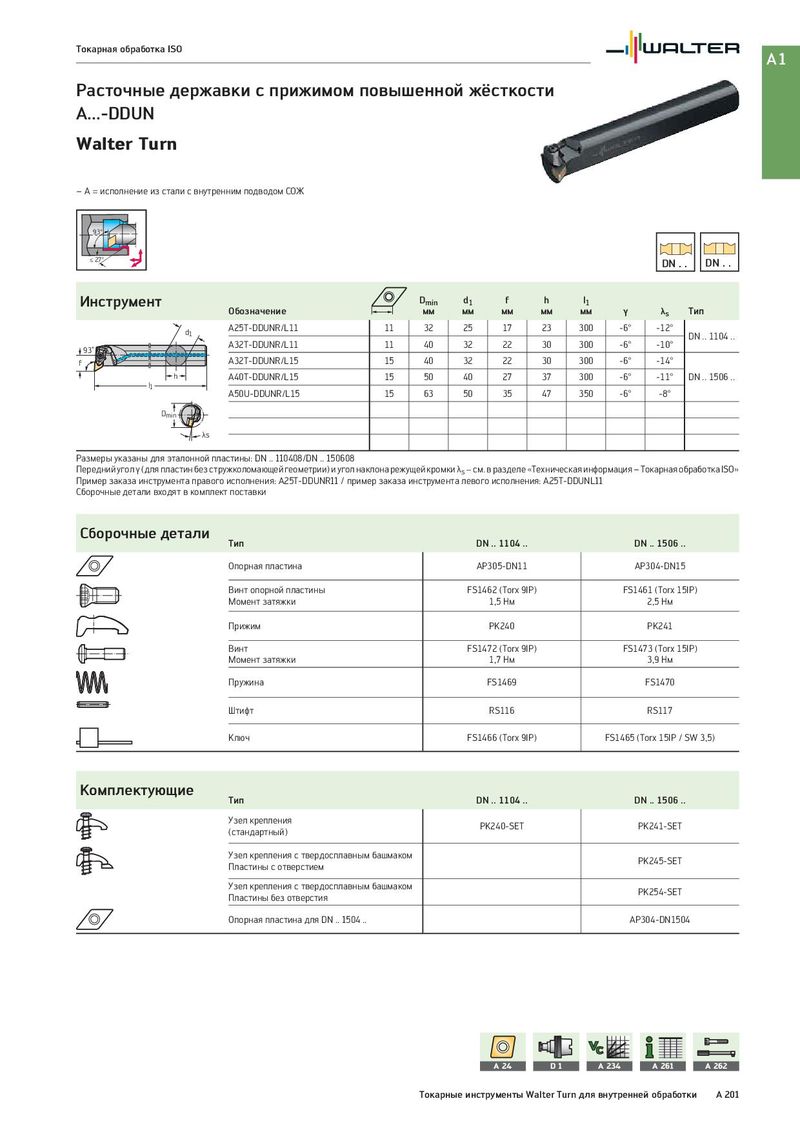

Токарная обработка ISO A1 Расточные державки с прижимом повышенной жёсткости A...-DDUN Walter Turn – A = исполнение из стали с внутренним подводом СОЖ 93° ≤ 27° DN . . DN . . Инструмент Dmin d1 f h l1 Обозначение мм мм мм мм мм γ λs Тип d1 A25T-DDUNR/L11 11 32 25 17 23 300 -6° -12° DN .. 1104 .. 93˚ A32T-DDUNR/L11 11 40 32 22 30 300 -6° -10° f A32T-DDUNR/L15 15 40 32 22 30 300 -6° -14° h A40T-DDUNR/L15 15 50 40 27 37 300 -6° -11° DN .. 1506 .. l1 A50U-DDUNR/L15 15 63 50 35 47 350 -6° -8° Dmin λs Размеры указаны для эталонной пластины: DN .. 110408/DN .. 150608 Передний угол γ (для пластин без стружколомающей геометрии) и угол наклона режущей кромки λs − см. в разделе «Техническая информация – Токарная обработка ISO» Пример заказа инструмента правого исполнения: A25T-DDUNR11 / пример заказа инструмента левого исполнения: A25T-DDUNL11 Сборочные детали входят в комплект поставки Сборочные детали Тип DN .. 1104 .. DN .. 1506 .. Опорная пластина AP305-DN11 AP304-DN15 Винт опорной пластины FS1462 (Torx 9IP) FS1461 (Torx 15IP) Момент затяжки 1,5 Нм 2,5 Нм Прижим PK240 PK241 Винт FS1472 (Torx 9IP) FS1473 (Torx 15IP) Момент затяжки 1,7 Нм 3,9 Нм Пружина FS1469 FS1470 Штифт RS116 RS117 Ключ FS1466 (Torx 9IP) FS1465 (Torx 15IP / SW 3,5) Комплектующие Тип DN .. 1104 .. DN .. 1506 .. Узел крепления PK240-SET PK241-SET (стандартный) Узел крепления с твердосплавным башмаком PK245-SET Пластины с отверстием Узел крепления с твердосплавным башмаком PK254-SET Пластины без отверстия Опорная пластина для DN .. 1504 .. AP304-DN1504 A 24 D1 A 234 A 261 A 262 Токарные инструменты Walter Turn для внутренней обработки A 201
