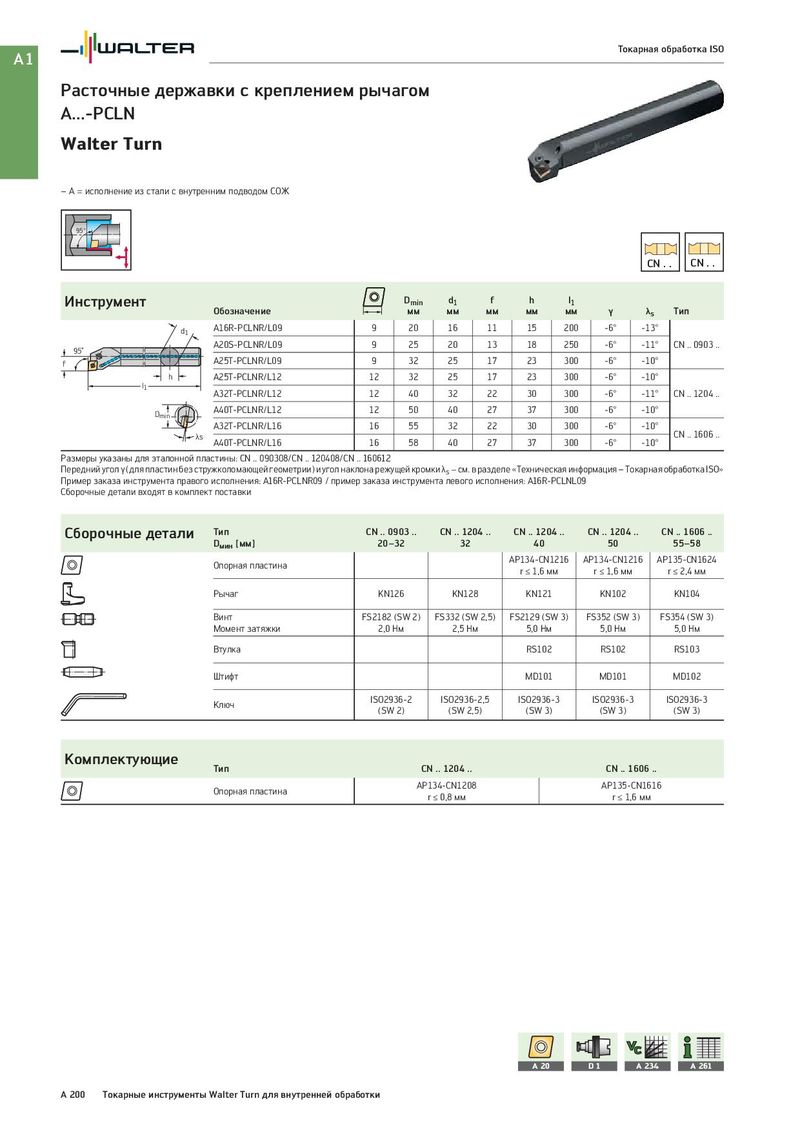

A1 Токарная обработка ISO Расточные державки с креплением рычагом A...-PCLN Walter Turn – A = исполнение из стали с внутренним подводом СОЖ 95° CN . . CN . . Инструмент Dmin d1 f h l1 Обозначение мм мм мм мм мм γ λs Тип d1 A16R-PCLNR/L09 9 20 16 11 15 200 -6° -13° 95˚ A20S-PCLNR/L09 9 25 20 13 18 250 -6° -11° CN .. 0903 .. f A25T-PCLNR/L09 9 32 25 17 23 300 -6° -10° h A25T-PCLNR/L12 12 32 25 17 23 300 -6° -10° l1 A32T-PCLNR/L12 12 40 32 22 30 300 -6° -11° CN .. 1204 .. Dmin A40T-PCLNR/L12 12 50 40 27 37 300 -6° -10° A32T-PCLNR/L16 16 55 32 22 30 300 -6° -10° λs CN .. 1606 .. A40T-PCLNR/L16 16 58 40 27 37 300 -6° -10° Размеры указаны для эталонной пластины: CN .. 090308/CN .. 120408/CN .. 160612 Передний угол γ (для пластин без стружколомающей геометрии) и угол наклона режущей кромки λs − см. в разделе «Техническая информация – Токарная обработка ISO» Пример заказа инструмента правого исполнения: A16R-PCLNR09 / пример заказа инструмента левого исполнения: A16R-PCLNL09 Сборочные детали входят в комплект поставки Сборочные детали Тип CN .. 0903 .. CN .. 1204 .. CN .. 1204 .. CN .. 1204 .. CN .. 1606 .. Dмин [мм] 20–32 32 40 50 55–58 Опорная пластина AP134-CN1216 AP134-CN1216 AP135-CN1624 r ≤ 1,6 мм r ≤ 1,6 мм r ≤ 2,4 мм Рычаг KN126 KN128 KN121 KN102 KN104 Винт FS2182 (SW 2) FS332 (SW 2,5) FS2129 (SW 3) FS352 (SW 3) FS354 (SW 3) Момент затяжки 2,0 Нм 2,5 Нм 5,0 Нм 5,0 Нм 5,0 Нм Втулка RS102 RS102 RS103 Штифт MD101 MD101 MD102 Ключ ISO2936-2 ISO2936-2,5 ISO2936-3 ISO2936-3 ISO2936-3 (SW 2) (SW 2,5) (SW 3) (SW 3) (SW 3) Комплектующие Тип CN .. 1204 .. CN .. 1606 .. Опорная пластина AP134-CN1208 AP135-CN1616 r ≤ 0,8 мм r ≤ 1,6 мм A 20 D1 A 234 A 261 A 200 Токарные инструменты Walter Turn для внутренней обработки
