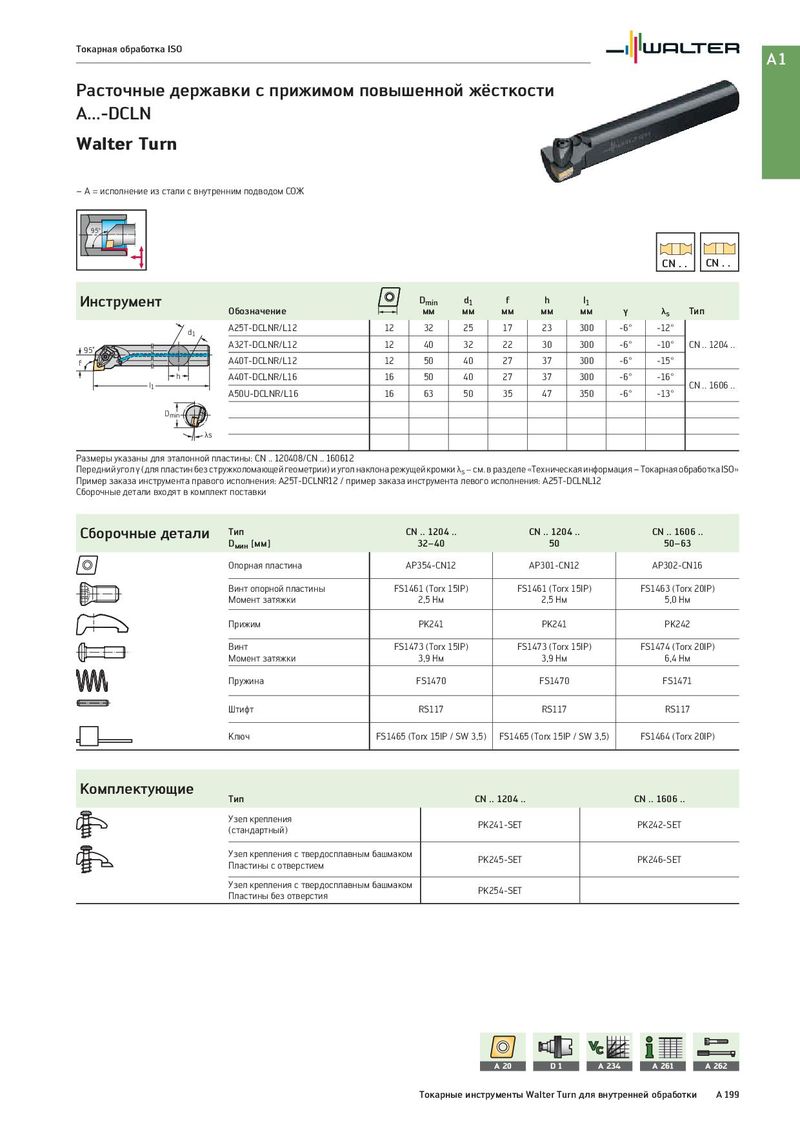

Токарная обработка ISO A1 Расточные державки с прижимом повышенной жёсткости A...-DCLN Walter Turn – A = исполнение из стали с внутренним подводом СОЖ 95° CN . . CN . . Инструмент Dmin d1 f h l1 Обозначение мм мм мм мм мм γ λs Тип d1 A25T-DCLNR/L12 12 32 25 17 23 300 -6° -12° 95˚ A32T-DCLNR/L12 12 40 32 22 30 300 -6° -10° CN .. 1204 .. f A40T-DCLNR/L12 12 50 40 27 37 300 -6° -15° h A40T-DCLNR/L16 16 50 40 27 37 300 -6° -16° l1 CN .. 1606 .. A50U-DCLNR/L16 16 63 50 35 47 350 -6° -13° Dmin λs Размеры указаны для эталонной пластины: CN .. 120408/CN .. 160612 Передний угол γ (для пластин без стружколомающей геометрии) и угол наклона режущей кромки λs − см. в разделе «Техническая информация – Токарная обработка ISO» Пример заказа инструмента правого исполнения: A25T-DCLNR12 / пример заказа инструмента левого исполнения: A25T-DCLNL12 Сборочные детали входят в комплект поставки Сборочные детали Тип CN .. 1204 .. CN .. 1204 .. CN .. 1606 .. Dмин [мм] 32–40 50 50–63 Опорная пластина AP354-CN12 AP301-CN12 AP302-CN16 Винт опорной пластины FS1461 (Torx 15IP) FS1461 (Torx 15IP) FS1463 (Torx 20IP) Момент затяжки 2,5 Нм 2,5 Нм 5,0 Нм Прижим PK241 PK241 PK242 Винт FS1473 (Torx 15IP) FS1473 (Torx 15IP) FS1474 (Torx 20IP) Момент затяжки 3,9 Нм 3,9 Нм 6,4 Нм Пружина FS1470 FS1470 FS1471 Штифт RS117 RS117 RS117 Ключ FS1465 (Torx 15IP / SW 3,5) FS1465 (Torx 15IP / SW 3,5) FS1464 (Torx 20IP) Комплектующие Тип CN .. 1204 .. CN .. 1606 .. Узел крепления PK241-SET PK242-SET (стандартный) Узел крепления с твердосплавным башмаком PK245-SET PK246-SET Пластины с отверстием Узел крепления с твердосплавным башмаком PK254-SET Пластины без отверстия A 20 D1 A 234 A 261 A 262 Токарные инструменты Walter Turn для внутренней обработки A 199
