Общий каталог Walter 2017 - страница 214

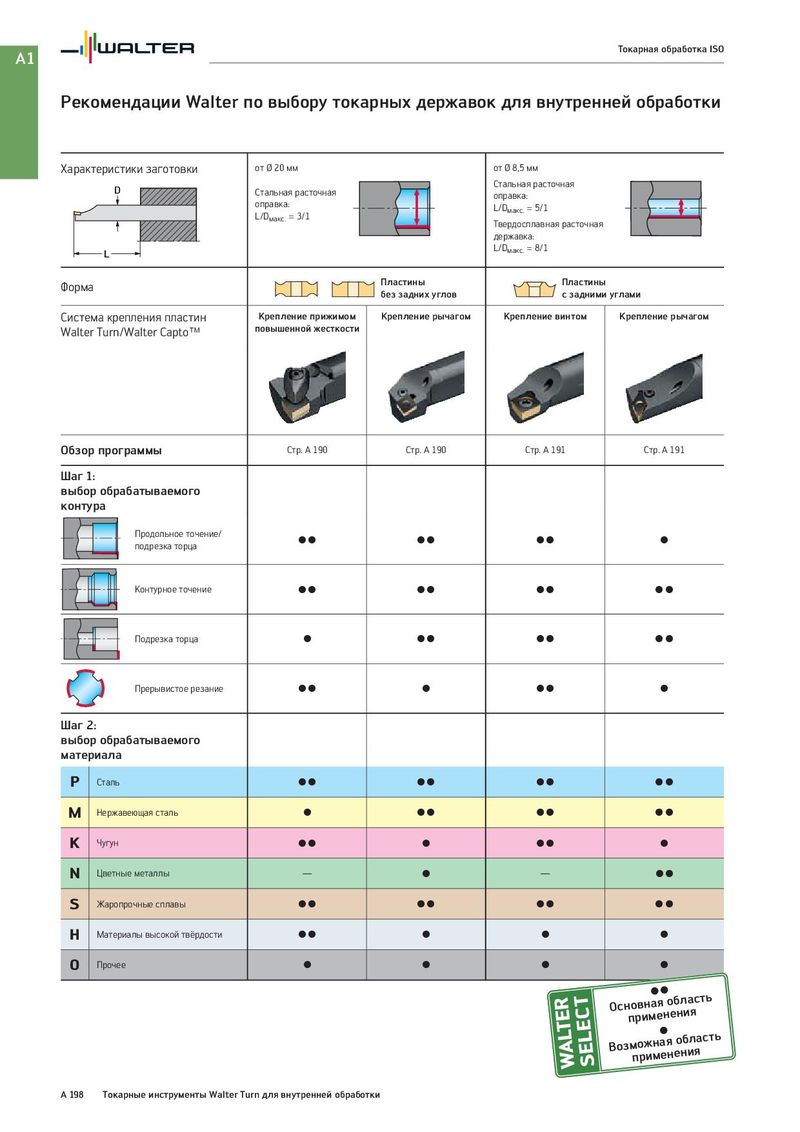

A1 Токарная обработка ISO Рекомендации Walter по выбору токарных державок для внутренней обработки Характеристики заготовки от Ø 20 мм от Ø 8,5 мм D Стальная расточная Стальная расточная оправка: оправка: L/Dмакс. = 5/1 L/Dмакс. = 3/1 Твердосплавная расточная державка: L L/Dмакс. = 8/1 Форма Пластины Пластины без задних углов с задними углами Система крепления пластин Крепление прижимом Крепление рычагом Крепление винтом Крепление рычагом Walter Turn/Walter Capto™ повышенной жесткости Обзор программы Стр. A 190 Стр. A 190 Стр. A 191 Стр. A 191 Шаг 1: выбор обрабатываемого контура Продольное точение/ CC CC CC C подрезка торца Контурное точение CC CC CC CC Подрезка торца C CC CC CC Прерывистое резание CC C CC C Шаг 2: выбор обрабатываемого материала P Сталь CC CC CC CC M Нержавеющая сталь C CC CC CC K Чугун CC C CC C N Цветные металлы — C — CC S Жаропрочные сплавы CC CC CC CC H Материалы высокой твёрдости CC C C C O Прочее C C C C Оснпорвинмаеяноебнлиаясть Возмпоржимнаеянеонбиляасть A 198 Токарные инструменты Walter Turn для внутренней обработки
