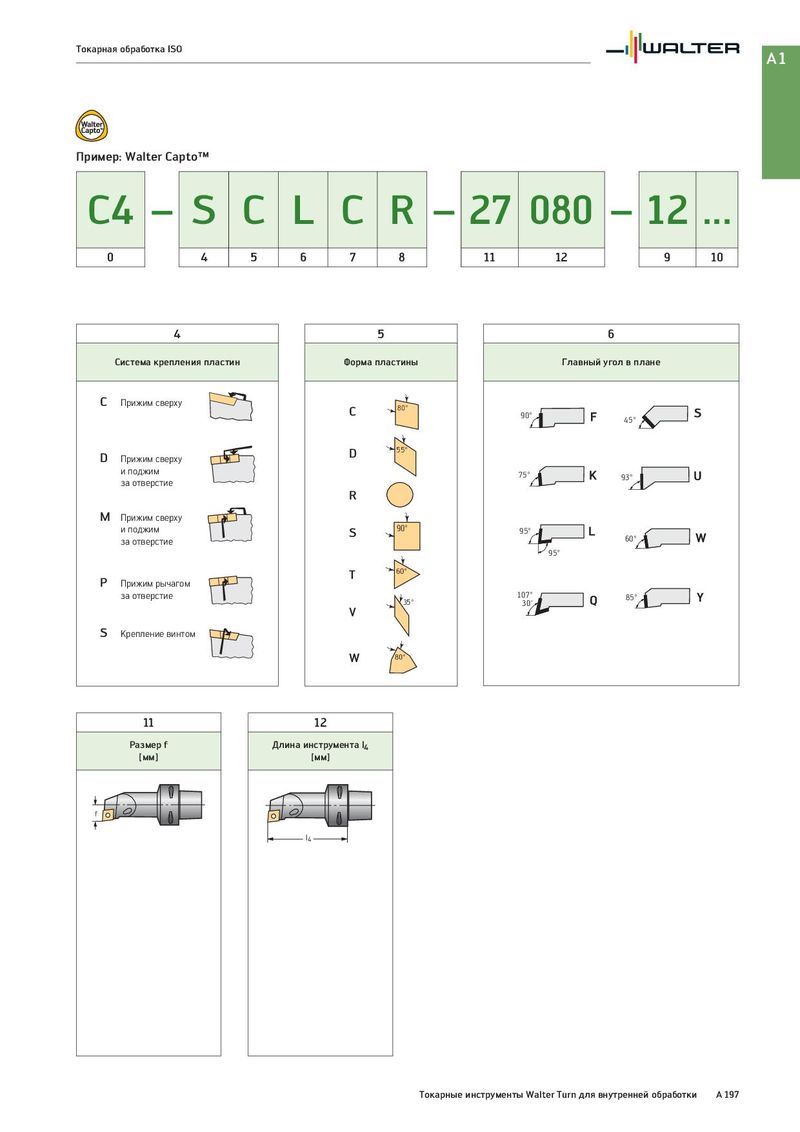

Токарная обработка ISO A1 Пример: Walter Capto™ C4 – S C L C R – 27 080 – 12 ... 0 4 5 6 7 8 11 12 9 10 4 5 6 Система крепления пластин Форма пластины Главный угол в плане C Прижим сверху C 80° 90° 45° D D 55° Прижим сверху и поджим 75° 93° за отверстие R M Прижим сверху и поджим S 90° 95° за отверстие 60° 95° T 60° P Прижим рычагом за отверстие 107° 85° 35° 30‘ V S Крепление винтом W 80° 11 12 Размер f Длина инструмента l4 [мм] [мм] f l4 Токарные инструменты Walter Turn для внутренней обработки A 197
