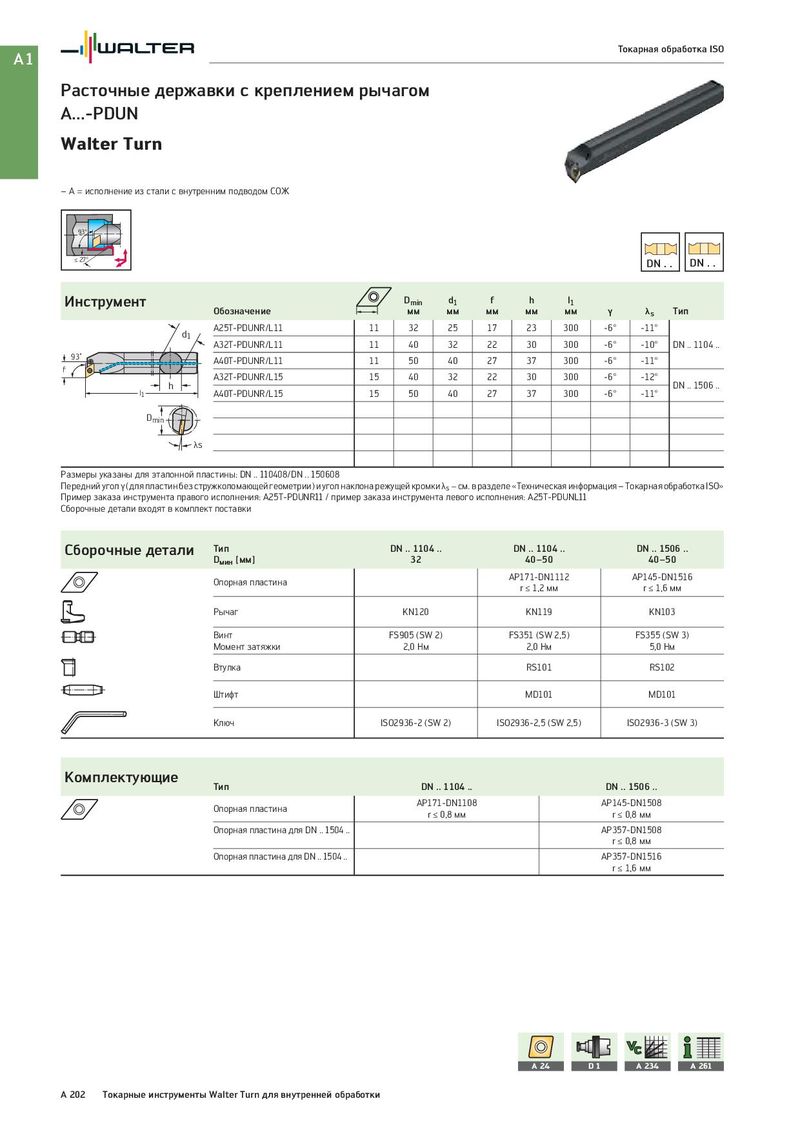

A1 Токарная обработка ISO Расточные державки с креплением рычагом A...-PDUN Walter Turn – A = исполнение из стали с внутренним подводом СОЖ 93° ≤ 27° DN . . DN . . Инструмент Dmin d1 f h l1 Обозначение мм мм мм мм мм γ λs Тип d1 A25T-PDUNR/L11 11 32 25 17 23 300 -6° -11° A32T-PDUNR/L11 11 40 32 22 30 300 -6° -10° DN .. 1104 .. 93˚ A40T-PDUNR/L11 11 50 40 27 37 300 -6° -11° f A32T-PDUNR/L15 15 40 32 22 30 300 -6° -12° h DN .. 1506 .. l1 A40T-PDUNR/L15 15 50 40 27 37 300 -6° -11° Dmin λs Размеры указаны для эталонной пластины: DN .. 110408/DN .. 150608 Передний угол γ (для пластин без стружколомающей геометрии) и угол наклона режущей кромки λs − см. в разделе «Техническая информация – Токарная обработка ISO» Пример заказа инструмента правого исполнения: A25T-PDUNR11 / пример заказа инструмента левого исполнения: A25T-PDUNL11 Сборочные детали входят в комплект поставки Сборочные детали Тип DN .. 1104 .. DN .. 1104 .. DN .. 1506 .. Dмин [мм] 32 40–50 40–50 Опорная пластина AP171-DN1112 AP145-DN1516 r ≤ 1,2 мм r ≤ 1,6 мм Рычаг KN120 KN119 KN103 Винт FS905 (SW 2) FS351 (SW 2,5) FS355 (SW 3) Момент затяжки 2,0 Нм 2,0 Нм 5,0 Нм Втулка RS101 RS102 Штифт MD101 MD101 Ключ ISO2936-2 (SW 2) ISO2936-2,5 (SW 2,5) ISO2936-3 (SW 3) Комплектующие Тип DN .. 1104 .. DN .. 1506 .. Опорная пластина AP171-DN1108 AP145-DN1508 r ≤ 0,8 мм r ≤ 0,8 мм Опорная пластина для DN .. 1504 .. AP357-DN1508 r ≤ 0,8 мм Опорная пластина для DN .. 1504 .. AP357-DN1516 r ≤ 1,6 мм A 24 D1 A 234 A 261 A 202 Токарные инструменты Walter Turn для внутренней обработки
