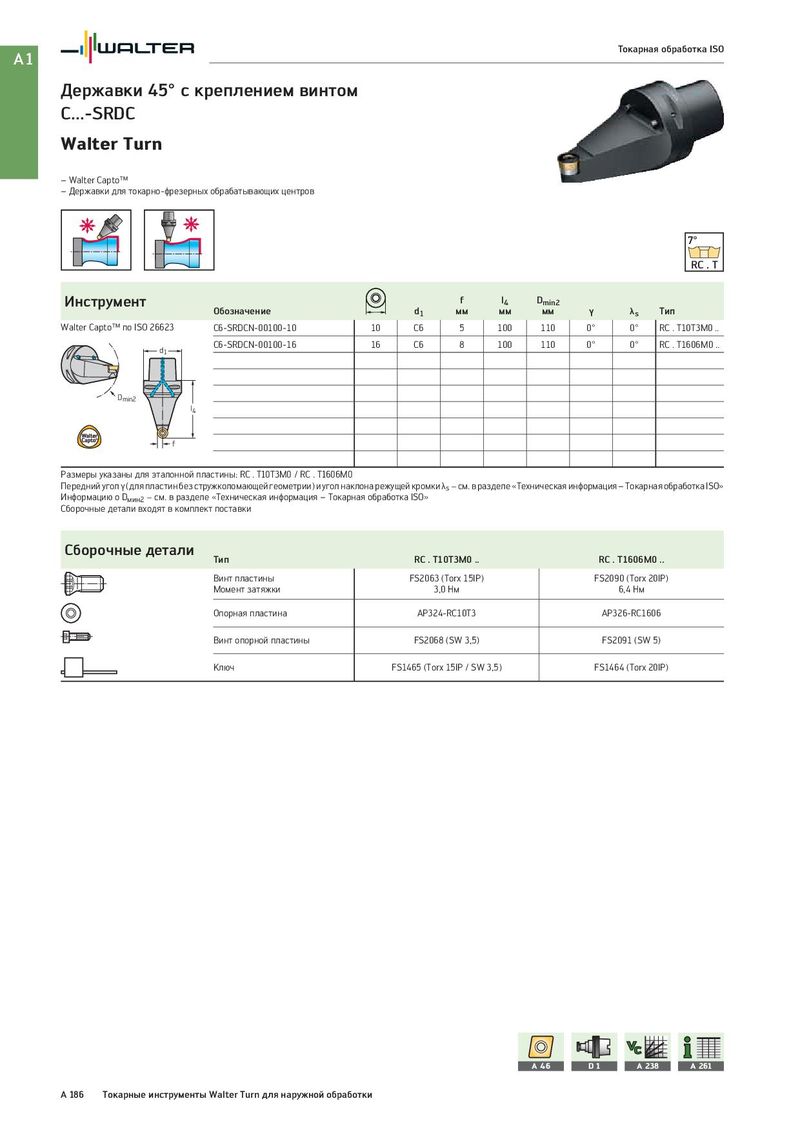

A1 Токарная обработка ISO Державки 45° с креплением винтом C...-SRDC Walter Turn – Walter Capto™ – Державки для токарно-фрезерных обрабатывающих центров 7° RC . T Инструмент f l4 Dmin2 Обозначение d1 мм мм мм γ λs Тип Walter Capto™ по ISO 26623 C6-SRDCN-00100-10 10 C6 5 100 110 0° 0° RC . T10T3M0 .. d1 C6-SRDCN-00100-16 16 C6 8 100 110 0° 0° RC . T1606M0 .. Dmin2 l4 f Размеры указаны для эталонной пластины: RC . T10T3M0 / RC . T1606M0 Передний угол γ (для пластин без стружколомающей геометрии) и угол наклона режущей кромки λs − см. в разделе «Техническая информация – Токарная обработка ISO» Информацию о Dмин2 − см. в разделе «Техническая информация – Токарная обработка ISO» Сборочные детали входят в комплект поставки Сборочные детали Тип RC . T10T3M0 .. RC . T1606M0 .. Винт пластины FS2063 (Torx 15IP) FS2090 (Torx 20IP) Момент затяжки 3,0 Нм 6,4 Нм Опорная пластина AP324-RC10T3 AP326-RC1606 Винт опорной пластины FS2068 (SW 3,5) FS2091 (SW 5) Ключ FS1465 (Torx 15IP / SW 3,5) FS1464 (Torx 20IP) A 46 D1 A 238 A 261 A 186 Токарные инструменты Walter Turn для наружной обработки
