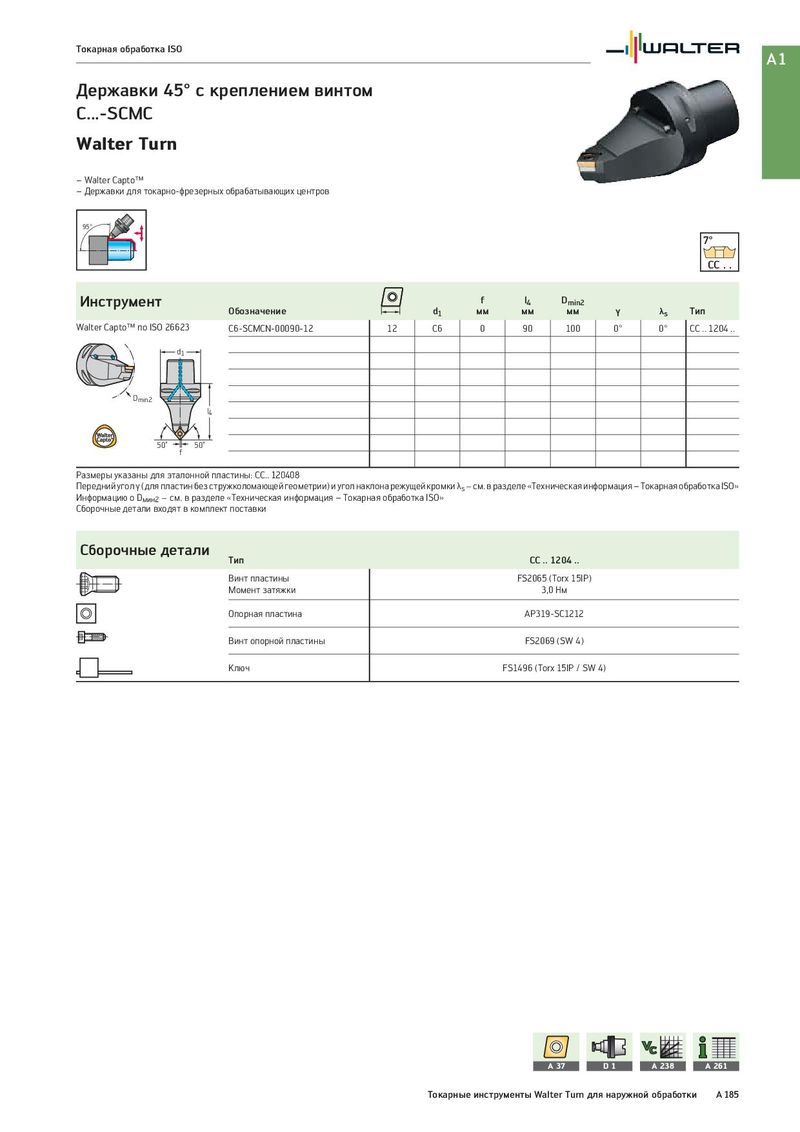

Токарная обработка ISO A1 Державки 45° с креплением винтом C...-SCMC Walter Turn – Walter Capto™ – Державки для токарно-фрезерных обрабатывающих центров 95° 7° CC . . Инструмент f l4 Dmin2 Обозначение d1 мм мм мм γ λs Тип Walter Capto™ по ISO 26623 C6-SCMCN-00090-12 12 C6 0 90 100 0° 0° CC .. 1204 .. d1 Dmin2 l4 50˚ f 50˚ Размеры указаны для эталонной пластины: CC.. 120408 Передний угол γ (для пластин без стружколомающей геометрии) и угол наклона режущей кромки λs − см. в разделе «Техническая информация – Токарная обработка ISO» Информацию о Dмин2 − см. в разделе «Техническая информация – Токарная обработка ISO» Сборочные детали входят в комплект поставки Сборочные детали Тип CC .. 1204 .. Винт пластины FS2065 (Torx 15IP) Момент затяжки 3,0 Нм Опорная пластина AP319-SC1212 Винт опорной пластины FS2069 (SW 4) Ключ FS1496 (Torx 15IP / SW 4) A 37 D1 A 238 A 261 Токарные инструменты Walter Turn для наружной обработки A 185
