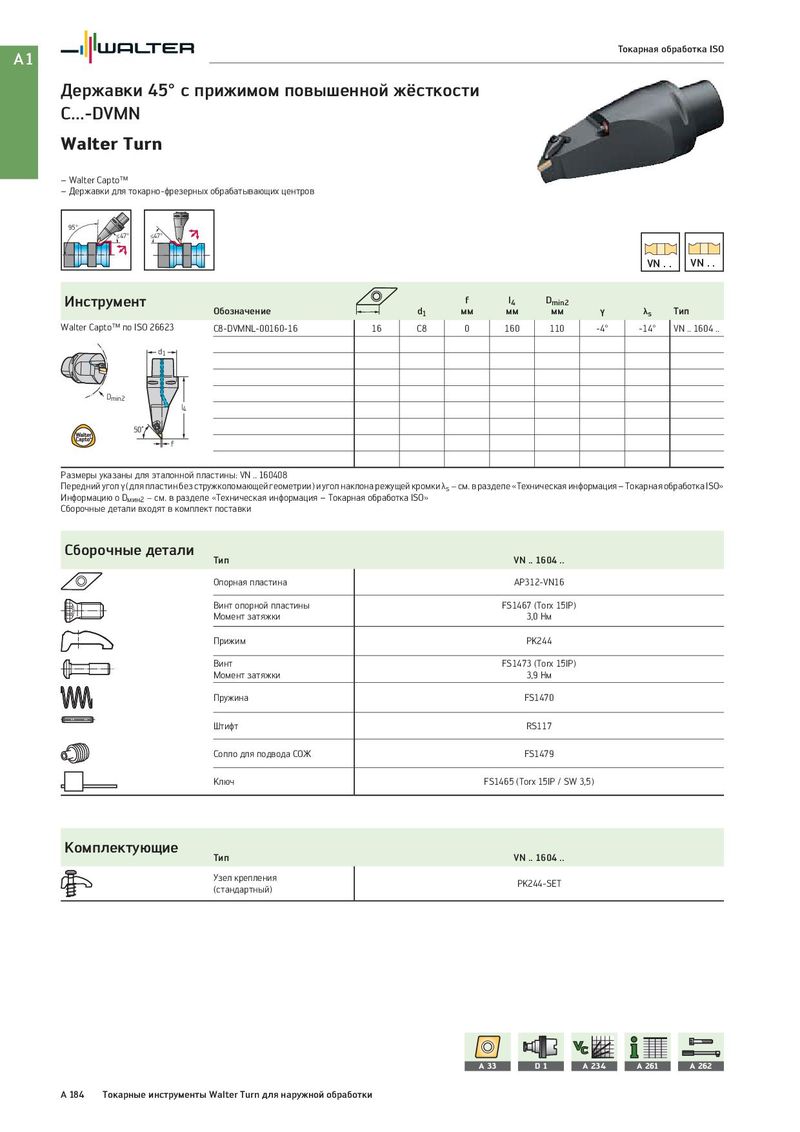

A1 Токарная обработка ISO Державки 45° с прижимом повышенной жёсткости C...-DVMN Walter Turn – Walter Capto™ – Державки для токарно-фрезерных обрабатывающих центров 95° ≤47° ≤47° VN . . VN . . Инструмент f l4 Dmin2 Обозначение d1 мм мм мм γ λs Тип Walter Capto™ по ISO 26623 C8-DVMNL-00160-16 16 C8 0 160 110 -4° -14° VN .. 1604 .. d1 Dmin2 l4 50˚ f Размеры указаны для эталонной пластины: VN .. 160408 Передний угол γ (для пластин без стружколомающей геометрии) и угол наклона режущей кромки λs − см. в разделе «Техническая информация – Токарная обработка ISO» Информацию о Dмин2 − см. в разделе «Техническая информация – Токарная обработка ISO» Сборочные детали входят в комплект поставки Сборочные детали Тип VN .. 1604 .. Опорная пластина AP312-VN16 Винт опорной пластины FS1467 (Torx 15IP) Момент затяжки 3,0 Нм Прижим PK244 Винт FS1473 (Torx 15IP) Момент затяжки 3,9 Нм Пружина FS1470 Штифт RS117 Сопло для подвода СОЖ FS1479 Ключ FS1465 (Torx 15IP / SW 3,5) Комплектующие Тип VN .. 1604 .. Узел крепления PK244-SET (стандартный) A 33 D1 A 234 A 261 A 262 A 184 Токарные инструменты Walter Turn для наружной обработки
