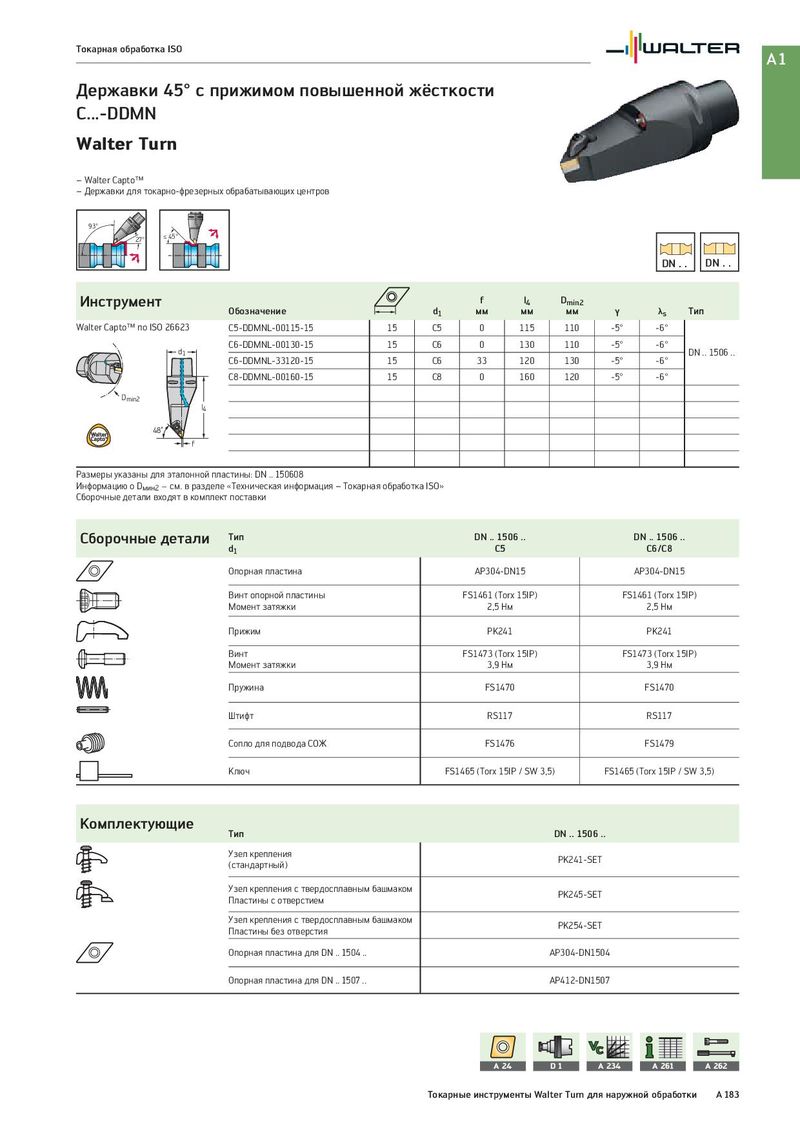

Общий каталог Walter 2017 - страница 199

Токарная обработка ISO A1 Державки 45° с прижимом повышенной жёсткости C...-DDMN Walter Turn – Walter Capto™ – Державки для токарно-фрезерных обрабатывающих центров 93° 27° ≤ 45° DN . . DN . . Инструмент f l4 Dmin2 Обозначение d1 мм мм мм γ λs Тип Walter Capto™ по ISO 26623 C5-DDMNL-00115-15 15 C5 0 115 110 -5° -6° d1 C6-DDMNL-00130-15 15 C6 0 130 110 -5° -6° DN .. 1506 .. C6-DDMNL-33120-15 15 C6 33 120 130 -5° -6° C8-DDMNL-00160-15 15 C8 0 160 120 -5° -6° Dmin2 l4 48˚ f Размеры указаны для эталонной пластины: DN .. 150608 Информацию о Dмин2 − см. в разделе «Техническая информация – Токарная обработка ISO» Сборочные детали входят в комплект поставки Сборочные детали Тип DN .. 1506 .. DN .. 1506 .. d1 C5 C6/C8 Опорная пластина AP304-DN15 AP304-DN15 Винт опорной пластины FS1461 (Torx 15IP) FS1461 (Torx 15IP) Момент затяжки 2,5 Нм 2,5 Нм Прижим PK241 PK241 Винт FS1473 (Torx 15IP) FS1473 (Torx 15IP) Момент затяжки 3,9 Нм 3,9 Нм Пружина FS1470 FS1470 Штифт RS117 RS117 Сопло для подвода СОЖ FS1476 FS1479 Ключ FS1465 (Torx 15IP / SW 3,5) FS1465 (Torx 15IP / SW 3,5) Комплектующие Тип DN .. 1506 .. Узел крепления PK241-SET (стандартный) Узел крепления с твердосплавным башмаком PK245-SET Пластины с отверстием Узел крепления с твердосплавным башмаком PK254-SET Пластины без отверстия Опорная пластина для DN .. 1504 .. AP304-DN1504 Опорная пластина для DN .. 1507 .. AP412-DN1507 A 24 D1 A 234 A 261 A 262 Токарные инструменты Walter Turn для наружной обработки A 183
