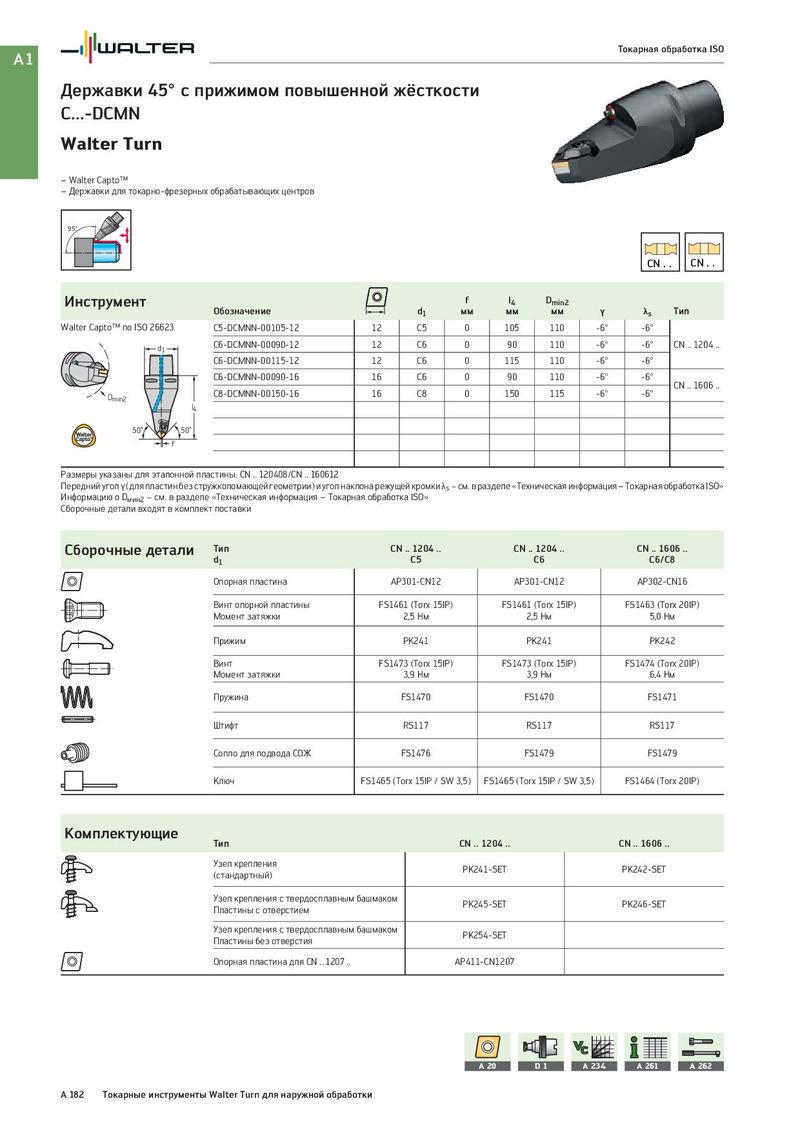

Общий каталог Walter 2017 - страница 198

A1 Токарная обработка ISO Державки 45° с прижимом повышенной жёсткости C...-DCMN Walter Turn – Walter Capto™ – Державки для токарно-фрезерных обрабатывающих центров 95° CN . . CN . . Инструмент f l4 Dmin2 Обозначение d1 мм мм мм γ λs Тип Walter Capto™ по ISO 26623 C5-DCMNN-00105-12 12 C5 0 105 110 -6° -6° d1 C6-DCMNN-00090-12 12 C6 0 90 110 -6° -6° CN .. 1204 .. C6-DCMNN-00115-12 12 C6 0 115 110 -6° -6° C6-DCMNN-00090-16 16 C6 0 90 110 -6° -6° CN .. 1606 .. Dmin2 C8-DCMNN-00150-16 16 C8 0 150 115 -6° -6° l4 50˚ 50˚ f Размеры указаны для эталонной пластины: CN .. 120408/CN .. 160612 Передний угол γ (для пластин без стружколомающей геометрии) и угол наклона режущей кромки λs − см. в разделе «Техническая информация – Токарная обработка ISO» Информацию о Dмин2 − см. в разделе «Техническая информация – Токарная обработка ISO» Сборочные детали входят в комплект поставки Сборочные детали Тип CN .. 1204 .. CN .. 1204 .. CN .. 1606 .. d1 C5 C6 C6/C8 Опорная пластина AP301-CN12 AP301-CN12 AP302-CN16 Винт опорной пластины FS1461 (Torx 15IP) FS1461 (Torx 15IP) FS1463 (Torx 20IP) Момент затяжки 2,5 Нм 2,5 Нм 5,0 Нм Прижим PK241 PK241 PK242 Винт FS1473 (Torx 15IP) FS1473 (Torx 15IP) FS1474 (Torx 20IP) Момент затяжки 3,9 Нм 3,9 Нм 6,4 Нм Пружина FS1470 FS1470 FS1471 Штифт RS117 RS117 RS117 Сопло для подвода СОЖ FS1476 FS1479 FS1479 Ключ FS1465 (Torx 15IP / SW 3,5) FS1465 (Torx 15IP / SW 3,5) FS1464 (Torx 20IP) Комплектующие Тип CN .. 1204 .. CN .. 1606 .. Узел крепления PK241-SET PK242-SET (стандартный) Узел крепления с твердосплавным башмаком PK245-SET PK246-SET Пластины с отверстием Узел крепления с твердосплавным башмаком PK254-SET Пластины без отверстия Опорная пластина для CN .. 1207 .. AP411-CN1207 A 20 D1 A 234 A 261 A 262 A 182 Токарные инструменты Walter Turn для наружной обработки
