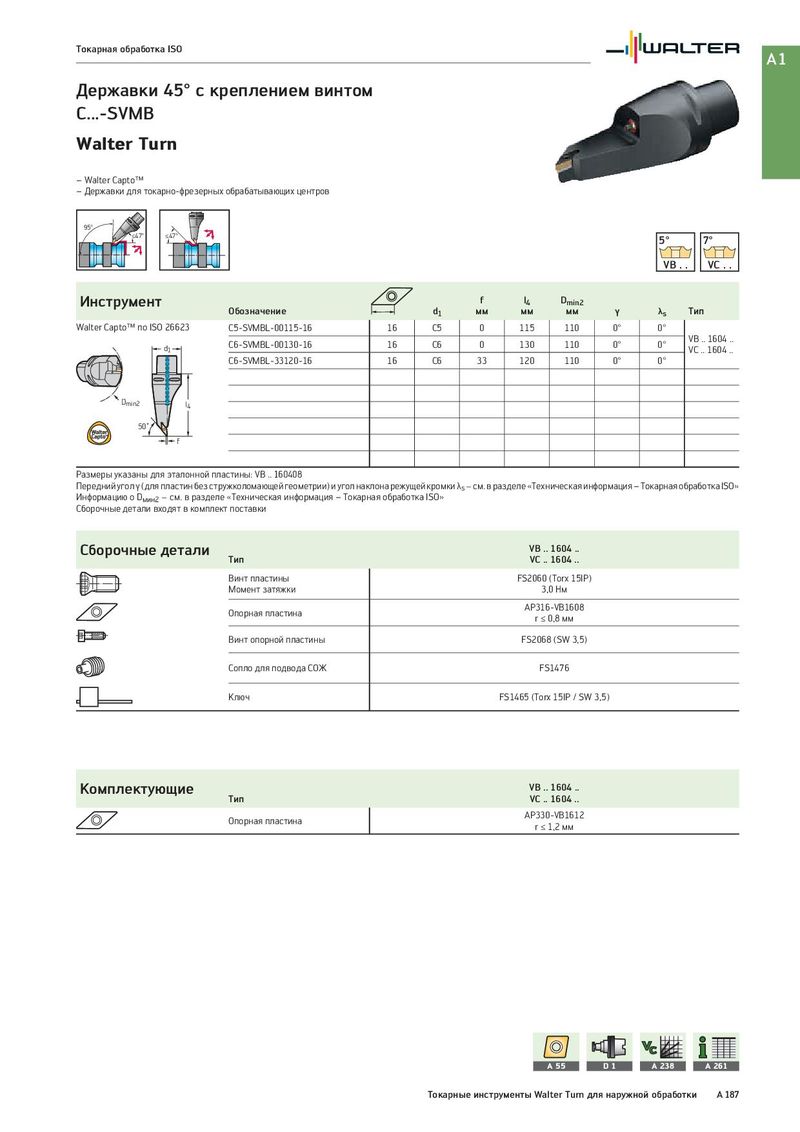

Токарная обработка ISO A1 Державки 45° с креплением винтом C...-SVMB Walter Turn – Walter Capto™ – Державки для токарно-фрезерных обрабатывающих центров 95° ≤47° ≤47° 5° 7° VB . . VC . . Инструмент f l4 Dmin2 Обозначение d1 мм мм мм γ λs Тип Walter Capto™ по ISO 26623 C5-SVMBL-00115-16 16 C5 0 115 110 0° 0° C6-SVMBL-00130-16 16 C6 0 130 110 0° 0° VB .. 1604 .. d1 VC .. 1604 .. C6-SVMBL-33120-16 16 C6 33 120 110 0° 0° Dmin2 l4 50˚ f Размеры указаны для эталонной пластины: VB .. 160408 Передний угол γ (для пластин без стружколомающей геометрии) и угол наклона режущей кромки λs − см. в разделе «Техническая информация – Токарная обработка ISO» Информацию о Dмин2 − см. в разделе «Техническая информация – Токарная обработка ISO» Сборочные детали входят в комплект поставки Сборочные детали VB .. 1604 .. Тип VC .. 1604 .. Винт пластины FS2060 (Torx 15IP) Момент затяжки 3,0 Нм Опорная пластина AP316-VB1608 r ≤ 0,8 мм Винт опорной пластины FS2068 (SW 3,5) Сопло для подвода СОЖ FS1476 Ключ FS1465 (Torx 15IP / SW 3,5) Комплектующие VB .. 1604 .. Тип VC .. 1604 .. Опорная пластина AP330-VB1612 r ≤ 1,2 мм A 55 D1 A 238 A 261 Токарные инструменты Walter Turn для наружной обработки A 187
