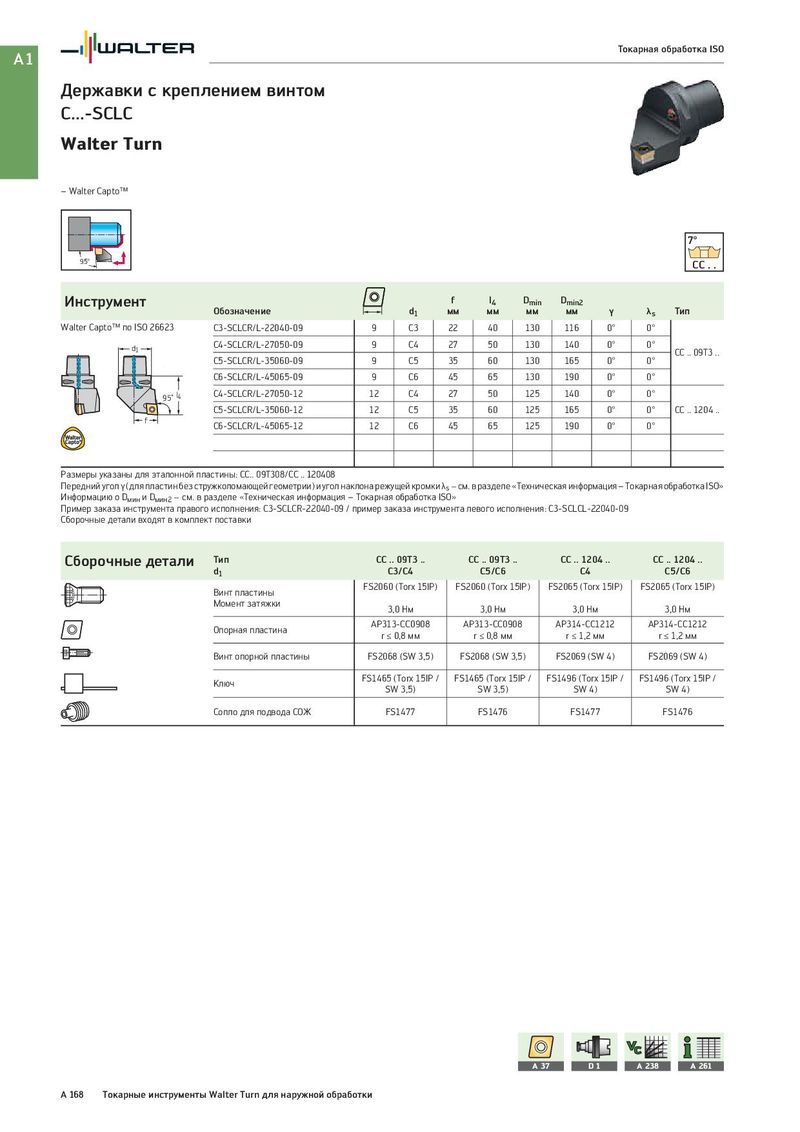

A1 Токарная обработка ISO Державки с креплением винтом C...-SCLC Walter Turn – Walter Capto™ 7° 95° CC . . Инструмент f l4 Dmin Dmin2 Обозначение d1 мм мм мм мм γ λs Тип Walter Capto™ по ISO 26623 C3-SCLCR/L-22040-09 9 C3 22 40 130 116 0° 0° d1 C4-SCLCR/L-27050-09 9 C4 27 50 130 140 0° 0° CC .. 09T3 .. C5-SCLCR/L-35060-09 9 C5 35 60 130 165 0° 0° C6-SCLCR/L-45065-09 9 C6 45 65 130 190 0° 0° 95˚ l4 C4-SCLCR/L-27050-12 12 C4 27 50 125 140 0° 0° C5-SCLCR/L-35060-12 12 C5 35 60 125 165 0° 0° CC .. 1204 .. f C6-SCLCR/L-45065-12 12 C6 45 65 125 190 0° 0° Размеры указаны для эталонной пластины: CC.. 09T308/CC .. 120408 Передний угол γ (для пластин без стружколомающей геометрии) и угол наклона режущей кромки λs − см. в разделе «Техническая информация – Токарная обработка ISO» Информацию о Dмин и Dмин2 − см. в разделе «Техническая информация – Токарная обработка ISO» Пример заказа инструмента правого исполнения: C3-SCLCR-22040-09 / пример заказа инструмента левого исполнения: C3-SCLCL-22040-09 Сборочные детали входят в комплект поставки Сборочные детали Тип CC .. 09T3 .. CC .. 09T3 .. CC .. 1204 .. CC .. 1204 .. d1 C3/C4 C5/C6 C4 C5/C6 Винт пластины FS2060 (Torx 15IP) FS2060 (Torx 15IP) FS2065 (Torx 15IP) FS2065 (Torx 15IP) Момент затяжки 3,0 Нм 3,0 Нм 3,0 Нм 3,0 Нм Опорная пластина AP313-CC0908 AP313-CC0908 AP314-CC1212 AP314-CC1212 r ≤ 0,8 мм r ≤ 0,8 мм r ≤ 1,2 мм r ≤ 1,2 мм Винт опорной пластины FS2068 (SW 3,5) FS2068 (SW 3,5) FS2069 (SW 4) FS2069 (SW 4) Ключ FS1465 (Torx 15IP / FS1465 (Torx 15IP / FS1496 (Torx 15IP / FS1496 (Torx 15IP / SW 3,5) SW 3,5) SW 4) SW 4) Сопло для подвода СОЖ FS1477 FS1476 FS1477 FS1476 A 37 D1 A 238 A 261 A 168 Токарные инструменты Walter Turn для наружной обработки
