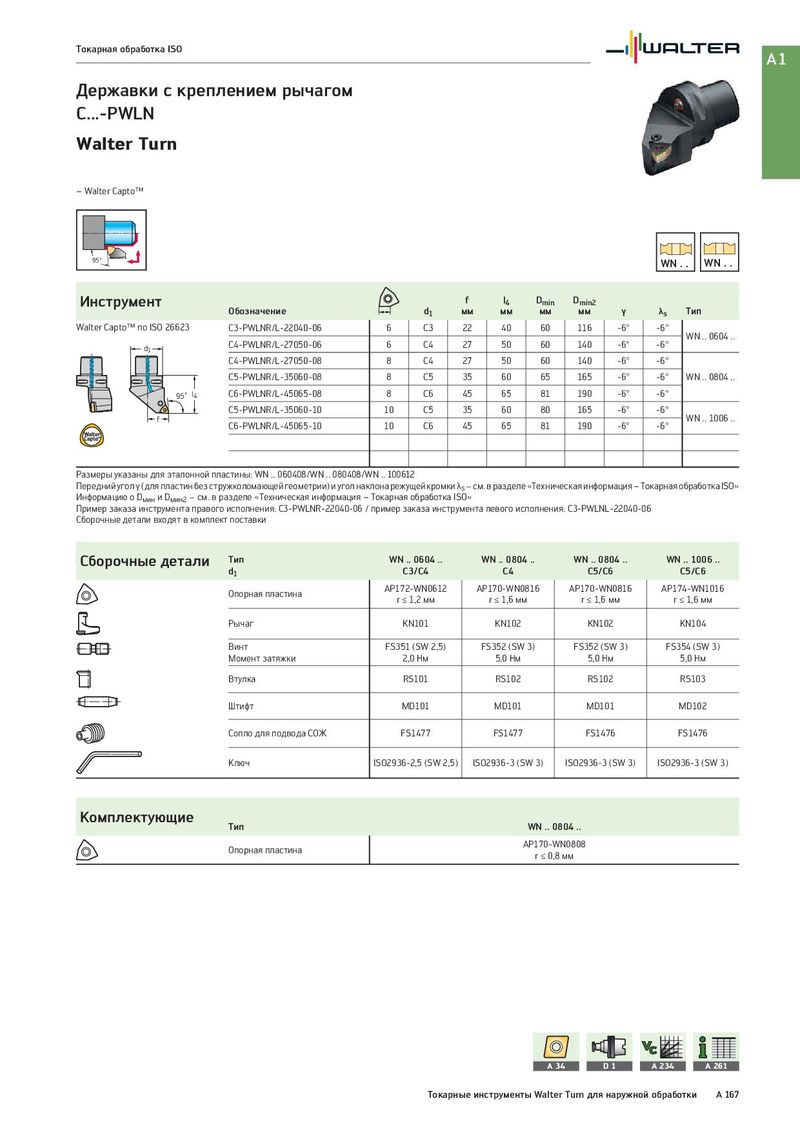

Токарная обработка ISO A1 Державки с креплением рычагом C...-PWLN Walter Turn – Walter Capto™ 95° WN . . WN . . Инструмент f l4 Dmin Dmin2 Обозначение d1 мм мм мм мм γ λs Тип Walter Capto™ по ISO 26623 C3-PWLNR/L-22040-06 6 C3 22 40 60 116 -6° -6° WN .. 0604 .. d1 C4-PWLNR/L-27050-06 6 C4 27 50 60 140 -6° -6° C4-PWLNR/L-27050-08 8 C4 27 50 60 140 -6° -6° C5-PWLNR/L-35060-08 8 C5 35 60 65 165 -6° -6° WN .. 0804 .. 95˚ l4 C6-PWLNR/L-45065-08 8 C6 45 65 81 190 -6° -6° C5-PWLNR/L-35060-10 10 C5 35 60 80 165 -6° -6° f WN .. 1006 .. C6-PWLNR/L-45065-10 10 C6 45 65 81 190 -6° -6° Размеры указаны для эталонной пластины: WN .. 060408/WN .. 080408/WN .. 100612 Передний угол γ (для пластин без стружколомающей геометрии) и угол наклона режущей кромки λs − см. в разделе «Техническая информация – Токарная обработка ISO» Информацию о Dмин и Dмин2 − см. в разделе «Техническая информация – Токарная обработка ISO» Пример заказа инструмента правого исполнения: C3-PWLNR-22040-06 / пример заказа инструмента левого исполнения: C3-PWLNL-22040-06 Сборочные детали входят в комплект поставки Сборочные детали Тип WN .. 0604 .. WN .. 0804 .. WN .. 0804 .. WN .. 1006 .. d1 C3/C4 C4 C5/C6 C5/C6 Опорная пластина AP172-WN0612 AP170-WN0816 AP170-WN0816 AP174-WN1016 r ≤ 1,2 мм r ≤ 1,6 мм r ≤ 1,6 мм r ≤ 1,6 мм Рычаг KN101 KN102 KN102 KN104 Винт FS351 (SW 2,5) FS352 (SW 3) FS352 (SW 3) FS354 (SW 3) Момент затяжки 2,0 Нм 5,0 Нм 5,0 Нм 5,0 Нм Втулка RS101 RS102 RS102 RS103 Штифт MD101 MD101 MD101 MD102 Сопло для подвода СОЖ FS1477 FS1477 FS1476 FS1476 Ключ ISO2936-2,5 (SW 2,5) ISO2936-3 (SW 3) ISO2936-3 (SW 3) ISO2936-3 (SW 3) Комплектующие Тип WN .. 0804 .. Опорная пластина AP170-WN0808 r ≤ 0,8 мм A 34 D1 A 234 A 261 Токарные инструменты Walter Turn для наружной обработки A 167
