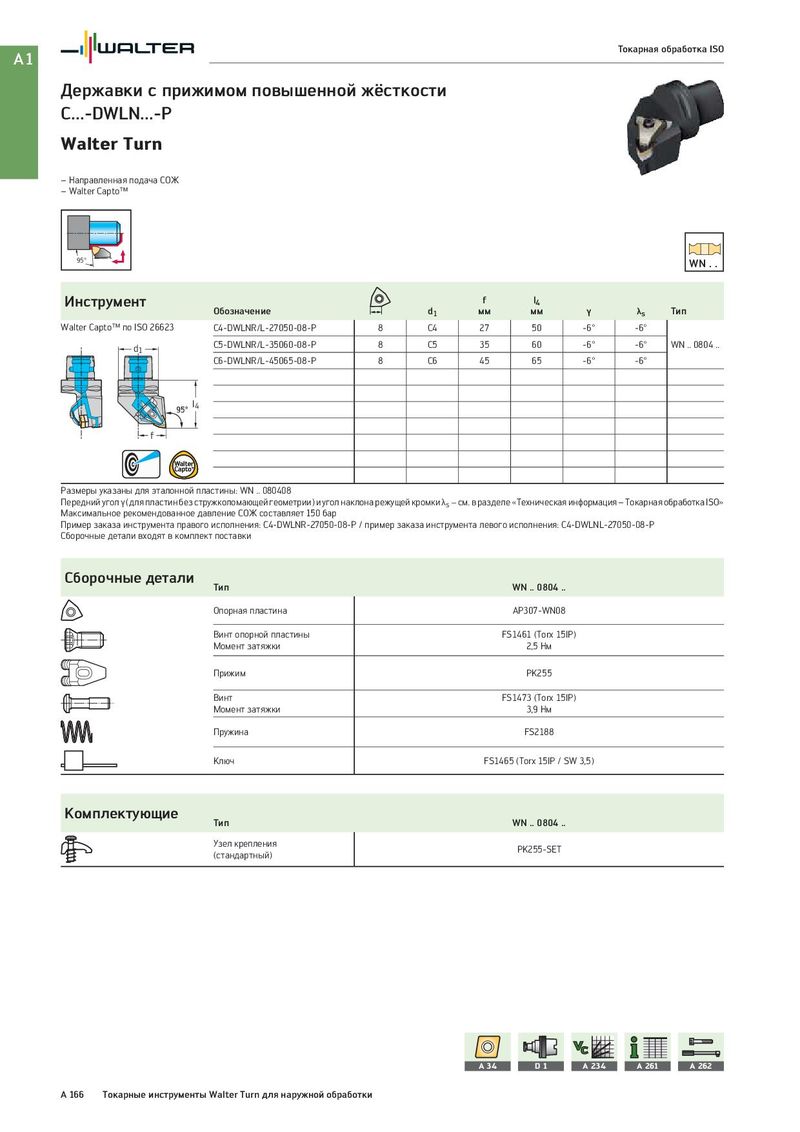

A1 Токарная обработка ISO Державки с прижимом повышенной жёсткости C...-DWLN...-P Walter Turn – Направленная подача СОЖ – Walter Capto™ 95° WN . . Инструмент f l4 Обозначение d1 мм мм γ λs Тип Walter Capto™ по ISO 26623 C4-DWLNR/L-27050-08-P 8 C4 27 50 -6° -6° d1 C5-DWLNR/L-35060-08-P 8 C5 35 60 -6° -6° WN .. 0804 .. C6-DWLNR/L-45065-08-P 8 C6 45 65 -6° -6° l4 f Размеры указаны для эталонной пластины: WN .. 080408 Передний угол γ (для пластин без стружколомающей геометрии) и угол наклона режущей кромки λs − см. в разделе «Техническая информация – Токарная обработка ISO» Максимальное рекомендованное давление СОЖ составляет 150 бар Пример заказа инструмента правого исполнения: C4-DWLNR-27050-08-P / пример заказа инструмента левого исполнения: C4-DWLNL-27050-08-P Сборочные детали входят в комплект поставки Сборочные детали Тип WN .. 0804 .. Опорная пластина AP307-WN08 Винт опорной пластины FS1461 (Torx 15IP) Момент затяжки 2,5 Нм Прижим PK255 Винт FS1473 (Torx 15IP) Момент затяжки 3,9 Нм Пружина FS2188 Ключ FS1465 (Torx 15IP / SW 3,5) Комплектующие Тип WN .. 0804 .. Узел крепления PK255-SET (стандартный) A 34 D1 A 234 A 261 A 262 A 166 Токарные инструменты Walter Turn для наружной обработки
