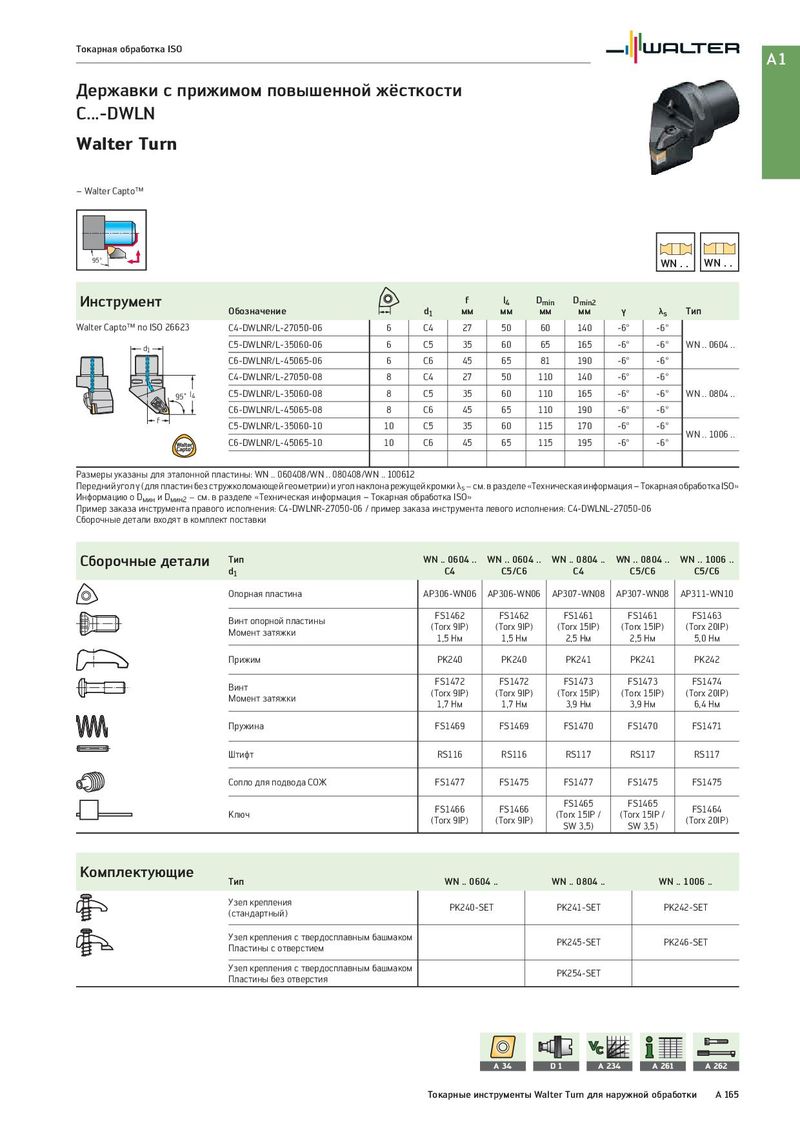

Токарная обработка ISO A1 Державки с прижимом повышенной жёсткости C...-DWLN Walter Turn – Walter Capto™ 95° WN . . WN . . Инструмент f l4 Dmin Dmin2 Обозначение d1 мм мм мм мм γ λs Тип Walter Capto™ по ISO 26623 C4-DWLNR/L-27050-06 6 C4 27 50 60 140 -6° -6° d1 C5-DWLNR/L-35060-06 6 C5 35 60 65 165 -6° -6° WN .. 0604 .. C6-DWLNR/L-45065-06 6 C6 45 65 81 190 -6° -6° C4-DWLNR/L-27050-08 8 C4 27 50 110 140 -6° -6° 95˚ l4 C5-DWLNR/L-35060-08 8 C5 35 60 110 165 -6° -6° WN .. 0804 .. C6-DWLNR/L-45065-08 8 C6 45 65 110 190 -6° -6° f C5-DWLNR/L-35060-10 10 C5 35 60 115 170 -6° -6° WN .. 1006 .. C6-DWLNR/L-45065-10 10 C6 45 65 115 195 -6° -6° Размеры указаны для эталонной пластины: WN .. 060408/WN .. 080408/WN .. 100612 Передний угол γ (для пластин без стружколомающей геометрии) и угол наклона режущей кромки λs − см. в разделе «Техническая информация – Токарная обработка ISO» Информацию о Dмин и Dмин2 − см. в разделе «Техническая информация – Токарная обработка ISO» Пример заказа инструмента правого исполнения: C4-DWLNR-27050-06 / пример заказа инструмента левого исполнения: C4-DWLNL-27050-06 Сборочные детали входят в комплект поставки Сборочные детали Тип WN .. 0604 .. WN .. 0604 .. WN .. 0804 .. WN .. 0804 .. WN .. 1006 .. d1 C4 C5/C6 C4 C5/C6 C5/C6 Опорная пластина AP306-WN06 AP306-WN06 AP307-WN08 AP307-WN08 AP311-WN10 Винт опорной пластины FS1462 FS1462 FS1461 FS1461 FS1463 Момент затяжки (Torx 9IP) (Torx 9IP) (Torx 15IP) (Torx 15IP) (Torx 20IP) 1,5 Нм 1,5 Нм 2,5 Нм 2,5 Нм 5,0 Нм Прижим PK240 PK240 PK241 PK241 PK242 Винт FS1472 FS1472 FS1473 FS1473 FS1474 Момент затяжки (Torx 9IP) (Torx 9IP) (Torx 15IP) (Torx 15IP) (Torx 20IP) 1,7 Нм 1,7 Нм 3,9 Нм 3,9 Нм 6,4 Нм Пружина FS1469 FS1469 FS1470 FS1470 FS1471 Штифт RS116 RS116 RS117 RS117 RS117 Сопло для подвода СОЖ FS1477 FS1475 FS1477 FS1475 FS1475 FS1466 FS1466 FS1465 FS1465 FS1464 Ключ (Torx 9IP) (Torx 9IP) (Torx 15IP / (Torx 15IP / (Torx 20IP) SW 3,5) SW 3,5) Комплектующие Тип WN .. 0604 .. WN .. 0804 .. WN .. 1006 .. Узел крепления PK240-SET PK241-SET PK242-SET (стандартный) Узел крепления с твердосплавным башмаком PK245-SET PK246-SET Пластины с отверстием Узел крепления с твердосплавным башмаком PK254-SET Пластины без отверстия A 34 D1 A 234 A 261 A 262 Токарные инструменты Walter Turn для наружной обработки A 165
