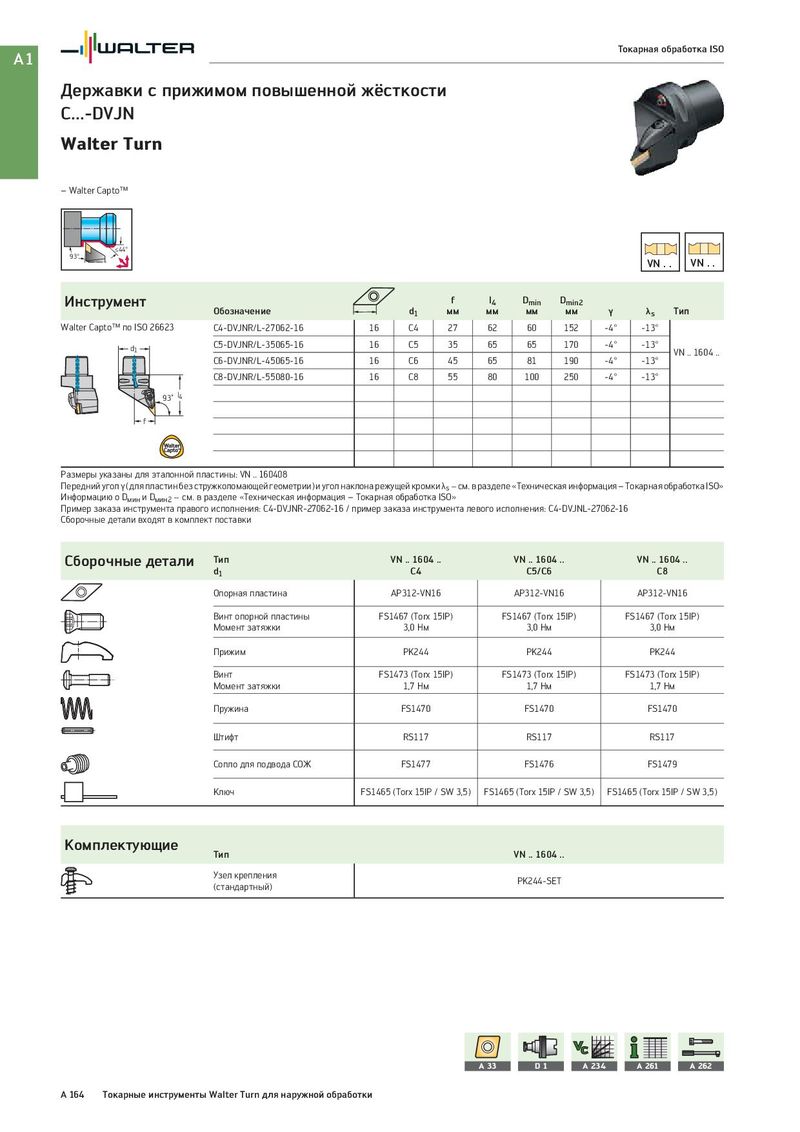

Общий каталог Walter 2017 - страница 180

A1 Токарная обработка ISO Державки с прижимом повышенной жёсткости C...-DVJN Walter Turn – Walter Capto™ ≤44° 93° VN . . VN . . Инструмент f l4 Dmin Dmin2 Обозначение d1 мм мм мм мм γ λs Тип Walter Capto™ по ISO 26623 C4-DVJNR/L-27062-16 16 C4 27 62 60 152 -4° -13° d1 C5-DVJNR/L-35065-16 16 C5 35 65 65 170 -4° -13° VN .. 1604 .. C6-DVJNR/L-45065-16 16 C6 45 65 81 190 -4° -13° C8-DVJNR/L-55080-16 16 C8 55 80 100 250 -4° -13° 93˚ l4 f Размеры указаны для эталонной пластины: VN .. 160408 Передний угол γ (для пластин без стружколомающей геометрии) и угол наклона режущей кромки λs − см. в разделе «Техническая информация – Токарная обработка ISO» Информацию о Dмин и Dмин2 − см. в разделе «Техническая информация – Токарная обработка ISO» Пример заказа инструмента правого исполнения: C4-DVJNR-27062-16 / пример заказа инструмента левого исполнения: C4-DVJNL-27062-16 Сборочные детали входят в комплект поставки Сборочные детали Тип VN .. 1604 .. VN .. 1604 .. VN .. 1604 .. d1 C4 C5/C6 C8 Опорная пластина AP312-VN16 AP312-VN16 AP312-VN16 Винт опорной пластины FS1467 (Torx 15IP) FS1467 (Torx 15IP) FS1467 (Torx 15IP) Момент затяжки 3,0 Нм 3,0 Нм 3,0 Нм Прижим PK244 PK244 PK244 Винт FS1473 (Torx 15IP) FS1473 (Torx 15IP) FS1473 (Torx 15IP) Момент затяжки 1,7 Нм 1,7 Нм 1,7 Нм Пружина FS1470 FS1470 FS1470 Штифт RS117 RS117 RS117 Сопло для подвода СОЖ FS1477 FS1476 FS1479 Ключ FS1465 (Torx 15IP / SW 3,5) FS1465 (Torx 15IP / SW 3,5) FS1465 (Torx 15IP / SW 3,5) Комплектующие Тип VN .. 1604 .. Узел крепления PK244-SET (стандартный) A 33 D1 A 234 A 261 A 262 A 164 Токарные инструменты Walter Turn для наружной обработки
