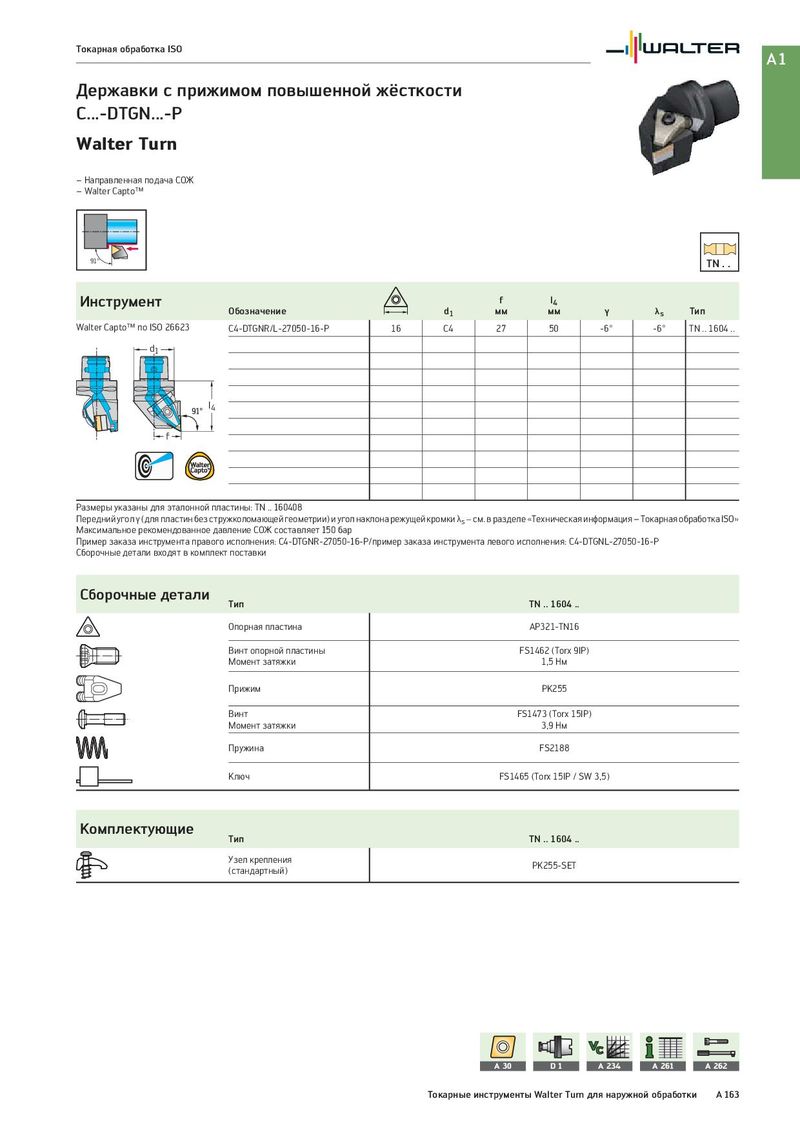

Токарная обработка ISO A1 Державки с прижимом повышенной жёсткости C...-DTGN...-P Walter Turn – Направленная подача СОЖ – Walter Capto™ 91° TN . . Инструмент f l4 Обозначение d1 мм мм γ λs Тип Walter Capto™ по ISO 26623 C4-DTGNR/L-27050-16-P 16 C4 27 50 -6° -6° TN .. 1604 .. d1 l4 f Размеры указаны для эталонной пластины: TN .. 160408 Передний угол γ (для пластин без стружколомающей геометрии) и угол наклона режущей кромки λs − см. в разделе «Техническая информация – Токарная обработка ISO» Максимальное рекомендованное давление СОЖ составляет 150 бар Пример заказа инструмента правого исполнения: C4-DTGNR-27050-16-P/пример заказа инструмента левого исполнения: C4-DTGNL-27050-16-P Сборочные детали входят в комплект поставки Сборочные детали Тип TN .. 1604 .. Опорная пластина AP321-TN16 Винт опорной пластины FS1462 (Torx 9IP) Момент затяжки 1,5 Нм Прижим PK255 Винт FS1473 (Torx 15IP) Момент затяжки 3,9 Нм Пружина FS2188 Ключ FS1465 (Torx 15IP / SW 3,5) Комплектующие Тип TN .. 1604 .. Узел крепления PK255-SET (стандартный) A 30 D1 A 234 A 261 A 262 Токарные инструменты Walter Turn для наружной обработки A 163
