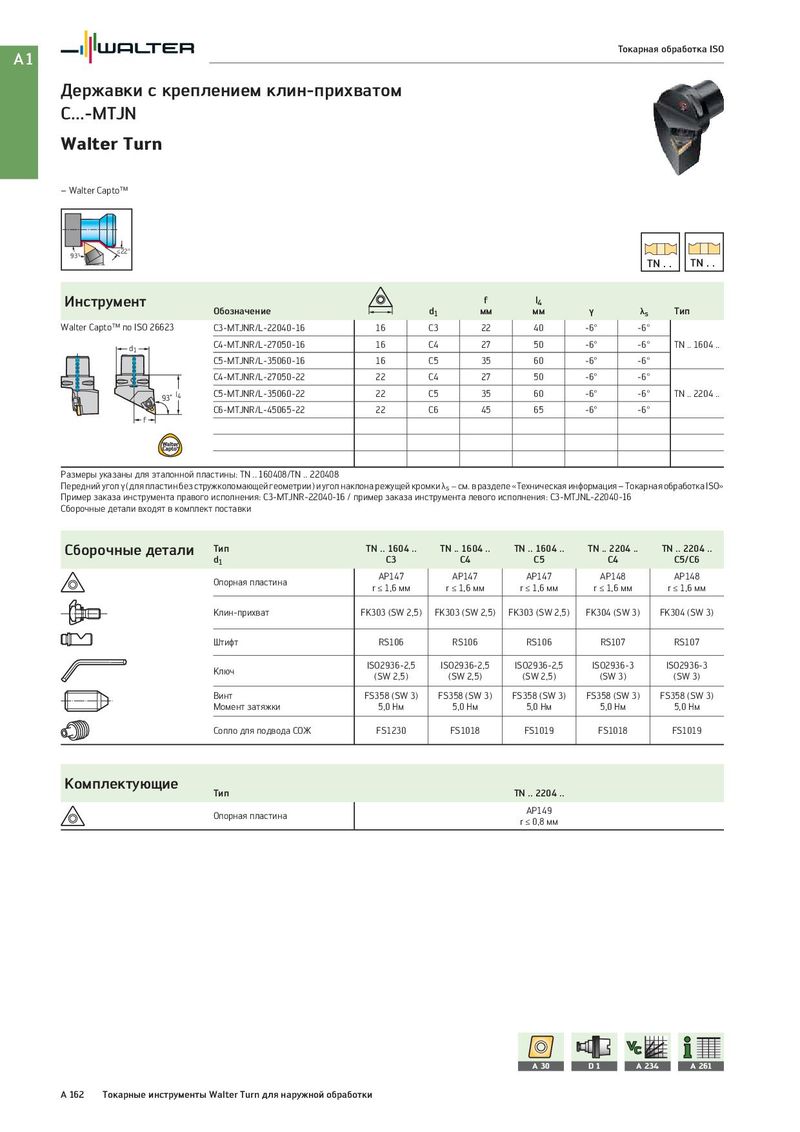

Общий каталог Walter 2017 - страница 178

A1 Токарная обработка ISO Державки с креплением клин-прихватом C...-MTJN Walter Turn – Walter Capto™ 93° ≤22° TN . . TN . . Инструмент f l4 Обозначение d1 мм мм γ λs Тип Walter Capto™ по ISO 26623 C3-MTJNR/L-22040-16 16 C3 22 40 -6° -6° d1 C4-MTJNR/L-27050-16 16 C4 27 50 -6° -6° TN .. 1604 .. C5-MTJNR/L-35060-16 16 C5 35 60 -6° -6° C4-MTJNR/L-27050-22 22 C4 27 50 -6° -6° 93˚ l4 C5-MTJNR/L-35060-22 22 C5 35 60 -6° -6° TN .. 2204 .. C6-MTJNR/L-45065-22 22 C6 45 65 -6° -6° f Размеры указаны для эталонной пластины: TN .. 160408/TN .. 220408 Передний угол γ (для пластин без стружколомающей геометрии) и угол наклона режущей кромки λs − см. в разделе «Техническая информация – Токарная обработка ISO» Пример заказа инструмента правого исполнения: C3-MTJNR-22040-16 / пример заказа инструмента левого исполнения: C3-MTJNL-22040-16 Сборочные детали входят в комплект поставки Сборочные детали Тип TN .. 1604 .. TN .. 1604 .. TN .. 1604 .. TN .. 2204 .. TN .. 2204 .. d1 C3 C4 C5 C4 C5/C6 Опорная пластина AP147 AP147 AP147 AP148 AP148 r ≤ 1,6 мм r ≤ 1,6 мм r ≤ 1,6 мм r ≤ 1,6 мм r ≤ 1,6 мм Клин-прихват FK303 (SW 2,5) FK303 (SW 2,5) FK303 (SW 2,5) FK304 (SW 3) FK304 (SW 3) Штифт RS106 RS106 RS106 RS107 RS107 Ключ ISO2936-2,5 ISO2936-2,5 ISO2936-2,5 ISO2936-3 ISO2936-3 (SW 2,5) (SW 2,5) (SW 2,5) (SW 3) (SW 3) Винт FS358 (SW 3) FS358 (SW 3) FS358 (SW 3) FS358 (SW 3) FS358 (SW 3) Момент затяжки 5,0 Нм 5,0 Нм 5,0 Нм 5,0 Нм 5,0 Нм Сопло для подвода СОЖ FS1230 FS1018 FS1019 FS1018 FS1019 Комплектующие Тип TN .. 2204 .. Опорная пластина AP149 r ≤ 0,8 мм A 30 D1 A 234 A 261 A 162 Токарные инструменты Walter Turn для наружной обработки
