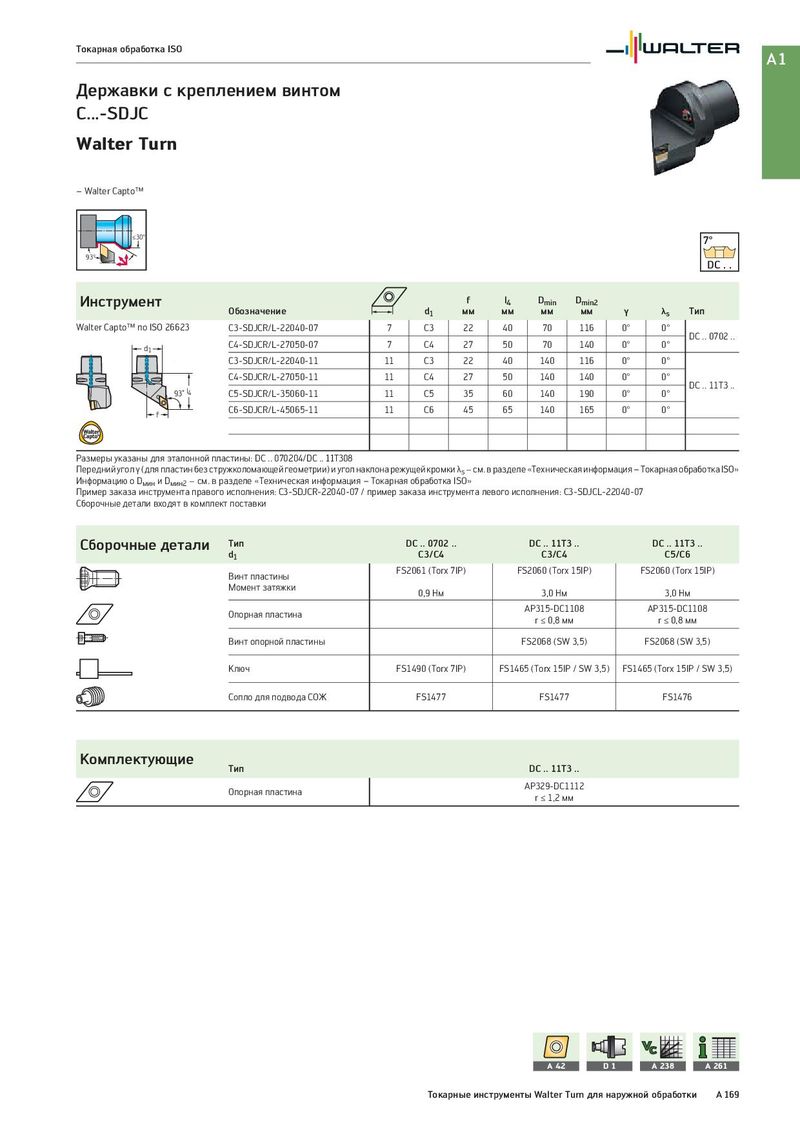

Общий каталог Walter 2017 - страница 185

Токарная обработка ISO A1 Державки с креплением винтом C...-SDJC Walter Turn – Walter Capto™ ≤30° 7° 93° DC . . Инструмент f l4 Dmin Dmin2 Обозначение d1 мм мм мм мм γ λs Тип Walter Capto™ по ISO 26623 C3-SDJCR/L-22040-07 7 C3 22 40 70 116 0° 0° DC .. 0702 .. d1 C4-SDJCR/L-27050-07 7 C4 27 50 70 140 0° 0° C3-SDJCR/L-22040-11 11 C3 22 40 140 116 0° 0° C4-SDJCR/L-27050-11 11 C4 27 50 140 140 0° 0° 93˚ l4 DC .. 11T3 .. C5-SDJCR/L-35060-11 11 C5 35 60 140 190 0° 0° f C6-SDJCR/L-45065-11 11 C6 45 65 140 165 0° 0° Размеры указаны для эталонной пластины: DC .. 070204/DC .. 11T308 Передний угол γ (для пластин без стружколомающей геометрии) и угол наклона режущей кромки λs − см. в разделе «Техническая информация – Токарная обработка ISO» Информацию о Dмин и Dмин2 − см. в разделе «Техническая информация – Токарная обработка ISO» Пример заказа инструмента правого исполнения: C3-SDJCR-22040-07 / пример заказа инструмента левого исполнения: C3-SDJCL-22040-07 Сборочные детали входят в комплект поставки Сборочные детали Тип DC .. 0702 .. DC .. 11T3 .. DC .. 11T3 .. d1 C3/C4 C3/C4 C5/C6 Винт пластины FS2061 (Torx 7IP) FS2060 (Torx 15IP) FS2060 (Torx 15IP) Момент затяжки 0,9 Нм 3,0 Нм 3,0 Нм Опорная пластина AP315-DC1108 AP315-DC1108 r ≤ 0,8 мм r ≤ 0,8 мм Винт опорной пластины FS2068 (SW 3,5) FS2068 (SW 3,5) Ключ FS1490 (Torx 7IP) FS1465 (Torx 15IP / SW 3,5) FS1465 (Torx 15IP / SW 3,5) Сопло для подвода СОЖ FS1477 FS1477 FS1476 Комплектующие Тип DC .. 11T3 .. Опорная пластина AP329-DC1112 r ≤ 1,2 мм A 42 D1 A 238 A 261 Токарные инструменты Walter Turn для наружной обработки A 169
