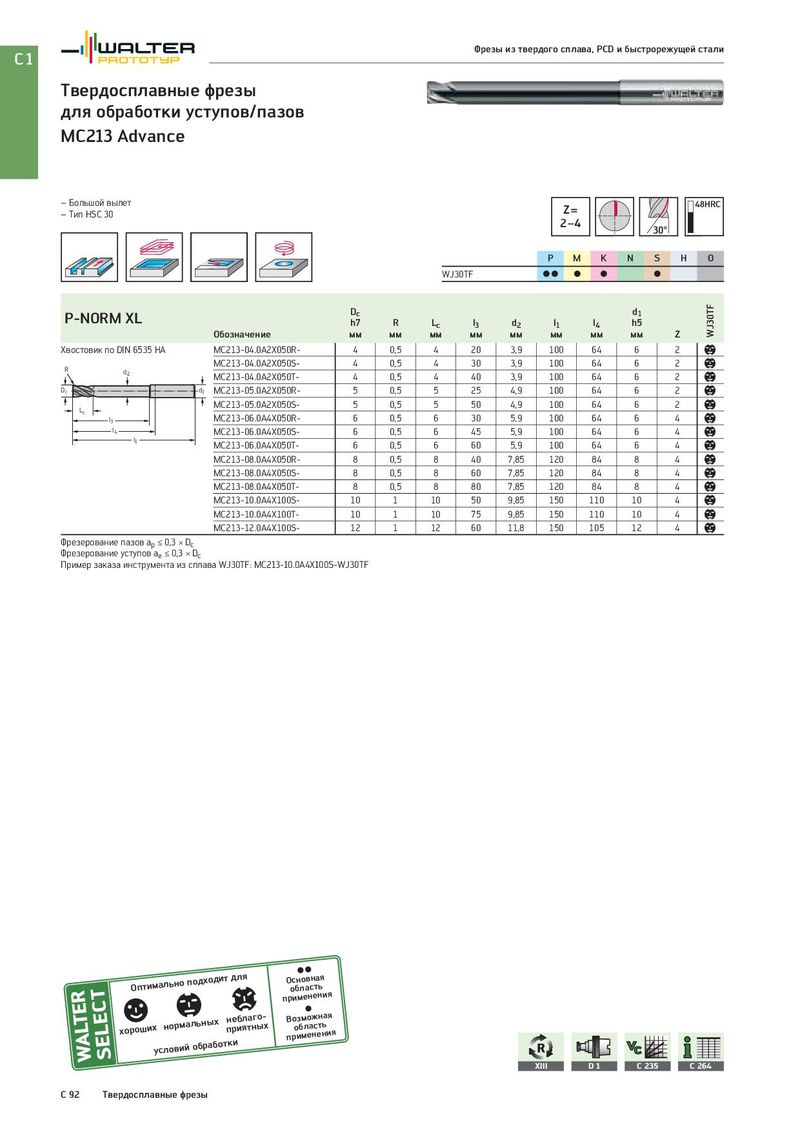

Общий каталог Walter 2017 - страница 1804

C1 Фрезы из твердого сплава, PCD и быстрорежущей стали Твердосплавные фрезы для обработки уступов/пазов MC213 Advance – Большой вылет Z= 48HRC – Тип HSC 30 2−4 30° P M K N S H O WJ30TF CC C C C P-NORM XL Dc d1 WJ30TF h7 R Lc l3 d2 l1 l4 h5 Обозначение мм мм мм мм мм мм мм мм Z Хвостовик по DIN 6535 HA MC213-04.0A2X050R- 4 0,5 4 20 3,9 100 64 6 2 b R MC213-04.0A2X050S- 4 0,5 4 30 3,9 100 64 6 2 b d2 MC213-04.0A2X050T- 4 0,5 4 40 3,9 100 64 6 2 b Dc d1 MC213-05.0A2X050R- 5 0,5 5 25 4,9 100 64 6 2 b Lc MC213-05.0A2X050S- 5 0,5 5 50 4,9 100 64 6 2 b l3 MC213-06.0A4X050R- 6 0,5 6 30 5,9 100 64 6 4 b l4 MC213-06.0A4X050S- 6 0,5 6 45 5,9 100 64 6 4 b l1 MC213-06.0A4X050T- 6 0,5 6 60 5,9 100 64 6 4 b MC213-08.0A4X050R- 8 0,5 8 40 7,85 120 84 8 4 b MC213-08.0A4X050S- 8 0,5 8 60 7,85 120 84 8 4 b MC213-08.0A4X050T- 8 0,5 8 80 7,85 120 84 8 4 b MC213-10.0A4X100S- 10 1 10 50 9,85 150 110 10 4 b MC213-10.0A4X100T- 10 1 10 75 9,85 150 110 10 4 b MC213-12.0A4X100S- 12 1 12 60 11,8 150 105 12 4 b Фрезерование пазов ap ≤ 0,3 × Dc Фрезерование уступов ae ≤ 0,3 × Dc Пример заказа инструмента из сплава WJ30TF: MC213-10.0A4X100S-WJ30TF Оптимально подходит для пОросибнмлоеавнснетаньяия хороших нормальных пнреиблятангыо-х пВрооизбммлоеажнсетнньаияя условий обработки XIII D1 C 235 C 264 C 92 Твердосплавные фрезы
