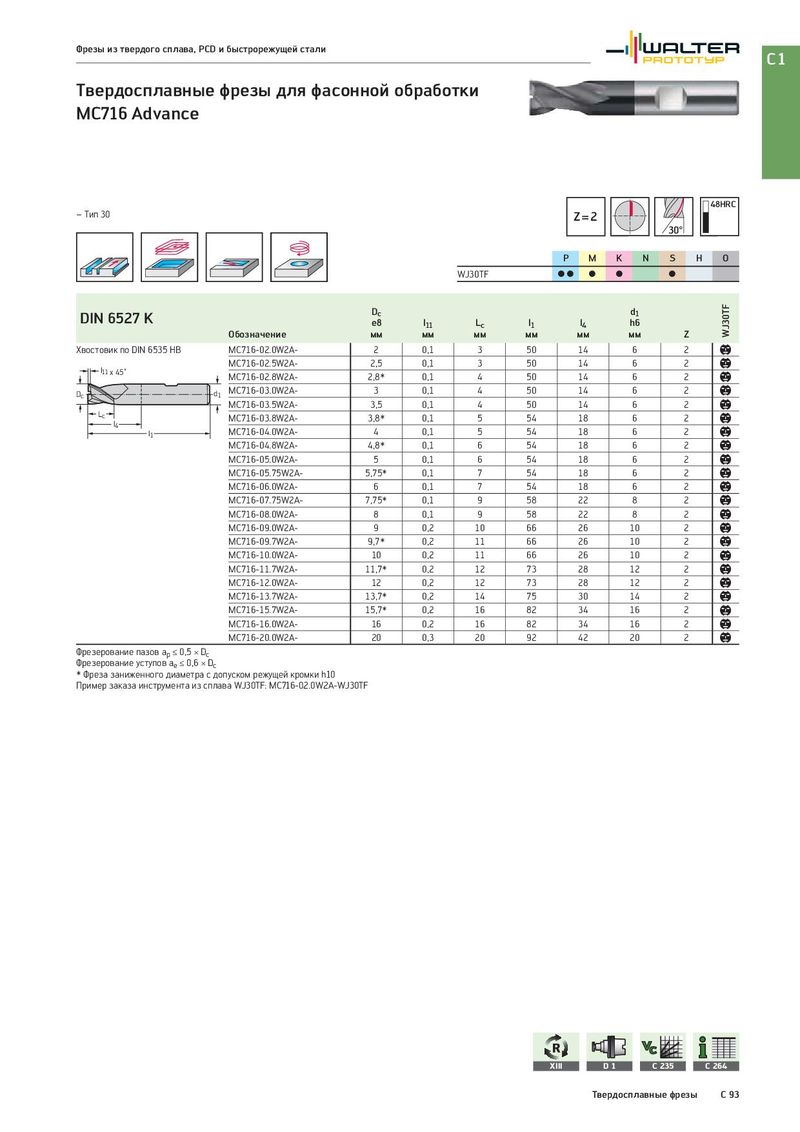

Фрезы из твердого сплава, PCD и быстрорежущей стали C1 Твердосплавные фрезы для фасонной обработки MC716 Advance 48HRC – Тип 30 Z=2 30° P M K N S H O WJ30TF CC C C C DIN 6527 K Dc d1 WJ30TF e8 l11 Lc l1 l4 h6 Обозначение мм мм мм мм мм мм Z Хвостовик по DIN 6535 HB MC716-02.0W2A- 2 0,1 3 50 14 6 2 b I11 x 45˚ MC716-02.5W2A- 2,5 0,1 3 50 14 6 2 b MC716-02.8W2A- 2,8* 0,1 4 50 14 6 2 b Dc d1 MC716-03.0W2A- 3 0,1 4 50 14 6 2 b MC716-03.5W2A- 3,5 0,1 4 50 14 6 2 b Lc MC716-03.8W2A- 3,8* 0,1 5 54 18 6 2 b l4 MC716-04.0W2A- 4 0,1 5 54 18 6 2 b l1 MC716-04.8W2A- 4,8* 0,1 6 54 18 6 2 b MC716-05.0W2A- 5 0,1 6 54 18 6 2 b MC716-05.75W2A- 5,75* 0,1 7 54 18 6 2 b MC716-06.0W2A- 6 0,1 7 54 18 6 2 b MC716-07.75W2A- 7,75* 0,1 9 58 22 8 2 b MC716-08.0W2A- 8 0,1 9 58 22 8 2 b MC716-09.0W2A- 9 0,2 10 66 26 10 2 b MC716-09.7W2A- 9,7* 0,2 11 66 26 10 2 b MC716-10.0W2A- 10 0,2 11 66 26 10 2 b MC716-11.7W2A- 11,7* 0,2 12 73 28 12 2 b MC716-12.0W2A- 12 0,2 12 73 28 12 2 b MC716-13.7W2A- 13,7* 0,2 14 75 30 14 2 b MC716-15.7W2A- 15,7* 0,2 16 82 34 16 2 b MC716-16.0W2A- 16 0,2 16 82 34 16 2 b MC716-20.0W2A- 20 0,3 20 92 42 20 2 b Фрезерование пазов ap ≤ 0,5 × Dc Фрезерование уступов ae ≤ 0,6 × Dc * Фреза заниженного диаметра с допуском режущей кромки h10 Пример заказа инструмента из сплава WJ30TF: MC716-02.0W2A-WJ30TF XIII D1 C 235 C 264 Твердосплавные фрезы C 93
