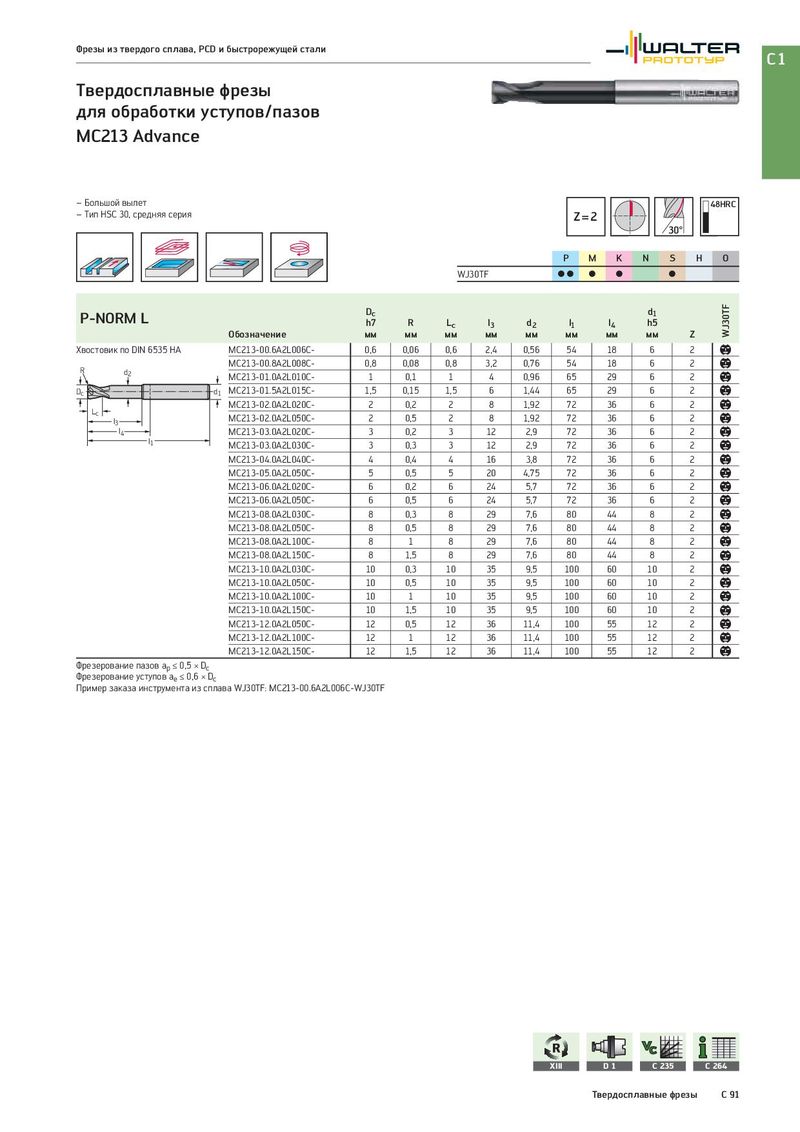

Фрезы из твердого сплава, PCD и быстрорежущей стали C1 Твердосплавные фрезы для обработки уступов/пазов MC213 Advance – Большой вылет 48HRC – Тип HSC 30, средняя серия Z =2 30° P M K N S H O WJ30TF CC C C C P-NORM L Dc d1 WJ30TF h7 R Lc l3 d2 l1 l4 h5 Обозначение мм мм мм мм мм мм мм мм Z Хвостовик по DIN 6535 HA MC213-00.6A2L006C- 0,6 0,06 0,6 2,4 0,56 54 18 6 2 b R MC213-00.8A2L008C- 0,8 0,08 0,8 3,2 0,76 54 18 6 2 b d2 MC213-01.0A2L010C- 1 0,1 1 4 0,96 65 29 6 2 b Dc d1 MC213-01.5A2L015C- 1,5 0,15 1,5 6 1,44 65 29 6 2 b Lc MC213-02.0A2L020C- 2 0,2 2 8 1,92 72 36 6 2 b l3 MC213-02.0A2L050C- 2 0,5 2 8 1,92 72 36 6 2 b l4 MC213-03.0A2L020C- 3 0,2 3 12 2,9 72 36 6 2 b l1 MC213-03.0A2L030C- 3 0,3 3 12 2,9 72 36 6 2 b MC213-04.0A2L040C- 4 0,4 4 16 3,8 72 36 6 2 b MC213-05.0A2L050C- 5 0,5 5 20 4,75 72 36 6 2 b MC213-06.0A2L020C- 6 0,2 6 24 5,7 72 36 6 2 b MC213-06.0A2L050C- 6 0,5 6 24 5,7 72 36 6 2 b MC213-08.0A2L030C- 8 0,3 8 29 7,6 80 44 8 2 b MC213-08.0A2L050C- 8 0,5 8 29 7,6 80 44 8 2 b MC213-08.0A2L100C- 8 1 8 29 7,6 80 44 8 2 b MC213-08.0A2L150C- 8 1,5 8 29 7,6 80 44 8 2 b MC213-10.0A2L030C- 10 0,3 10 35 9,5 100 60 10 2 b MC213-10.0A2L050C- 10 0,5 10 35 9,5 100 60 10 2 b MC213-10.0A2L100C- 10 1 10 35 9,5 100 60 10 2 b MC213-10.0A2L150C- 10 1,5 10 35 9,5 100 60 10 2 b MC213-12.0A2L050C- 12 0,5 12 36 11,4 100 55 12 2 b MC213-12.0A2L100C- 12 1 12 36 11,4 100 55 12 2 b MC213-12.0A2L150C- 12 1,5 12 36 11,4 100 55 12 2 b Фрезерование пазов ap ≤ 0,5 × Dc Фрезерование уступов ae ≤ 0,6 × Dc Пример заказа инструмента из сплава WJ30TF: MC213-00.6A2L006C-WJ30TF XIII D1 C 235 C 264 Твердосплавные фрезы C 91
