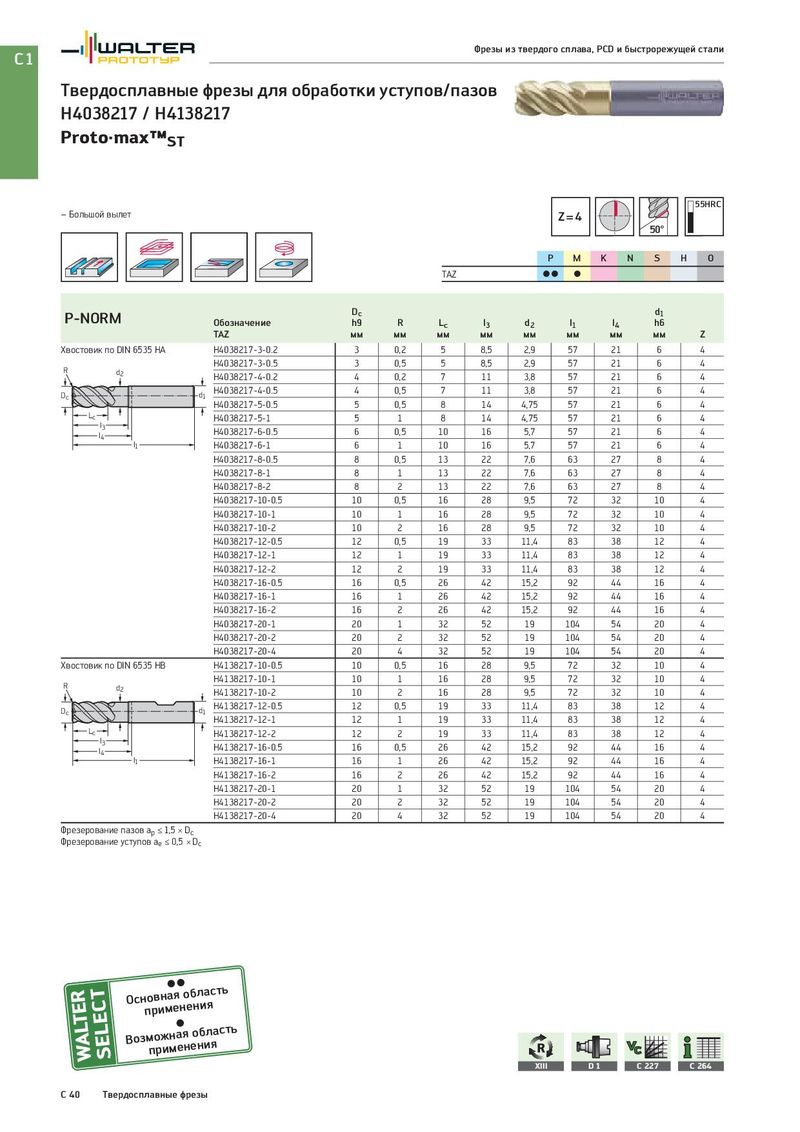

Общий каталог Walter 2017 - страница 1752

C1 Фрезы из твердого сплава, PCD и быстрорежущей стали Твердосплавные фрезы для обработки уступов/пазов H4038217 / H4138217 Proto·max™ST 55HRC – Большой вылет Z=4 50° P M K N S H O TAZ CC C P-NORM Dc d1 Обозначение h9 R Lc l3 d2 l1 l4 h6 TAZ мм мм мм мм мм мм мм мм Z Хвостовик по DIN 6535 HA H4038217-3-0.2 3 0,2 5 8,5 2,9 57 21 6 4 R H4038217-3-0.5 3 0,5 5 8,5 2,9 57 21 6 4 d2 H4038217-4-0.2 4 0,2 7 11 3,8 57 21 6 4 Dc d1 H4038217-4-0.5 4 0,5 7 11 3,8 57 21 6 4 H4038217-5-0.5 5 0,5 8 14 4,75 57 21 6 4 Lc H4038217-5-1 5 1 8 14 4,75 57 21 6 4 l3 H4038217-6-0.5 6 0,5 10 16 5,7 57 21 6 4 l4 l1 H4038217-6-1 6 1 10 16 5,7 57 21 6 4 H4038217-8-0.5 8 0,5 13 22 7,6 63 27 8 4 H4038217-8-1 8 1 13 22 7,6 63 27 8 4 H4038217-8-2 8 2 13 22 7,6 63 27 8 4 H4038217-10-0.5 10 0,5 16 28 9,5 72 32 10 4 H4038217-10-1 10 1 16 28 9,5 72 32 10 4 H4038217-10-2 10 2 16 28 9,5 72 32 10 4 H4038217-12-0.5 12 0,5 19 33 11,4 83 38 12 4 H4038217-12-1 12 1 19 33 11,4 83 38 12 4 H4038217-12-2 12 2 19 33 11,4 83 38 12 4 H4038217-16-0.5 16 0,5 26 42 15,2 92 44 16 4 H4038217-16-1 16 1 26 42 15,2 92 44 16 4 H4038217-16-2 16 2 26 42 15,2 92 44 16 4 H4038217-20-1 20 1 32 52 19 104 54 20 4 H4038217-20-2 20 2 32 52 19 104 54 20 4 H4038217-20-4 20 4 32 52 19 104 54 20 4 Хвостовик по DIN 6535 HB H4138217-10-0.5 10 0,5 16 28 9,5 72 32 10 4 R H4138217-10-1 10 1 16 28 9,5 72 32 10 4 d2 H4138217-10-2 10 2 16 28 9,5 72 32 10 4 Dc d1 H4138217-12-0.5 12 0,5 19 33 11,4 83 38 12 4 H4138217-12-1 12 1 19 33 11,4 83 38 12 4 Lc H4138217-12-2 12 2 19 33 11,4 83 38 12 4 l3 H4138217-16-0.5 16 0,5 26 42 15,2 92 44 16 4 l4 l1 H4138217-16-1 16 1 26 42 15,2 92 44 16 4 H4138217-16-2 16 2 26 42 15,2 92 44 16 4 H4138217-20-1 20 1 32 52 19 104 54 20 4 H4138217-20-2 20 2 32 52 19 104 54 20 4 H4138217-20-4 20 4 32 52 19 104 54 20 4 Фрезерование пазов ap ≤ 1,5 × Dc Фрезерование уступов ae ≤ 0,5 × Dc Оснпорвинмаеяноебнлиаясть Возмпоржимнаеянеонбиляасть XIII D 1 C 227 C 264 C 40 Твердосплавные фрезы
