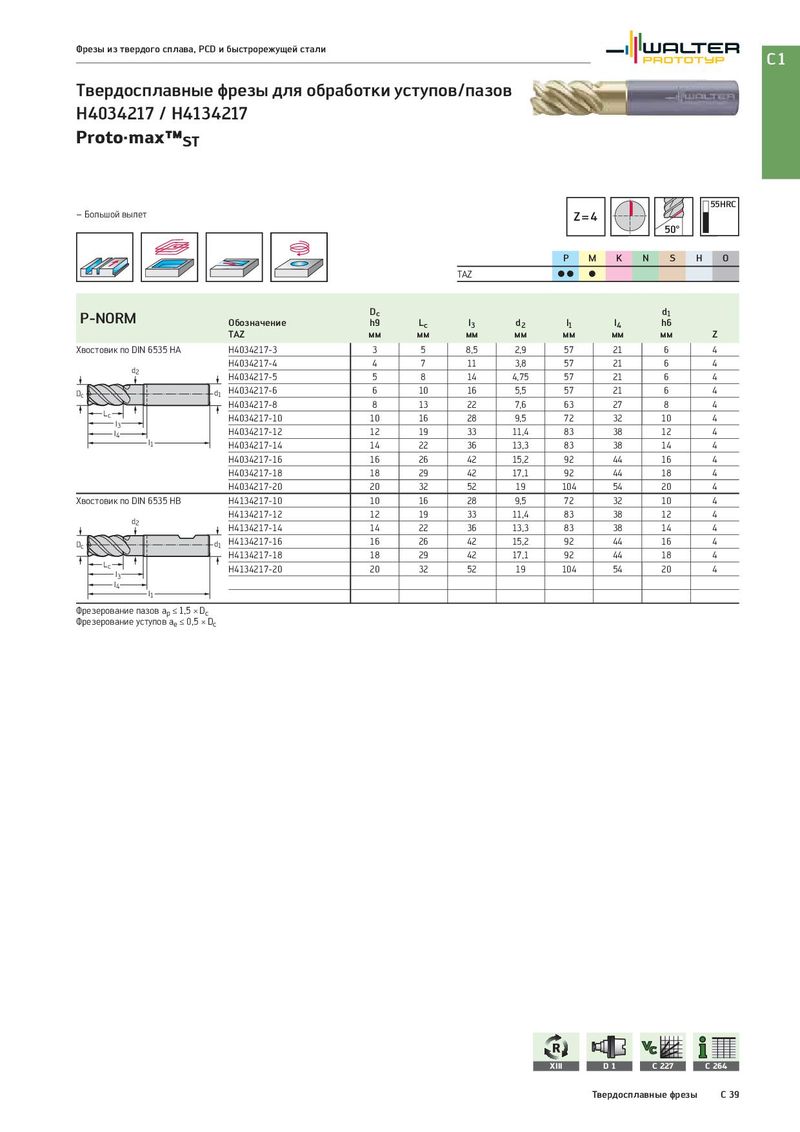

Фрезы из твердого сплава, PCD и быстрорежущей стали C1 Твердосплавные фрезы для обработки уступов/пазов H4034217 / H4134217 Proto·max™ST 55HRC – Большой вылет Z=4 50° P M K N S H O TAZ CC C P-NORM Dc d1 Обозначение h9 Lc l3 d2 l1 l4 h6 TAZ мм мм мм мм мм мм мм Z Хвостовик по DIN 6535 HA H4034217-3 3 5 8,5 2,9 57 21 6 4 d2 H4034217-4 4 7 11 3,8 57 21 6 4 H4034217-5 5 8 14 4,75 57 21 6 4 Dc d1 H4034217-6 6 10 16 5,5 57 21 6 4 H4034217-8 8 13 22 7,6 63 27 8 4 Lc H4034217-10 10 16 28 9,5 72 32 10 4 l3 H4034217-12 12 19 33 11,4 83 38 12 4 l4 l1 H4034217-14 14 22 36 13,3 83 38 14 4 H4034217-16 16 26 42 15,2 92 44 16 4 H4034217-18 18 29 42 17,1 92 44 18 4 H4034217-20 20 32 52 19 104 54 20 4 Хвостовик по DIN 6535 HB H4134217-10 10 16 28 9,5 72 32 10 4 d2 H4134217-12 12 19 33 11,4 83 38 12 4 H4134217-14 14 22 36 13,3 83 38 14 4 Dc d1 H4134217-16 16 26 42 15,2 92 44 16 4 H4134217-18 18 29 42 17,1 92 44 18 4 Lc H4134217-20 20 32 52 19 104 54 20 4 l3 l4 l1 Фрезерование пазов ap ≤ 1,5 × Dc Фрезерование уступов ae ≤ 0,5 × Dc XIII D1 C 227 C 264 Твердосплавные фрезы C 39
