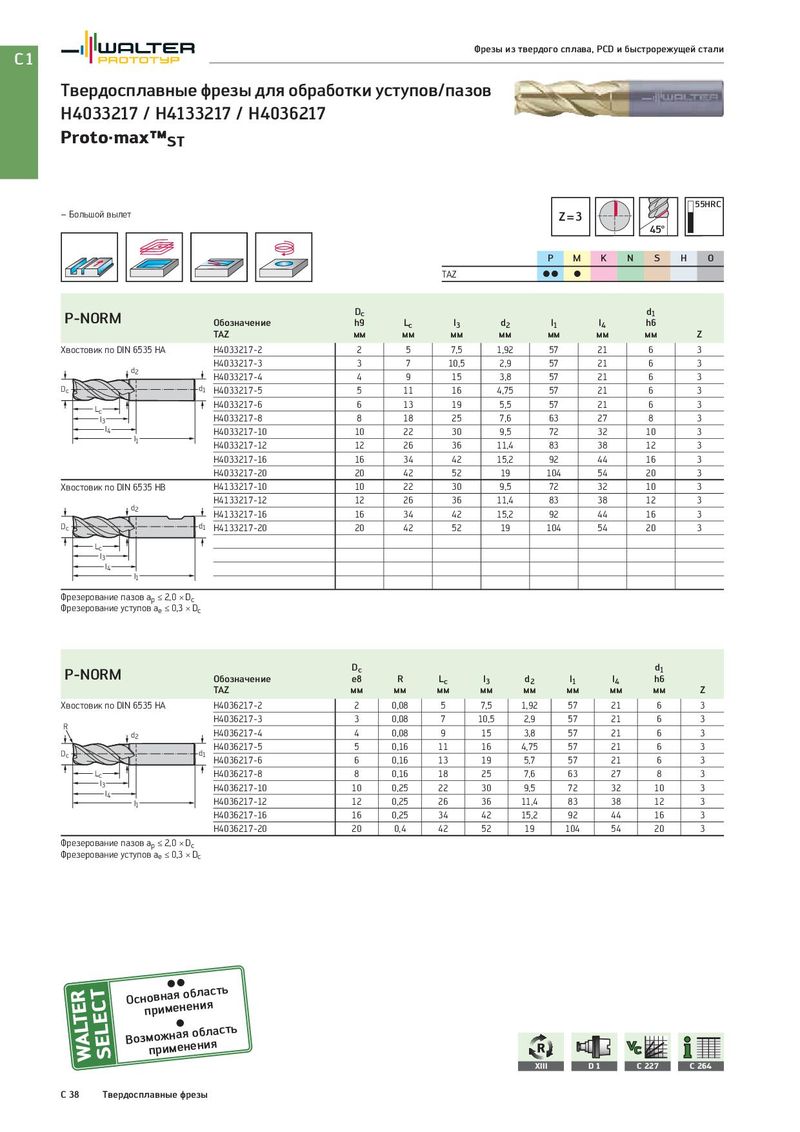

Общий каталог Walter 2017 - страница 1750

C1 Фрезы из твердого сплава, PCD и быстрорежущей стали Твердосплавные фрезы для обработки уступов/пазов H4033217 / H4133217 / H4036217 Proto·max™ST 55HRC – Большой вылет Z=3 45° P M K N S H O TAZ CC C P-NORM Dc d1 Обозначение h9 Lc l3 d2 l1 l4 h6 TAZ мм мм мм мм мм мм мм Z Хвостовик по DIN 6535 HA H4033217-2 2 5 7,5 1,92 57 21 6 3 d2 H4033217-3 3 7 10,5 2,9 57 21 6 3 H4033217-4 4 9 15 3,8 57 21 6 3 Dc d1 H4033217-5 5 11 16 4,75 57 21 6 3 Lc H4033217-6 6 13 19 5,5 57 21 6 3 l3 H4033217-8 8 18 25 7,6 63 27 8 3 l4 H4033217-10 10 22 30 9,5 72 32 10 3 l1 H4033217-12 12 26 36 11,4 83 38 12 3 H4033217-16 16 34 42 15,2 92 44 16 3 H4033217-20 20 42 52 19 104 54 20 3 Хвостовик по DIN 6535 HB H4133217-10 10 22 30 9,5 72 32 10 3 d2 H4133217-12 12 26 36 11,4 83 38 12 3 H4133217-16 16 34 42 15,2 92 44 16 3 Dc d1 H4133217-20 20 42 52 19 104 54 20 3 Lc l3 l4 l1 Фрезерование пазов ap ≤ 2,0 × Dc Фрезерование уступов ae ≤ 0,3 × Dc P-NORM Dc d1 Обозначение e8 R Lc l3 d2 l1 l4 h6 TAZ мм мм мм мм мм мм мм мм Z Хвостовик по DIN 6535 HA H4036217-2 2 0,08 5 7,5 1,92 57 21 6 3 R H4036217-3 3 0,08 7 10,5 2,9 57 21 6 3 d2 H4036217-4 4 0,08 9 15 3,8 57 21 6 3 Dc d1 H4036217-5 5 0,16 11 16 4,75 57 21 6 3 H4036217-6 6 0,16 13 19 5,7 57 21 6 3 Lc H4036217-8 8 0,16 18 25 7,6 63 27 8 3 l3 H4036217-10 10 0,25 22 30 9,5 72 32 10 3 l4 H4036217-12 12 0,25 26 36 11,4 83 38 12 3 l1 H4036217-16 16 0,25 34 42 15,2 92 44 16 3 H4036217-20 20 0,4 42 52 19 104 54 20 3 Фрезерование пазов ap ≤ 2,0 × Dc Фрезерование уступов ae ≤ 0,3 × Dc Оснпорвинмаеяноебнлиаясть Возмпоржимнаеянеонбиляасть XIII D 1 C 227 C 264 C 38 Твердосплавные фрезы
