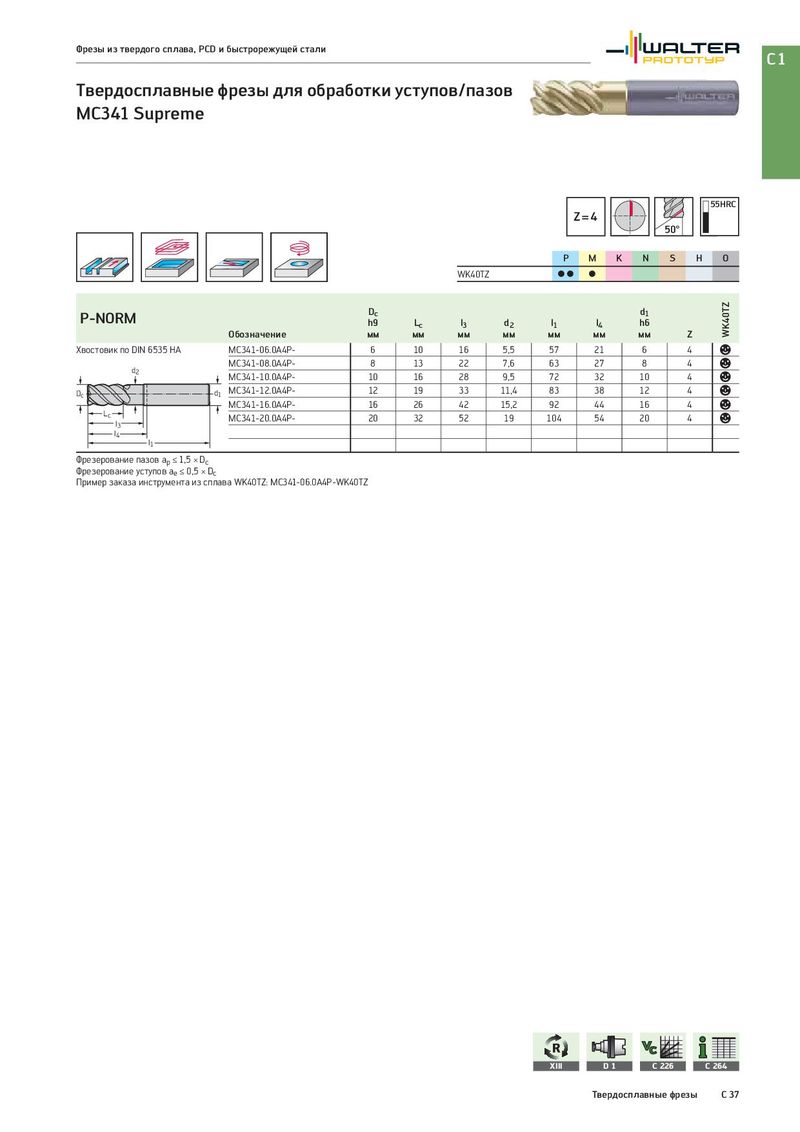

Фрезы из твердого сплава, PCD и быстрорежущей стали C1 Твердосплавные фрезы для обработки уступов/пазов MC341 Supreme 55HRC Z =4 50° P M K N S H O WK40TZ CC C P-NORM Dc d1 WK40TZ h9 Lc l3 d2 l1 l4 h6 Обозначение мм мм мм мм мм мм мм Z Хвостовик по DIN 6535 HA MC341-06.0A4P- 6 10 16 5,5 57 21 6 4 a d2 MC341-08.0A4P- 8 13 22 7,6 63 27 8 4 a MC341-10.0A4P- 10 16 28 9,5 72 32 10 4 a Dc d1 MC341-12.0A4P- 12 19 33 11,4 83 38 12 4 a MC341-16.0A4P- 16 26 42 15,2 92 44 16 4 a Lc MC341-20.0A4P- 20 32 52 19 104 54 20 4 a l3 l4 l1 Фрезерование пазов ap ≤ 1,5 × Dc Фрезерование уступов ae ≤ 0,5 × Dc Пример заказа инструмента из сплава WK40TZ: MC341-06.0A4P-WK40TZ XIII D1 C 226 C 264 Твердосплавные фрезы C 37
