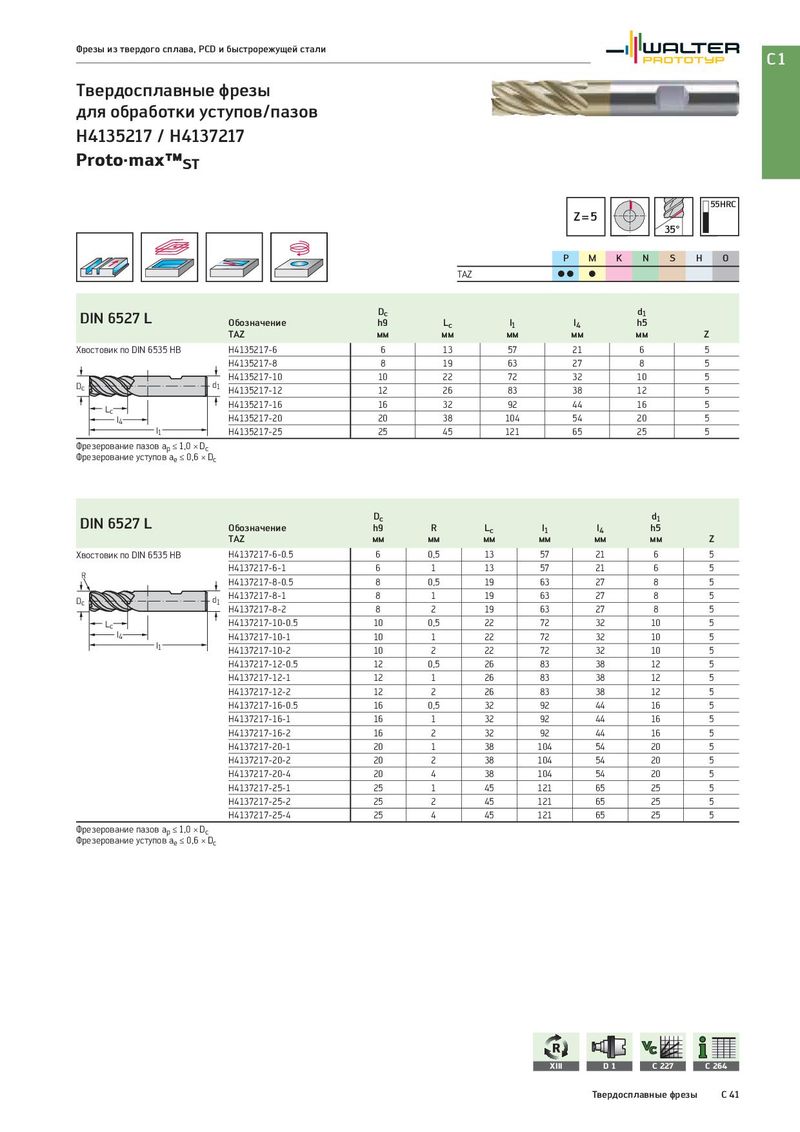

Общий каталог Walter 2017 - страница 1753

Фрезы из твердого сплава, PCD и быстрорежущей стали C1 Твердосплавные фрезы для обработки уступов/пазов H4135217 / H4137217 Proto·max™ST 55HRC Z=5 35° P M K N S H O TAZ CC C DIN 6527 L Dc d1 Обозначение h9 Lc l1 l4 h5 TAZ мм мм мм мм мм Z Хвостовик по DIN 6535 HB H4135217-6 6 13 57 21 6 5 H4135217-8 8 19 63 27 8 5 H4135217-10 10 22 72 32 10 5 Dc d1 H4135217-12 12 26 83 38 12 5 Lc H4135217-16 16 32 92 44 16 5 l4 H4135217-20 20 38 104 54 20 5 l1 H4135217-25 25 45 121 65 25 5 Фрезерование пазов ap ≤ 1,0 × Dc Фрезерование уступов ae ≤ 0,6 × Dc DIN 6527 L Dc d1 Обозначение h9 R Lc l1 l4 h5 TAZ мм мм мм мм мм мм Z Хвостовик по DIN 6535 HB H4137217-6-0.5 6 0,5 13 57 21 6 5 R H4137217-6-1 6 1 13 57 21 6 5 H4137217-8-0.5 8 0,5 19 63 27 8 5 Dc d1 H4137217-8-1 8 1 19 63 27 8 5 H4137217-8-2 8 2 19 63 27 8 5 Lc H4137217-10-0.5 10 0,5 22 72 32 10 5 l4 H4137217-10-1 10 1 22 72 32 10 5 l1 H4137217-10-2 10 2 22 72 32 10 5 H4137217-12-0.5 12 0,5 26 83 38 12 5 H4137217-12-1 12 1 26 83 38 12 5 H4137217-12-2 12 2 26 83 38 12 5 H4137217-16-0.5 16 0,5 32 92 44 16 5 H4137217-16-1 16 1 32 92 44 16 5 H4137217-16-2 16 2 32 92 44 16 5 H4137217-20-1 20 1 38 104 54 20 5 H4137217-20-2 20 2 38 104 54 20 5 H4137217-20-4 20 4 38 104 54 20 5 H4137217-25-1 25 1 45 121 65 25 5 H4137217-25-2 25 2 45 121 65 25 5 H4137217-25-4 25 4 45 121 65 25 5 Фрезерование пазов ap ≤ 1,0 × Dc Фрезерование уступов ae ≤ 0,6 × Dc XIII D1 C 227 C 264 Твердосплавные фрезы C 41
