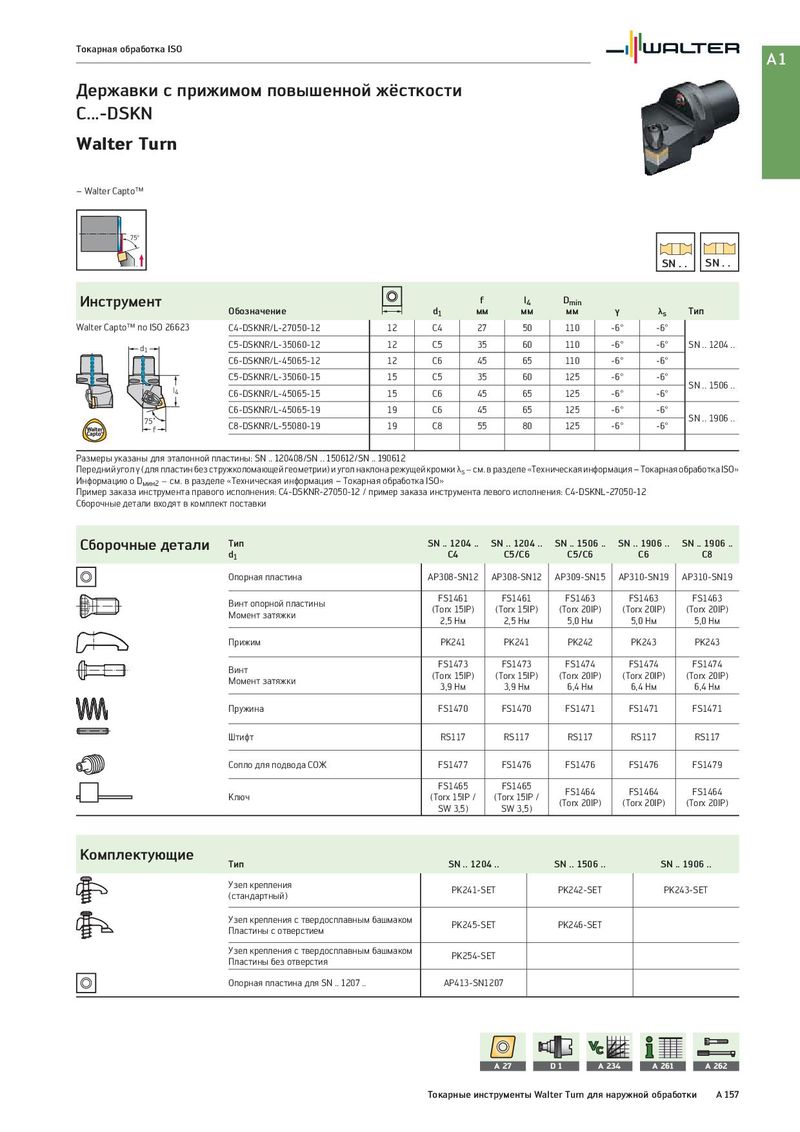

Токарная обработка ISO A1 Державки с прижимом повышенной жёсткости C...-DSKN Walter Turn – Walter Capto™ 75° SN . . SN . . Инструмент f l4 Dmin Обозначение d1 мм мм мм γ λs Тип Walter Capto™ по ISO 26623 C4-DSKNR/L-27050-12 12 C4 27 50 110 -6° -6° d1 C5-DSKNR/L-35060-12 12 C5 35 60 110 -6° -6° SN .. 1204 .. C6-DSKNR/L-45065-12 12 C6 45 65 110 -6° -6° C5-DSKNR/L-35060-15 15 C5 35 60 125 -6° -6° l4 SN .. 1506 .. C6-DSKNR/L-45065-15 15 C6 45 65 125 -6° -6° C6-DSKNR/L-45065-19 19 C6 45 65 125 -6° -6° 75˚ SN .. 1906 .. f C8-DSKNR/L-55080-19 19 C8 55 80 125 -6° -6° Размеры указаны для эталонной пластины: SN .. 120408/SN .. 150612/SN .. 190612 Передний угол γ (для пластин без стружколомающей геометрии) и угол наклона режущей кромки λs − см. в разделе «Техническая информация – Токарная обработка ISO» Информацию о Dмин2 − см. в разделе «Техническая информация – Токарная обработка ISO» Пример заказа инструмента правого исполнения: C4-DSKNR-27050-12 / пример заказа инструмента левого исполнения: C4-DSKNL-27050-12 Сборочные детали входят в комплект поставки Сборочные детали Тип SN .. 1204 .. SN .. 1204 .. SN .. 1506 .. SN .. 1906 .. SN .. 1906 .. d1 C4 C5/C6 C5/C6 C6 C8 Опорная пластина AP308-SN12 AP308-SN12 AP309-SN15 AP310-SN19 AP310-SN19 Винт опорной пластины FS1461 FS1461 FS1463 FS1463 FS1463 Момент затяжки (Torx 15IP) (Torx 15IP) (Torx 20IP) (Torx 20IP) (Torx 20IP) 2,5 Нм 2,5 Нм 5,0 Нм 5,0 Нм 5,0 Нм Прижим PK241 PK241 PK242 PK243 PK243 Винт FS1473 FS1473 FS1474 FS1474 FS1474 Момент затяжки (Torx 15IP) (Torx 15IP) (Torx 20IP) (Torx 20IP) (Torx 20IP) 3,9 Нм 3,9 Нм 6,4 Нм 6,4 Нм 6,4 Нм Пружина FS1470 FS1470 FS1471 FS1471 FS1471 Штифт RS117 RS117 RS117 RS117 RS117 Сопло для подвода СОЖ FS1477 FS1476 FS1476 FS1476 FS1479 FS1465 FS1465 FS1464 FS1464 FS1464 Ключ (Torx 15IP / (Torx 15IP / (Torx 20IP) (Torx 20IP) (Torx 20IP) SW 3,5) SW 3,5) Комплектующие Тип SN .. 1204 .. SN .. 1506 .. SN .. 1906 .. Узел крепления PK241-SET PK242-SET PK243-SET (стандартный) Узел крепления с твердосплавным башмаком PK245-SET PK246-SET Пластины с отверстием Узел крепления с твердосплавным башмаком PK254-SET Пластины без отверстия Опорная пластина для SN .. 1207 .. AP413-SN1207 A 27 D1 A 234 A 261 A 262 Токарные инструменты Walter Turn для наружной обработки A 157
