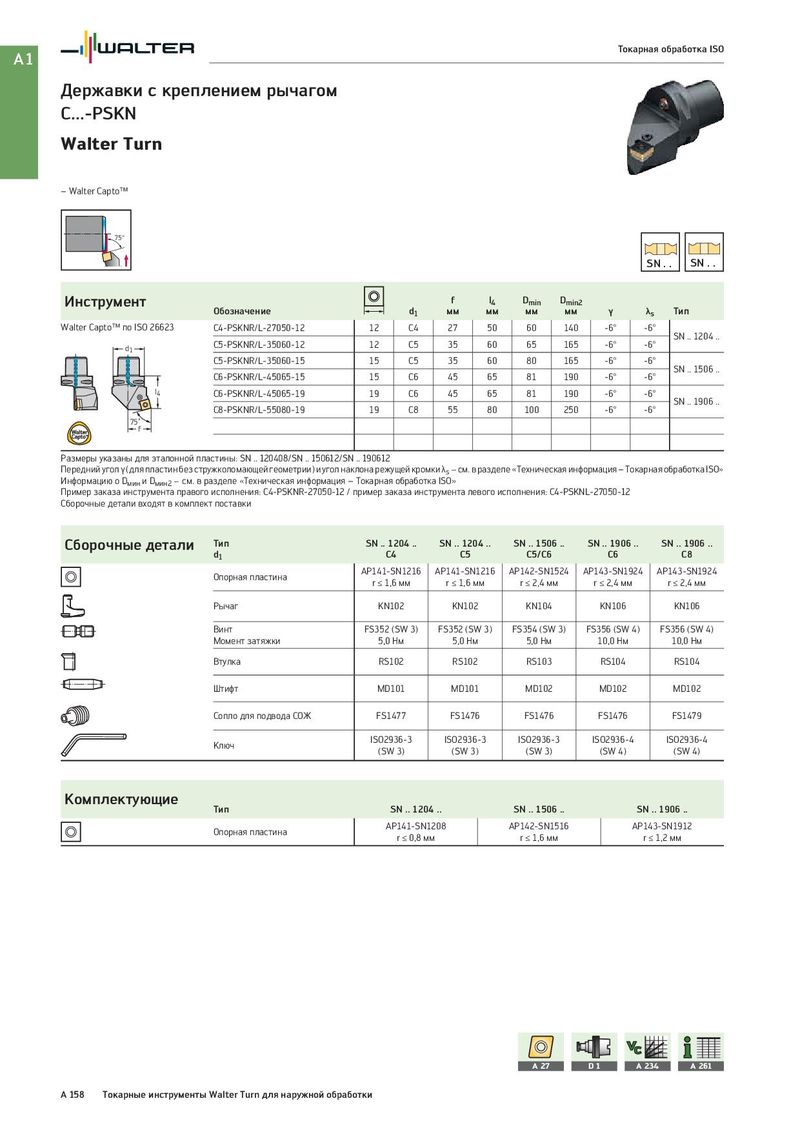

Общий каталог Walter 2017 - страница 174

A1 Токарная обработка ISO Державки с креплением рычагом C...-PSKN Walter Turn – Walter Capto™ 75° SN . . SN . . Инструмент f l4 Dmin Dmin2 Обозначение d1 мм мм мм мм γ λs Тип Walter Capto™ по ISO 26623 C4-PSKNR/L-27050-12 12 C4 27 50 60 140 -6° -6° SN .. 1204 .. d1 C5-PSKNR/L-35060-12 12 C5 35 60 65 165 -6° -6° C5-PSKNR/L-35060-15 15 C5 35 60 80 165 -6° -6° SN .. 1506 .. C6-PSKNR/L-45065-15 15 C6 45 65 81 190 -6° -6° l4 C6-PSKNR/L-45065-19 19 C6 45 65 81 190 -6° -6° SN .. 1906 .. C8-PSKNR/L-55080-19 19 C8 55 80 100 250 -6° -6° 75˚ f Размеры указаны для эталонной пластины: SN .. 120408/SN .. 150612/SN .. 190612 Передний угол γ (для пластин без стружколомающей геометрии) и угол наклона режущей кромки λs − см. в разделе «Техническая информация – Токарная обработка ISO» Информацию о Dмин и Dмин2 − см. в разделе «Техническая информация – Токарная обработка ISO» Пример заказа инструмента правого исполнения: C4-PSKNR-27050-12 / пример заказа инструмента левого исполнения: C4-PSKNL-27050-12 Сборочные детали входят в комплект поставки Сборочные детали Тип SN .. 1204 .. SN .. 1204 .. SN .. 1506 .. SN .. 1906 .. SN .. 1906 .. d1 C4 C5 C5/C6 C6 C8 Опорная пластина AP141-SN1216 AP141-SN1216 AP142-SN1524 AP143-SN1924 AP143-SN1924 r ≤ 1,6 мм r ≤ 1,6 мм r ≤ 2,4 мм r ≤ 2,4 мм r ≤ 2,4 мм Рычаг KN102 KN102 KN104 KN106 KN106 Винт FS352 (SW 3) FS352 (SW 3) FS354 (SW 3) FS356 (SW 4) FS356 (SW 4) Момент затяжки 5,0 Нм 5,0 Нм 5,0 Нм 10,0 Нм 10,0 Нм Втулка RS102 RS102 RS103 RS104 RS104 Штифт MD101 MD101 MD102 MD102 MD102 Сопло для подвода СОЖ FS1477 FS1476 FS1476 FS1476 FS1479 Ключ ISO2936-3 ISO2936-3 ISO2936-3 ISO2936-4 ISO2936-4 (SW 3) (SW 3) (SW 3) (SW 4) (SW 4) Комплектующие Тип SN .. 1204 .. SN .. 1506 .. SN .. 1906 .. Опорная пластина AP141-SN1208 AP142-SN1516 AP143-SN1912 r ≤ 0,8 мм r ≤ 1,6 мм r ≤ 1,2 мм A 27 D1 A 234 A 261 A 158 Токарные инструменты Walter Turn для наружной обработки
