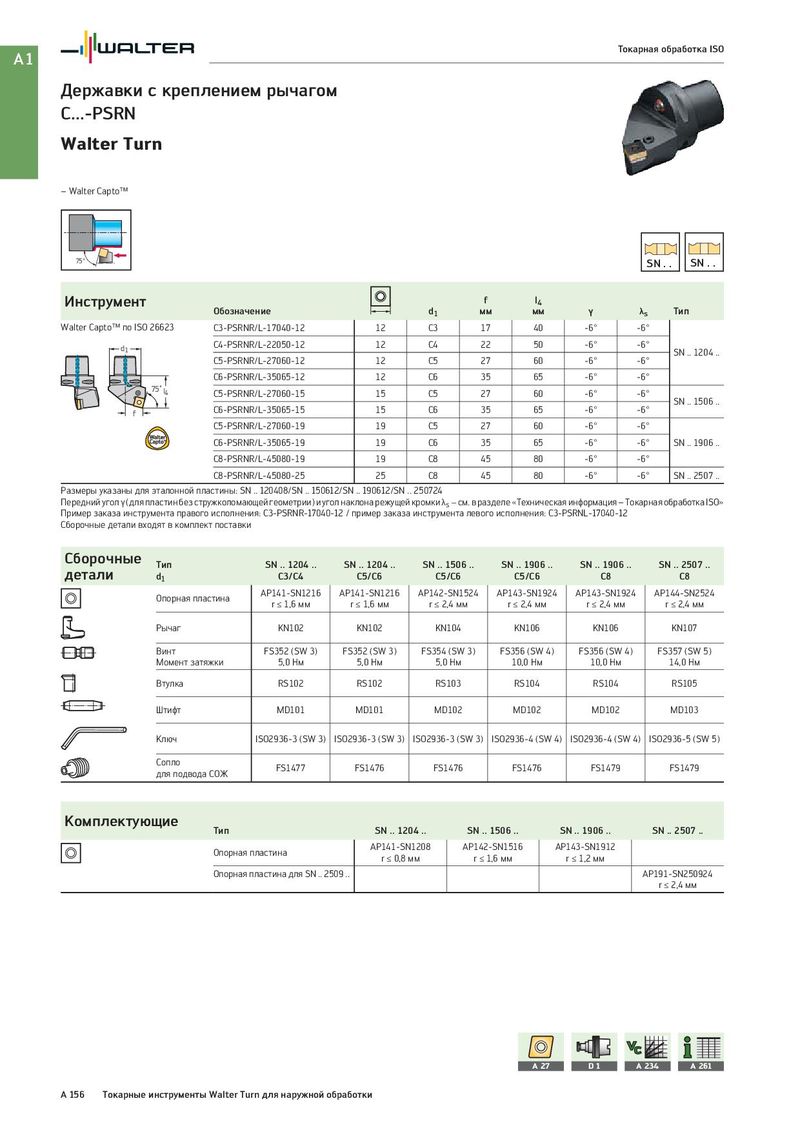

Общий каталог Walter 2017 - страница 172

A1 Токарная обработка ISO Державки с креплением рычагом C...-PSRN Walter Turn – Walter Capto™ 75° SN . . SN . . Инструмент f l4 Обозначение d1 мм мм γ λs Тип Walter Capto™ по ISO 26623 C3-PSRNR/L-17040-12 12 C3 17 40 -6° -6° d1 C4-PSRNR/L-22050-12 12 C4 22 50 -6° -6° SN .. 1204 .. C5-PSRNR/L-27060-12 12 C5 27 60 -6° -6° C6-PSRNR/L-35065-12 12 C6 35 65 -6° -6° 75˚ l4 C5-PSRNR/L-27060-15 15 C5 27 60 -6° -6° SN .. 1506 .. f C6-PSRNR/L-35065-15 15 C6 35 65 -6° -6° C5-PSRNR/L-27060-19 19 C5 27 60 -6° -6° C6-PSRNR/L-35065-19 19 C6 35 65 -6° -6° SN .. 1906 .. C8-PSRNR/L-45080-19 19 C8 45 80 -6° -6° C8-PSRNR/L-45080-25 25 C8 45 80 -6° -6° SN .. 2507 .. Размеры указаны для эталонной пластины: SN .. 120408/SN .. 150612/SN .. 190612/SN .. 250724 Передний угол γ (для пластин без стружколомающей геометрии) и угол наклона режущей кромки λs − см. в разделе «Техническая информация – Токарная обработка ISO» Пример заказа инструмента правого исполнения: C3-PSRNR-17040-12 / пример заказа инструмента левого исполнения: C3-PSRNL-17040-12 Сборочные детали входят в комплект поставки Сборочные Тип SN .. 1204 .. SN .. 1204 .. SN .. 1506 .. SN .. 1906 .. SN .. 1906 .. SN .. 2507 .. детали d1 C3/C4 C5/C6 C5/C6 C5/C6 C8 C8 Опорная пластина AP141-SN1216 AP141-SN1216 AP142-SN1524 AP143-SN1924 AP143-SN1924 AP144-SN2524 r ≤ 1,6 мм r ≤ 1,6 мм r ≤ 2,4 мм r ≤ 2,4 мм r ≤ 2,4 мм r ≤ 2,4 мм Рычаг KN102 KN102 KN104 KN106 KN106 KN107 Винт FS352 (SW 3) FS352 (SW 3) FS354 (SW 3) FS356 (SW 4) FS356 (SW 4) FS357 (SW 5) Момент затяжки 5,0 Нм 5,0 Нм 5,0 Нм 10,0 Нм 10,0 Нм 14,0 Нм Втулка RS102 RS102 RS103 RS104 RS104 RS105 Штифт MD101 MD101 MD102 MD102 MD102 MD103 Ключ ISO2936-3 (SW 3) ISO2936-3 (SW 3) ISO2936-3 (SW 3) ISO2936-4 (SW 4) ISO2936-4 (SW 4) ISO2936-5 (SW 5) Сопло FS1477 FS1476 FS1476 FS1476 FS1479 FS1479 для подвода СОЖ Комплектующие Тип SN .. 1204 .. SN .. 1506 .. SN .. 1906 .. SN .. 2507 .. Опорная пластина AP141-SN1208 AP142-SN1516 AP143-SN1912 r ≤ 0,8 мм r ≤ 1,6 мм r ≤ 1,2 мм Опорная пластина для SN .. 2509 .. AP191-SN250924 r ≤ 2,4 мм A 27 D1 A 234 A 261 A 156 Токарные инструменты Walter Turn для наружной обработки
