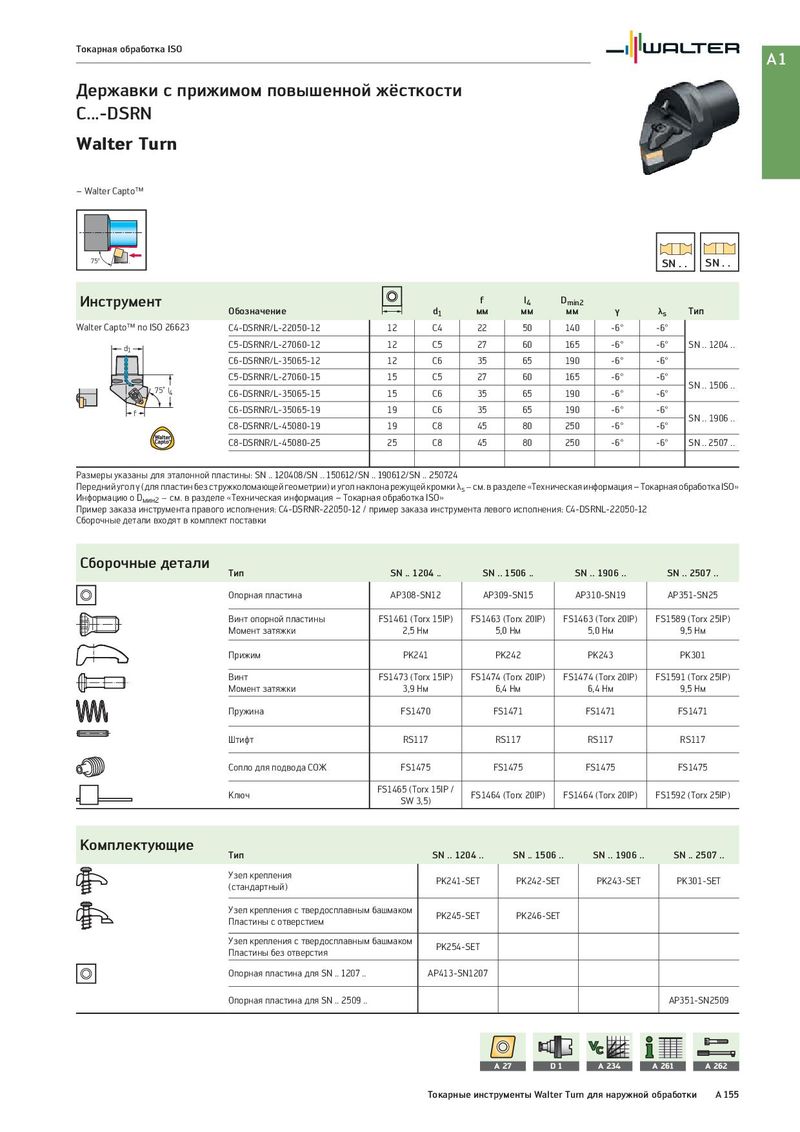

Токарная обработка ISO A1 Державки с прижимом повышенной жёсткости C...-DSRN Walter Turn – Walter Capto™ 75° SN . . SN . . Инструмент f l4 Dmin2 Обозначение d1 мм мм мм γ λs Тип Walter Capto™ по ISO 26623 C4-DSRNR/L-22050-12 12 C4 22 50 140 -6° -6° d1 C5-DSRNR/L-27060-12 12 C5 27 60 165 -6° -6° SN .. 1204 .. C6-DSRNR/L-35065-12 12 C6 35 65 190 -6° -6° C5-DSRNR/L-27060-15 15 C5 27 60 165 -6° -6° 75˚ l4 SN .. 1506 .. C6-DSRNR/L-35065-15 15 C6 35 65 190 -6° -6° f C6-DSRNR/L-35065-19 19 C6 35 65 190 -6° -6° SN .. 1906 .. C8-DSRNR/L-45080-19 19 C8 45 80 250 -6° -6° C8-DSRNR/L-45080-25 25 C8 45 80 250 -6° -6° SN .. 2507 .. Размеры указаны для эталонной пластины: SN .. 120408/SN .. 150612/SN .. 190612/SN .. 250724 Передний угол γ (для пластин без стружколомающей геометрии) и угол наклона режущей кромки λs − см. в разделе «Техническая информация – Токарная обработка ISO» Информацию о Dмин2 − см. в разделе «Техническая информация – Токарная обработка ISO» Пример заказа инструмента правого исполнения: C4-DSRNR-22050-12 / пример заказа инструмента левого исполнения: C4-DSRNL-22050-12 Сборочные детали входят в комплект поставки Сборочные детали Тип SN .. 1204 .. SN .. 1506 .. SN .. 1906 .. SN .. 2507 .. Опорная пластина AP308-SN12 AP309-SN15 AP310-SN19 AP351-SN25 Винт опорной пластины FS1461 (Torx 15IP) FS1463 (Torx 20IP) FS1463 (Torx 20IP) FS1589 (Torx 25IP) Момент затяжки 2,5 Нм 5,0 Нм 5,0 Нм 9,5 Нм Прижим PK241 PK242 PK243 PK301 Винт FS1473 (Torx 15IP) FS1474 (Torx 20IP) FS1474 (Torx 20IP) FS1591 (Torx 25IP) Момент затяжки 3,9 Нм 6,4 Нм 6,4 Нм 9,5 Нм Пружина FS1470 FS1471 FS1471 FS1471 Штифт RS117 RS117 RS117 RS117 Сопло для подвода СОЖ FS1475 FS1475 FS1475 FS1475 Ключ FS1465 (Torx 15IP / FS1464 (Torx 20IP) FS1464 (Torx 20IP) FS1592 (Torx 25IP) SW 3,5) Комплектующие Тип SN .. 1204 .. SN .. 1506 .. SN .. 1906 .. SN .. 2507 .. Узел крепления PK241-SET PK242-SET PK243-SET PK301-SET (стандартный) Узел крепления с твердосплавным башмаком PK245-SET PK246-SET Пластины с отверстием Узел крепления с твердосплавным башмаком PK254-SET Пластины без отверстия Опорная пластина для SN .. 1207 .. AP413-SN1207 Опорная пластина для SN .. 2509 .. AP351-SN2509 A 27 D1 A 234 A 261 A 262 Токарные инструменты Walter Turn для наружной обработки A 155
