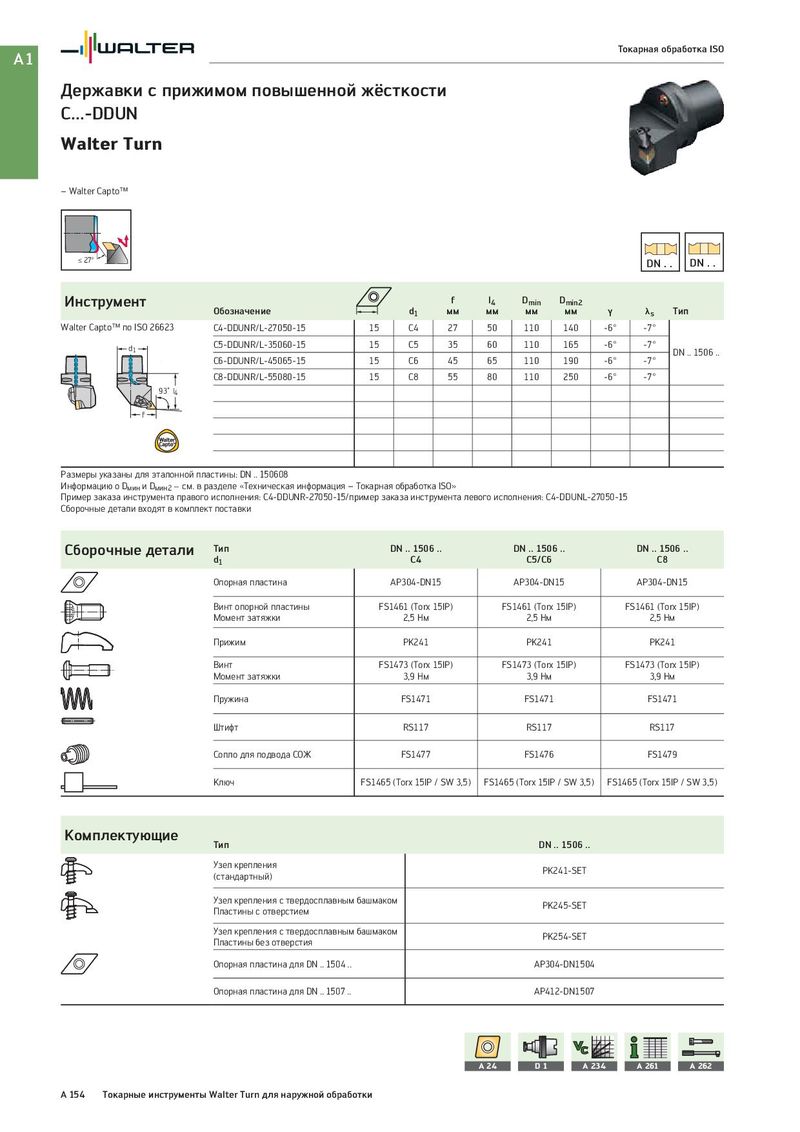

Общий каталог Walter 2017 - страница 170

A1 Токарная обработка ISO Державки с прижимом повышенной жёсткости C...-DDUN Walter Turn – Walter Capto™ ≤ 27° DN . . DN . . Инструмент f l4 Dmin Dmin2 Обозначение d1 мм мм мм мм γ λs Тип Walter Capto™ по ISO 26623 C4-DDUNR/L-27050-15 15 C4 27 50 110 140 -6° -7° d1 C5-DDUNR/L-35060-15 15 C5 35 60 110 165 -6° -7° DN .. 1506 .. C6-DDUNR/L-45065-15 15 C6 45 65 110 190 -6° -7° C8-DDUNR/L-55080-15 15 C8 55 80 110 250 -6° -7° 93˚ l4 f Размеры указаны для эталонной пластины: DN .. 150608 Информацию о Dмин и Dмин2 − см. в разделе «Техническая информация – Токарная обработка ISO» Пример заказа инструмента правого исполнения: C4-DDUNR-27050-15/пример заказа инструмента левого исполнения: C4-DDUNL-27050-15 Сборочные детали входят в комплект поставки Сборочные детали Тип DN .. 1506 .. DN .. 1506 .. DN .. 1506 .. d1 C4 C5/C6 C8 Опорная пластина AP304-DN15 AP304-DN15 AP304-DN15 Винт опорной пластины FS1461 (Torx 15IP) FS1461 (Torx 15IP) FS1461 (Torx 15IP) Момент затяжки 2,5 Нм 2,5 Нм 2,5 Нм Прижим PK241 PK241 PK241 Винт FS1473 (Torx 15IP) FS1473 (Torx 15IP) FS1473 (Torx 15IP) Момент затяжки 3,9 Нм 3,9 Нм 3,9 Нм Пружина FS1471 FS1471 FS1471 Штифт RS117 RS117 RS117 Сопло для подвода СОЖ FS1477 FS1476 FS1479 Ключ FS1465 (Torx 15IP / SW 3,5) FS1465 (Torx 15IP / SW 3,5) FS1465 (Torx 15IP / SW 3,5) Комплектующие Тип DN .. 1506 .. Узел крепления PK241-SET (стандартный) Узел крепления с твердосплавным башмаком PK245-SET Пластины с отверстием Узел крепления с твердосплавным башмаком PK254-SET Пластины без отверстия Опорная пластина для DN .. 1504 .. AP304-DN1504 Опорная пластина для DN .. 1507 .. AP412-DN1507 A 24 D1 A 234 A 261 A 262 A 154 Токарные инструменты Walter Turn для наружной обработки
