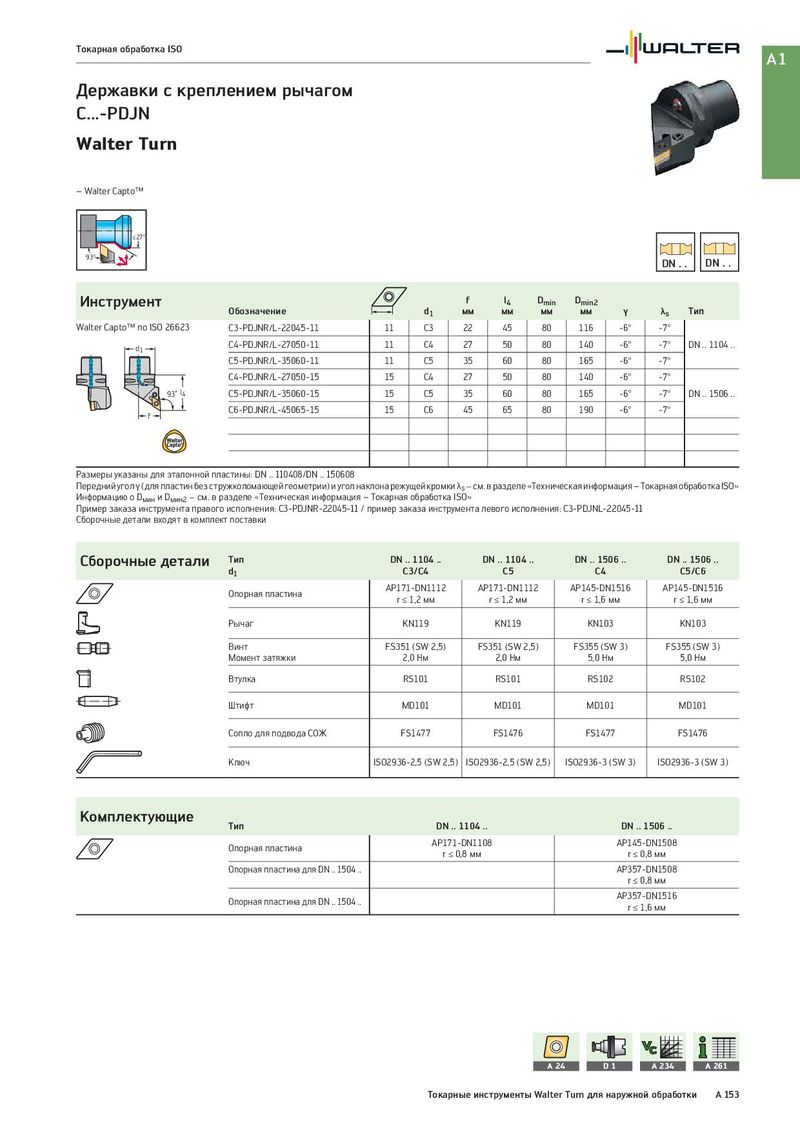

Общий каталог Walter 2017 - страница 169

Токарная обработка ISO A1 Державки с креплением рычагом C...-PDJN Walter Turn – Walter Capto™ ≤27° 93° DN . . DN . . Инструмент f l4 Dmin Dmin2 Обозначение d1 мм мм мм мм γ λs Тип Walter Capto™ по ISO 26623 C3-PDJNR/L-22045-11 11 C3 22 45 80 116 -6° -7° d1 C4-PDJNR/L-27050-11 11 C4 27 50 80 140 -6° -7° DN .. 1104 .. C5-PDJNR/L-35060-11 11 C5 35 60 80 165 -6° -7° C4-PDJNR/L-27050-15 15 C4 27 50 80 140 -6° -7° 93˚ l4 C5-PDJNR/L-35060-15 15 C5 35 60 80 165 -6° -7° DN .. 1506 .. f C6-PDJNR/L-45065-15 15 C6 45 65 80 190 -6° -7° Размеры указаны для эталонной пластины: DN .. 110408/DN .. 150608 Передний угол γ (для пластин без стружколомающей геометрии) и угол наклона режущей кромки λs − см. в разделе «Техническая информация – Токарная обработка ISO» Информацию о Dмин и Dмин2 − см. в разделе «Техническая информация – Токарная обработка ISO» Пример заказа инструмента правого исполнения: C3-PDJNR-22045-11 / пример заказа инструмента левого исполнения: C3-PDJNL-22045-11 Сборочные детали входят в комплект поставки Сборочные детали Тип DN .. 1104 .. DN .. 1104 .. DN .. 1506 .. DN .. 1506 .. d1 C3/C4 C5 C4 C5/C6 Опорная пластина AP171-DN1112 AP171-DN1112 AP145-DN1516 AP145-DN1516 r ≤ 1,2 мм r ≤ 1,2 мм r ≤ 1,6 мм r ≤ 1,6 мм Рычаг KN119 KN119 KN103 KN103 Винт FS351 (SW 2,5) FS351 (SW 2,5) FS355 (SW 3) FS355 (SW 3) Момент затяжки 2,0 Нм 2,0 Нм 5,0 Нм 5,0 Нм Втулка RS101 RS101 RS102 RS102 Штифт MD101 MD101 MD101 MD101 Сопло для подвода СОЖ FS1477 FS1476 FS1477 FS1476 Ключ ISO2936-2,5 (SW 2,5) ISO2936-2,5 (SW 2,5) ISO2936-3 (SW 3) ISO2936-3 (SW 3) Комплектующие Тип DN .. 1104 .. DN .. 1506 .. Опорная пластина AP171-DN1108 AP145-DN1508 r ≤ 0,8 мм r ≤ 0,8 мм Опорная пластина для DN .. 1504 .. AP357-DN1508 r ≤ 0,8 мм Опорная пластина для DN .. 1504 .. AP357-DN1516 r ≤ 1,6 мм A 24 D1 A 234 A 261 Токарные инструменты Walter Turn для наружной обработки A 153
