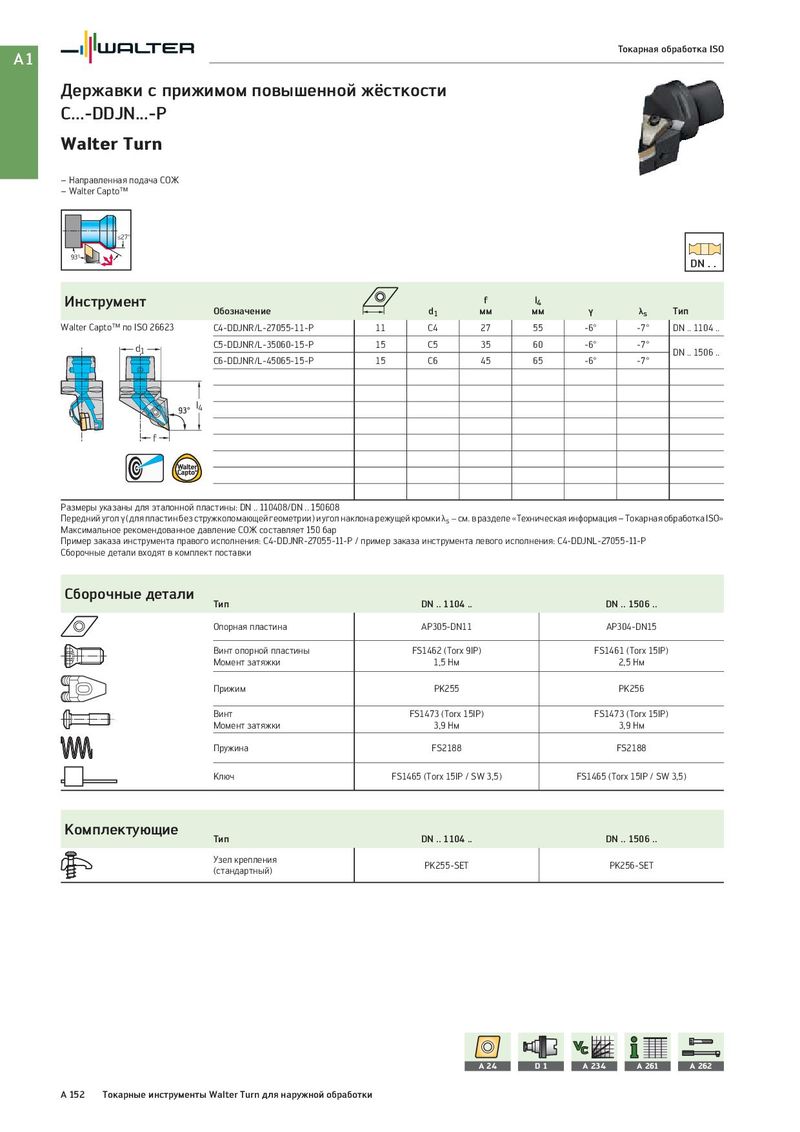

A1 Токарная обработка ISO Державки с прижимом повышенной жёсткости C...-DDJN...-P Walter Turn – Направленная подача СОЖ – Walter Capto™ ≤27° 93° DN . . Инструмент f l4 Обозначение d1 мм мм γ λs Тип Walter Capto™ по ISO 26623 C4-DDJNR/L-27055-11-P 11 C4 27 55 -6° -7° DN .. 1104 .. d1 C5-DDJNR/L-35060-15-P 15 C5 35 60 -6° -7° DN .. 1506 .. C6-DDJNR/L-45065-15-P 15 C6 45 65 -6° -7° l4 f Размеры указаны для эталонной пластины: DN .. 110408/DN .. 150608 Передний угол γ (для пластин без стружколомающей геометрии) и угол наклона режущей кромки λs − см. в разделе «Техническая информация – Токарная обработка ISO» Максимальное рекомендованное давление СОЖ составляет 150 бар Пример заказа инструмента правого исполнения: C4-DDJNR-27055-11-P / пример заказа инструмента левого исполнения: C4-DDJNL-27055-11-P Сборочные детали входят в комплект поставки Сборочные детали Тип DN .. 1104 .. DN .. 1506 .. Опорная пластина AP305-DN11 AP304-DN15 Винт опорной пластины FS1462 (Torx 9IP) FS1461 (Torx 15IP) Момент затяжки 1,5 Нм 2,5 Нм Прижим PK255 PK256 Винт FS1473 (Torx 15IP) FS1473 (Torx 15IP) Момент затяжки 3,9 Нм 3,9 Нм Пружина FS2188 FS2188 Ключ FS1465 (Torx 15IP / SW 3,5) FS1465 (Torx 15IP / SW 3,5) Комплектующие Тип DN .. 1104 .. DN .. 1506 .. Узел крепления PK255-SET PK256-SET (стандартный) A 24 D1 A 234 A 261 A 262 A 152 Токарные инструменты Walter Turn для наружной обработки
