Общий каталог Walter 2017 - страница 1681

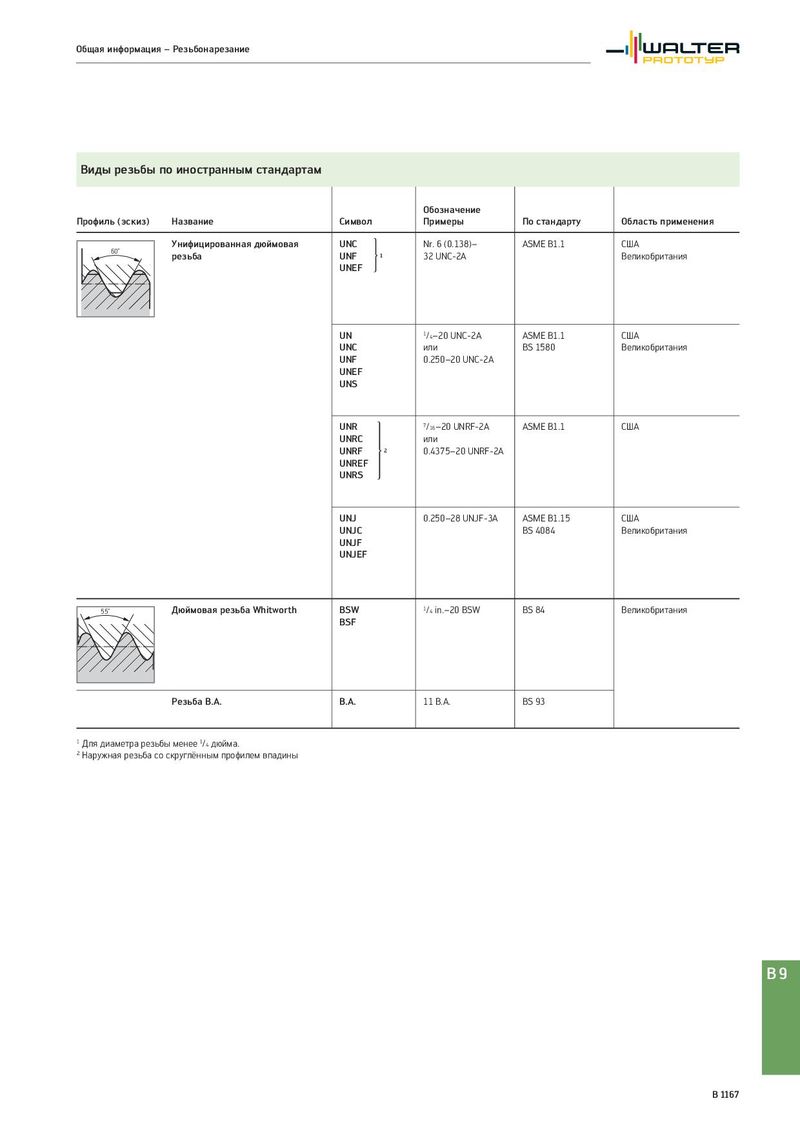

Общая информация – Резьбонарезание Виды резьбы по иностранным стандартам Обозначение Профиль (эскиз) Название Символ Примеры По стандарту Область применения Унифицированная дюймовая UNC Nr. 6 (0.138)– ASME B1.1 США 60˚ резьба UNF 1 32 UNC-2A Великобритания UNEF UN 1/4–20 UNC-2A ASME B1.1 США UNC или BS 1580 Великобритания UNF 0.250–20 UNC-2A UNEF UNS UNR 7/16–20 UNRF-2A ASME B1.1 США UNRC или UNRF 2 0.4375–20 UNRF-2A UNREF UNRS UNJ 0.250–28 UNJF-3A ASME B1.15 США UNJC BS 4084 Великобритания UNJF UNJEF 55˚ Дюймовая резьба Whitworth BSW 1/4 in.–20 BSW BS 84 Великобритания BSF Резьба B.A. B.A. 11 B.A. BS 93 1 Для диаметра резьбы менее 1/4 дюйма. 2 Наружная резьба со скруглённым профилем впадины B9 B 1167
