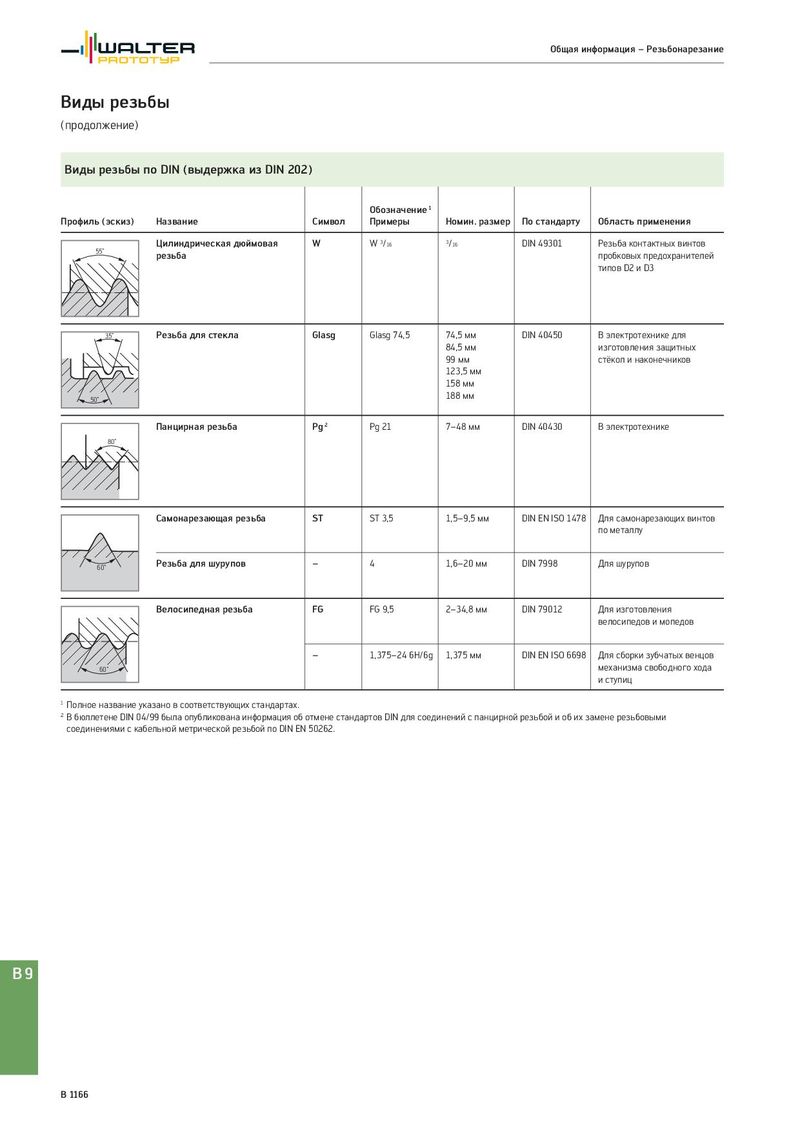

Общая информация – Резьбонарезание Виды резьбы (продолжение) Виды резьбы по DIN (выдержка из DIN 202) Обозначение 1 Профиль (эскиз) Название Символ Примеры Номин. размер По стандарту Область применения Цилиндрическая дюймовая W W 3/16 3/16 DIN 49301 Резьба контактных винтов 55˚ резьба пробковых предохранителей типов D2 и D3 35˚ Резьба для стекла Glasg Glasg 74,5 74,5 мм DIN 40450 В электротехнике для 84,5 мм изготовления защитных 99 мм стёкол и наконечников 123,5 мм 158 мм 50˚ 188 мм Панцирная резьба Pg 2 Pg 21 7–48 мм DIN 40430 В электротехнике 80˚ Самонарезающая резьба ST ST 3,5 1,5–9,5 мм DIN EN ISO 1478 Для самонарезающих винтов по металлу 60˚ Резьба для шурупов – 4 1,6–20 мм DIN 7998 Для шурупов Велосипедная резьба FG FG 9,5 2–34,8 мм DIN 79012 Для изготовления велосипедов и мопедов – 1,375–24 6H/6g 1,375 мм DIN EN ISO 6698 Для сборки зубчатых венцов 60˚ механизма свободного хода и ступиц 1 Полное название указано в соответствующих стандартах. 2 В бюллетене DIN 04/99 была опубликована информация об отмене стандартов DIN для соединений с панцирной резьбой и об их замене резьбовыми соединениями с кабельной метрической резьбой по DIN EN 50262. B9 B 1166
