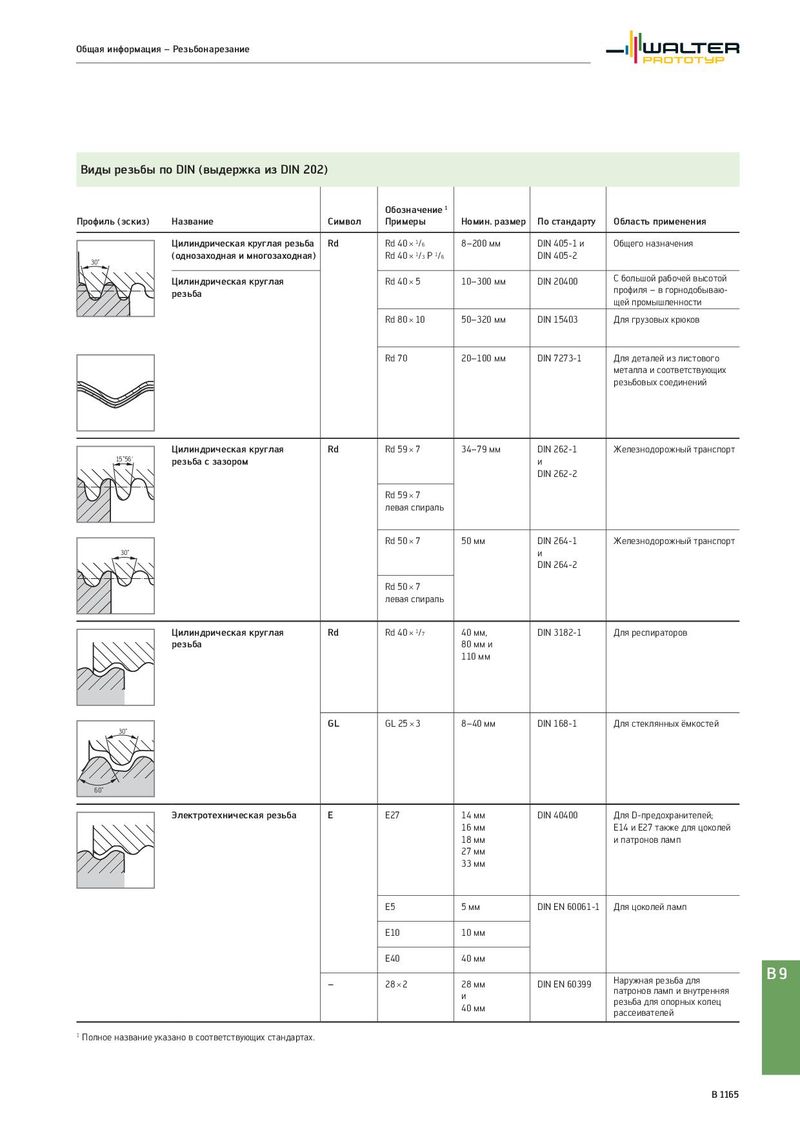

Общая информация – Резьбонарезание Виды резьбы по DIN (выдержка из DIN 202) Обозначение 1 Профиль (эскиз) Название Символ Примеры Номин. размер По стандарту Область применения Цилиндрическая круглая резьба Rd Rd 40 × 1/6 8–200 мм DIN 405-1 и Общего назначения 30˚ (однозаходная и многозаходная) Rd 40 × 1/3 P 1/6 DIN 405-2 Цилиндрическая круглая Rd 40 × 5 10–300 мм DIN 20400 С большой рабочей высотой резьба профиля – в горнодобываю- щей промышленности Rd 80 × 10 50–320 мм DIN 15403 Для грузовых крюков Rd 70 20–100 мм DIN 7273-1 Для деталей из листового металла и соответствующих резьбовых соединений Цилиндрическая круглая Rd Rd 59 × 7 34–79 мм DIN 262-1 Железнодорожный транспорт 15˚56‘ резьба с зазором и DIN 262-2 Rd 59 × 7 левая спираль Rd 50 × 7 50 мм DIN 264-1 Железнодорожный транспорт 30˚ и DIN 264-2 Rd 50 × 7 левая спираль Цилиндрическая круглая Rd Rd 40 × 1/7 40 мм, DIN 3182-1 Для респираторов резьба 80 мм и 110 мм GL GL 25 × 3 8–40 мм DIN 168-1 Для стеклянных ёмкостей 30˚ 60˚ Электротехническая резьба E E27 14 мм DIN 40400 Для D-предохранителей; 16 мм E14 и E27 также для цоколей 18 мм и патронов ламп 27 мм 33 мм E5 5 мм DIN EN 60061-1 Для цоколей ламп E10 10 мм E40 40 мм – 28 × 2 28 мм DIN EN 60399 Наружная резьба для B9 и патронов ламп и внутренняя 40 мм резьба для опорных колец рассеивателей 1 Полное название указано в соответствующих стандартах. B 1165
