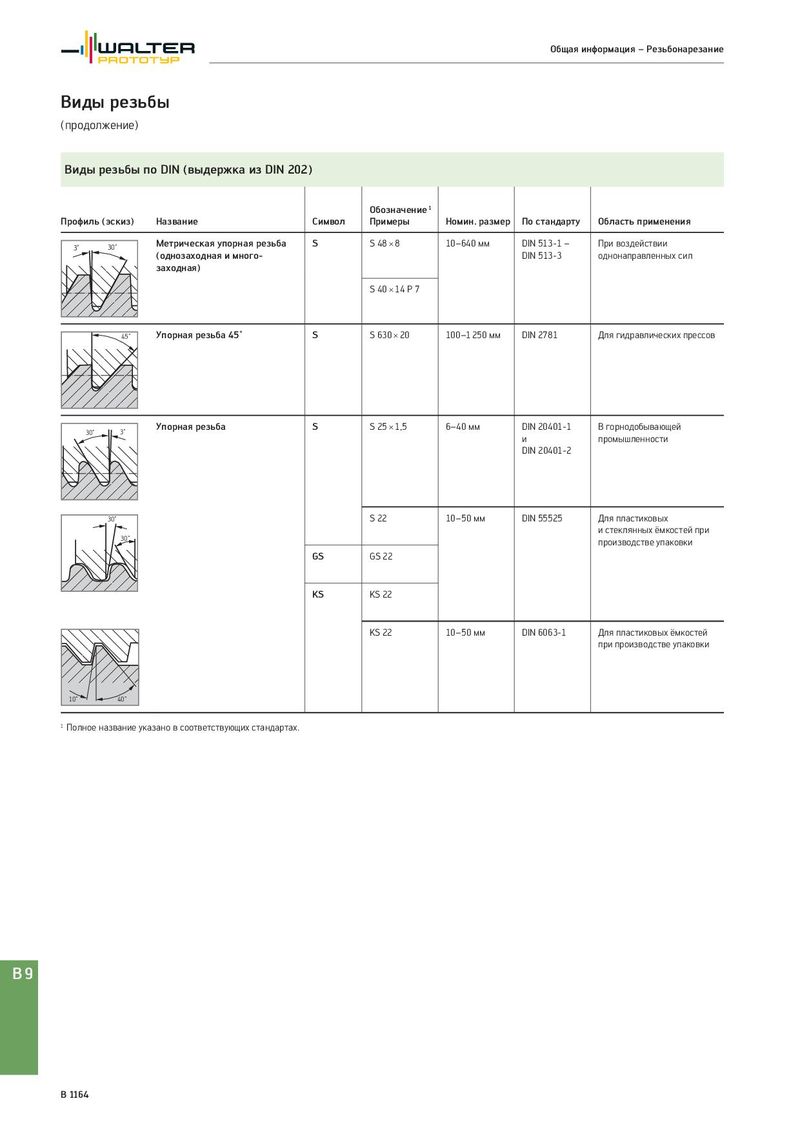

Общий каталог Walter 2017 - страница 1678

Общая информация – Резьбонарезание Виды резьбы (продолжение) Виды резьбы по DIN (выдержка из DIN 202) Обозначение 1 Профиль (эскиз) Название Символ Примеры Номин. размер По стандарту Область применения 3˚ 30˚ Метрическая упорная резьба S S 48 × 8 10–640 мм DIN 513-1 – При воздействии (однозаходная и много- DIN 513-3 однонаправленных сил заходная) S 40 × 14 P 7 45˚ Упорная резьба 45˚ S S 630 × 20 100–1 250 мм DIN 2781 Для гидравлических прессов 30˚ 3˚ Упорная резьба S S 25 × 1,5 6–40 мм DIN 20401-1 В горнодобывающей и промышленности DIN 20401-2 30˚ S 22 10–50 мм DIN 55525 Для пластиковых и стеклянных ёмкостей при 30˚ производстве упаковки GS GS 22 KS KS 22 KS 22 10–50 мм DIN 6063-1 Для пластиковых ёмкостей при производстве упаковки 10˚ 40˚ 1 Полное название указано в соответствующих стандартах. B9 B 1164
