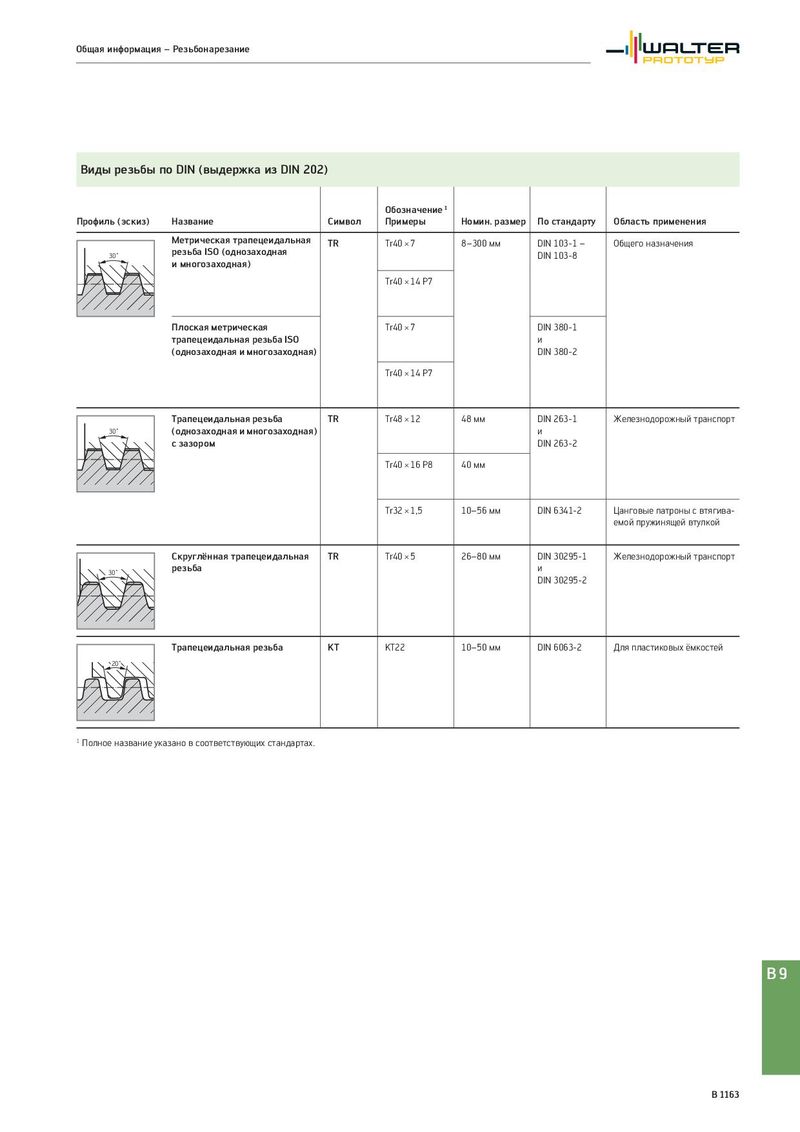

Общая информация – Резьбонарезание Виды резьбы по DIN (выдержка из DIN 202) Обозначение 1 Профиль (эскиз) Название Символ Примеры Номин. размер По стандарту Область применения Метрическая трапецеидальная TR Tr40 × 7 8–300 мм DIN 103-1 – Общего назначения 30˚ резьба ISO (однозаходная DIN 103-8 и многозаходная) Tr40 × 14 P7 Плоская метрическая Tr40 × 7 DIN 380-1 трапецеидальная резьба ISO и (однозаходная и многозаходная) DIN 380-2 Tr40 × 14 P7 Трапецеидальная резьба TR Tr48 × 12 48 мм DIN 263-1 Железнодорожный транспорт 30˚ (однозаходная и многозаходная) и с зазором DIN 263-2 Tr40 × 16 P8 40 мм Tr32 × 1,5 10–56 мм DIN 6341-2 Цанговые патроны с втягива- емой пружинящей втулкой Скруглённая трапецеидальная TR Tr40 × 5 26–80 мм DIN 30295-1 Железнодорожный транспорт 30˚ резьба и DIN 30295-2 Трапецеидальная резьба KT KT22 10–50 мм DIN 6063-2 Для пластиковых ёмкостей 20˚ 1 Полное название указано в соответствующих стандартах. B9 B 1163
