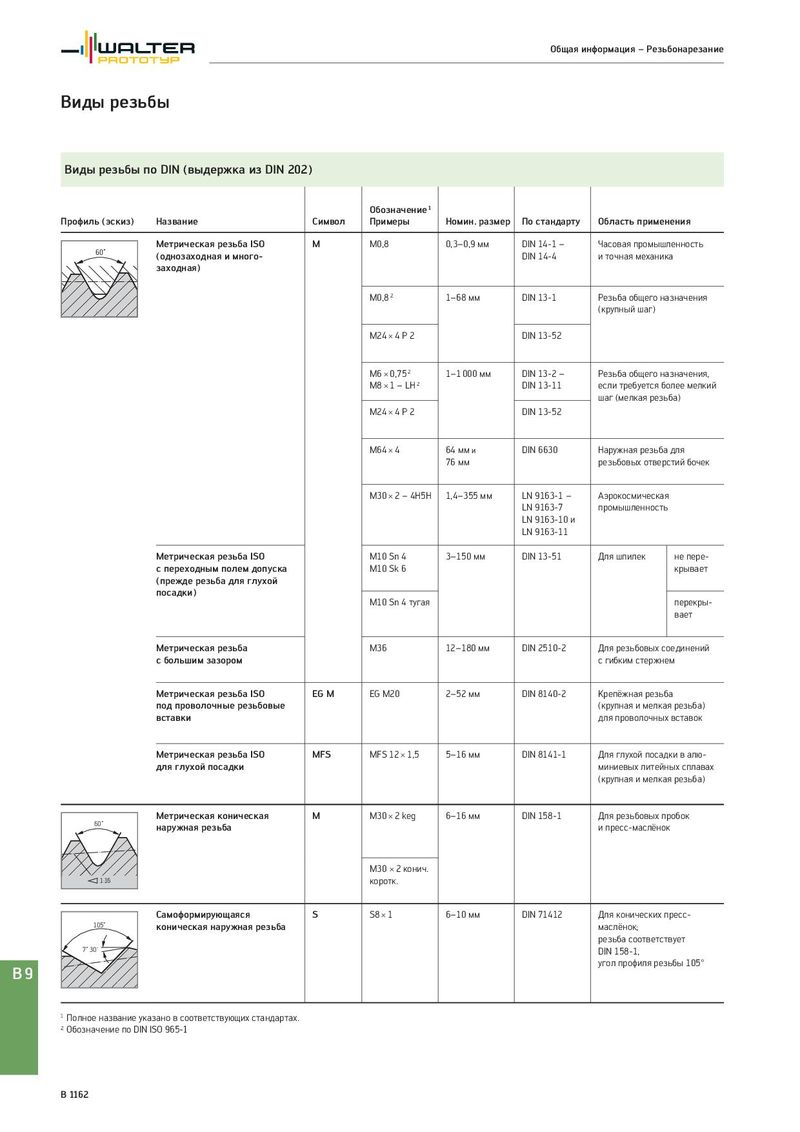

Общая информация – Резьбонарезание Виды резьбы Виды резьбы по DIN (выдержка из DIN 202) Обозначение 1 Профиль (эскиз) Название Символ Примеры Номин. размер По стандарту Область применения Метрическая резьба ISO M M0,8 0,3–0,9 мм DIN 14-1 – Часовая промышленность 60˚ (однозаходная и много- DIN 14-4 и точная механика заходная) M0,8 2 1–68 мм DIN 13-1 Резьба общего назначения (крупный шаг) M24 × 4 P 2 DIN 13-52 M6 × 0,75 2 1–1 000 мм DIN 13-2 – Резьба общего назначения, M8 × 1 – LH 2 DIN 13-11 если требуется более мелкий шаг (мелкая резьба) M24 × 4 P 2 DIN 13-52 M64 × 4 64 мм и DIN 6630 Наружная резьба для 76 мм резьбовых отверстий бочек M30 × 2 – 4H5H 1,4–355 мм LN 9163-1 – Аэрокосмическая LN 9163-7 промышленность LN 9163-10 и LN 9163-11 Метрическая резьба ISO M10 Sn 4 3–150 мм DIN 13-51 Для шпилек не пере- с переходным полем допуска M10 Sk 6 крывает (прежде резьба для глухой посадки) M10 Sn 4 тугая перекры- вает Метрическая резьба M36 12–180 мм DIN 2510-2 Для резьбовых соединений с большим зазором с гибким стержнем Метрическая резьба ISO EG M EG M20 2–52 мм DIN 8140-2 Крепёжная резьба под проволочные резьбовые (крупная и мелкая резьба) вставки для проволочных вставок Метрическая резьба ISO MFS MFS 12 × 1,5 5–16 мм DIN 8141-1 Для глухой посадки в алю- для глухой посадки миниевых литейных сплавах (крупная и мелкая резьба) Метрическая коническая M M30 × 2 keg 6–16 мм DIN 158-1 Для резьбовых пробок 60˚ наружная резьба и пресс-маслёнок M30 × 2 конич. 1:16 коротк. Самоформирующаяся S S8 × 1 6–10 мм DIN 71412 Для конических пресс- 105˚ коническая наружная резьба маслёнок; резьба соответствует 7˚ 30‘ DIN 158-1, B9 угол профиля резьбы 105° 1 Полное название указано в соответствующих стандартах. 2 Обозначение по DIN ISO 965-1 B 1162
